Установка вибрационная поверочная Нет данных, ГРСИ 55554-13
Номер госреестра:
55554-13
Наименование СИ:
Установка вибрационная поверочная
Обозначение типа:
Нет данных
Производитель:
ИП Ржевский Андрей Валериевич, г.Самара
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 660554
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53071
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка вибрационная поверочная
Назначение средства измерений
Установка вибрационная поверочная предназначена для измерений параметров вибрации.
Описание средства измерений
Установка вибрационная поверочная состоит из:
-вибростенда электродинамического 4808 (фирма "Bruel &Kjaer", Дания) с усилителем
мощности 2706 (фирма "Bruel &Kjaer", Дания) и генератором AFG 72005 (фирма "Good Will In-
strument Co., Ltd.", Тайвань);
-преобразователя виброизмерительного эталонного 8305 (фирма "Bruel &Kjaer", Дания) и
преобразователя виброизмерительного 4371 (фирма "Bruel &Kjaer", Дания) с усилителем согла-
сующим 2635 (фирма "Bruel &Kjaer", Дания);
-мультиметра 34410А (фирма "Agilent Technologies, Inc. ", США) и вольтметра цифрового
2427 (фирма "Bruel &Kjaer", Дания).
Вибростенд электродинамический преобразовывает электрическую энергию сигнала в
энергию однонаправленных механических колебаний вибростола, на котором закреплены пове-
ряемый и эталонный виброизмерительные преобразователи.
Конструктивно вибростенд электродинамический состоит из корпуса с установленным в
нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор
устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркули-
рует переменный ток, поступающий с усилителя мощности. На усилитель мощности перемен-
ный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой
проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вы-
зывающих перемещение подвижной катушки и вибростола по закону изменения переменного
тока.
Параметры вибрации определяются с помощью преобразователей виброизмерительных
8305 и 4371, усилителя согласующего 2635, мультиметра 34410А и вольтметра цифрового 2427
(далее эталонный виброметр).
Внешний вид Установки вибрационной поверочной (далее виброустановка) приведен на
рис.1.
Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения
оттисков клейм и нанесения наклеек приведены на рис 2.
Лист № 2
Всего листов 5

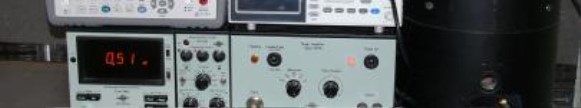

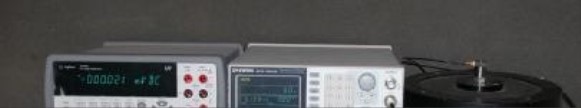

Рис. 1 Внешний вид виброустановки

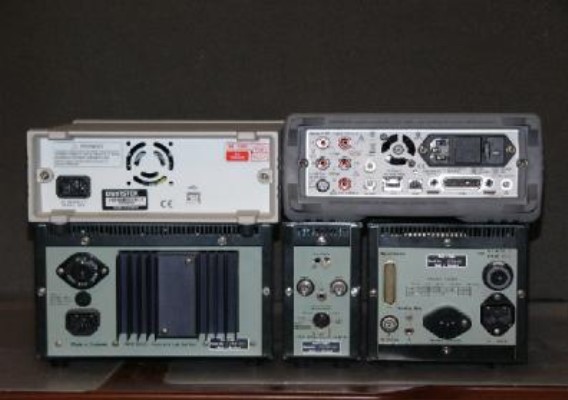

Рис. 2 Схема пломбировки от несанкционированного доступа, обозначения мест для нанесения
оттисков клейм и нанесения наклеек
Сварное соединение
марка
Сварное соединение
марка
марка
марка
маркамаркамарка
марка
марка
Лист № 3
Всего листов 5
Метрологические и технические характеристики
От 0,5до 1000
От 0,01до 500
От 1 до 3000
10
20
±10
±10
±10
0,15
12
Значение характеристики
От 5 до 5000
Таблица 1
Наименование характеристики
Диапазон воспроизводимых частот, Гц
Диапазон воспроизводимых амплитуд виброускорения, м/с
2
Диапазон воспроизводимых амплитуд виброскорости, мм/с
Диапазон воспроизводимых амплитуд виброперемещения, мкм
Коэффициент гармоник воспроизводимых виброускорений, %,
не более
Относительный коэффициент поперечного движения вибро-
стола, %, не более
Пределы допускаемой основной относительной погрешности
измерений виброускорения, %
Пределы допускаемой основной относительной погрешности
измерений виброскорости, %
Пределы допускаемой основной относительной погрешности
измерений виброперемещения, %
Уровень собственных шумов, выраженный в единицах виб-
роускорения, м/с
2
, не более
(220 ± 4,4)
(50
±
0,5)
300
35
6
2,5
2,3
3,8
1,45
0,04
0,011
Магнитная индукция на расстоянии 10 мм от поверхности
вибростола, мТл, не более
Напряжение питания промышленной сети, В
Частота переменного тока сети питания, Гц
Потребляемая мощность, В∙А, не более
Масса, кг, не более
вибростенда
усилителя мощности
генератора
вольтметра цифрового
мультиметра
усилителя согласующего
преобразователя виброизмерительного эталонного
преобразователя виброизмерительного
Габаритные размеры, мм, не более
вибростенда
усилителя мощности
генератора
вольтметра цифрового
мультиметра
усилителя согласующего
преобразователя виброизмерительного эталонного
преобразователя виброизмерительного
Время подготовки к работе, ч
Время непрерывной работы, ч, не менее
215; 200
240; 210; 133
266; 293; 107
200; 139,5; 132,6
261,2; 103,8; 303,2
200; 132,6; 69,5
Диаметр 16; 30
Диаметр 13,5; 19,6
0,5
8
Лист № 4
Всего листов 5
Наименование характеристики
Средняя наработка на отказ, ч
Средний срок службы, лет
Значение характеристики
5000
10
Условия эксплуатации:
- температура окружающего воздуха…………….. от 18 до 25
°
С
- относительная влажность воздуха…………………. (65
±
20) %
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типо-
графским способом.
Комплектность средства измерений
Комплектность виброустановки приведена в таблице 2.
Наименование
Тип
1
1
1
Таблица 2
Ко-
личе-
ство
Вибростенд электродинамический, зав. №
660554
4808 (фирма "Bruel &Kjaer",
Дания)
Преобразователь виброизмерительный эта-
лонный, зав. № 1000544
8305 (фирма "Bruel &Kjaer",
Дания)
Преобразователь виброизмерительный, зав.
№ 903456
4371 (фирма "Bruel
Дания)
&Kjaer",
1
Вольтметр цифровой, зав. № 970645
2427 (фирма "Bruel
Дания)
&Kjaer",
1
Мультиметр, зав. № MY53001498
34410A (фирма "Agilent Tech-
nologies", США)
Усилитель согласующий, зав. № 1006740
2635 (фирма "Bruel
Дания)
&Kjaer",
1
Усилитель мощности, зав. № 1163121
2706 (фирма "Bruel
Дания)
&Kjaer",
1
Генератор, зав. № RM 200155
AFG 72005 (фирма "Good
Will Instrument Co., Ltd.",1
Тайвань)
Комплект соединительных кабелей
1
Установка вибрационная поверочная, зав. №
660554. Руководство по эксплуатации
4808 РЭ
1
Установка вибрационная поверочная, зав. №
660554. Паспорт.
4808 ПС
1
Лист № 5
Всего листов 5
Поверка
осуществляется по документу МИ 1929 – 2007 «ГСИ. Установки вибрационные поверочные.
Методика поверки».
Основные средства поверки: эталон 1 разряда по МИ 2070-90
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руково-
дство по эксплуатации».
Нормативные и технические документы, устанавливающие требования
к установке вибрационной поверочной
1.ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров
вибрационных процессов. Общие технические требования.
2.МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений вибропе-
ремещения, виброскорости, виброускорения в диапазоне частот (3·10
-1
– 2·10
4
) Гц».
3.Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ и (или) оказание услуг по обеспечению единства измерений.
Изготовитель
Индивидуальный предприниматель Ржевский Андрей Валериевич
Адрес: 443086, г. Самара, ул.Лукачева, д.25, к.61
Тел. 8(917)1625174
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251 76 01, факс (812)713 01 14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_________2013 г.
