Термопреобразователи сопротивления платиновые TM, TMR, ГРСИ 55540-13
Номер госреестра:
55540-13
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
TM, TMR
Производитель:
Фирма "Endress+Hauser Wetzer GmbH + Co. KG", Германия
Межповерочный интервал:
2 года; 4 года - для ТС класса допуска "В" без измерительного преобразователя и с верхним пределом рабочего диапазона измерительных температур не более +180 °C
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53159/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1497 от 17.07.2018 г.)
Термопреобразователи сопротивления платиновые серий TM, TMR
Назначение средства измерений
Термопреобразователи сопротивления платиновые серий TM, TMR (далее по тексту -
термопреобразователи или ТС) предназначены для измерений температуры жидких и
газообразных сред, не агрессивных к материалу защитой арматуры ТС.
Описание средства измерений
Термопреобразователи сопротивления платиновые серий TM, TMR обеспечивают
преобразование измеряемой температуры в изменение электрического сопротивления.
Термопреобразователи серии TM изготовляются следующих моделей: TM401, TM411, и
состоят из сменной измерительной вставки (TS111) для модели TM411 или несменной вставки
для TM401. Измерительная вставка соединена с защитной головкой, имеющей несколько
модификаций (TA3xx), отличающихся материалом, конструкцией и степенью защиты. ТC
могуткомплектоватьсявстраиваемымивзащитнуюголовкуизмерительными
преобразователями (ИП) серии iTEMP TMT с унифицированным электрическим выходным
сигналом постоянного тока (от 4 до 20 мА), а также с цифровым выходным сигналом для
передачи по HART-протоколу или c цифровым сигналом промышленной сети PROFIBUS PA,
FOUNDATION Fieldbus. В защитные головки типов TA30A, TA30R может встраиваться 4-х
разрядный жидкокристаллический дисплей. Головки выполнены из алюминиевого сплава,
полипропилена, полиамида или нержавеющей стали марки 316L/1.4404. Измерительная вставка
состоит из одного или двух тонкопленочных (TF) или проволочных (WW) платиновых
чувствительных элементов (далее - ЧЭ) с номинальной статической характеристикой
преобразования (НСХ) «Pt100» по ГОСТ 6651-2009/МЭК 60751, помещенных в защитный
чехол (нержавеющая сталь 316L/1.4404), который соединен с керамической клеммной
головкой, с ИП или заканчивается присоединительными проводами. Измерительная вставка
помещена в защитную арматуру с различными видами присоединения к объекту измерений или
установлена в дополнительную защитную гильзу. Схема соединения внутренних проводников
термопреобразователей с чувствительными элементами: 2-х, 3-х и 4-х проводная.
ТС серии TMR изготавливаются следующих моделей: TMR31, TMR35, и состоят
из одного тонкопленочного платинового ЧЭ с НСХ «Pt100» класса допуска «А» по
ГОСТ 6651-2009/МЭК 60751 и встраиваемого (опционально) в цилиндрический корпус
измерительного преобразователя с аналоговым выходным сигналом от 4 до 20 или от 20
до 4 мА. ТС имеют неразборную конструкцию. Материал корпуса - нержавеющая сталь марки
316L/1.4404. Модели TMR31, TMR35 различаются способом монтажа на объекте измерений и
областью применения.
При измерении температуры при высоких давлениях и скоростях потока ТС
используются в комплекте с дополнительными защитными гильзами, изготовленными из
различных материалов и сплавов.
Общий вид термопреобразователей представлен на рисунках 1-4. Пломбирование
преобразователей не предусмотрено.
Лист № 2
Всего листов 6

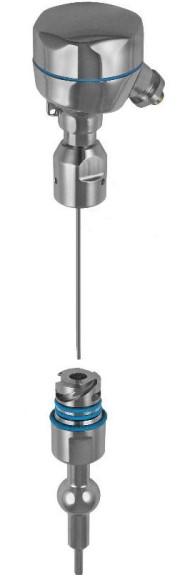

Рисунок 1 - Общий вид
термопреобразователей сопротивления
платиновых модели TM401

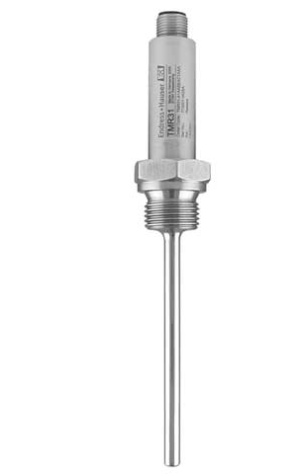

Рисунок 3 - Общий вид
термопреобразователей сопротивления
платиновых модели TMR31

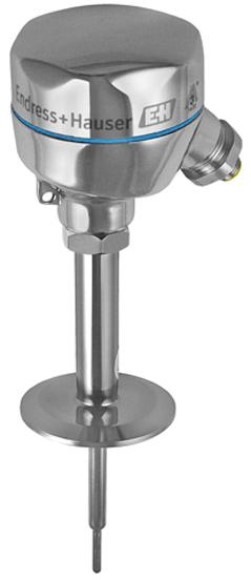

Рисунок 2 - Общий вид
термопреобразователей сопротивления
платиновых модели TM411

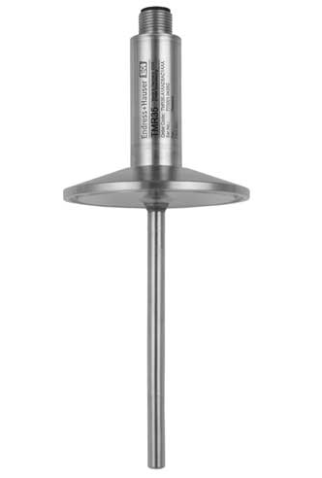

Рисунок 4 - Общий вид
термопреобразователей сопротивления
платиновых модели TMR35
Программное обеспечение
отсутствует.
Лист № 3
Всего листов 6
Метрологические и технические характеристики
класс АА
класс 1/3 DIN В
- для проволочных ЧЭ
класс В
класс А
класс АА
класс 1/3 DIN В
±(0,30+0,005|t|) (от -50 до +500 °С)
±(0,15+0,002|t|) (от -50 до +250 °С),
±(0,30+0,005|t|) (св. +250 до +400 °С)
±(0,1+0,0017|t|) (от 0 до +200 °С)
±(0,10+0,0017|t|) (св.0 до +100 °С),
±(0,15+0,002|t|) (от -50 до 0/св. +100 до +250 °С),
±(0,30+0,005|t|) (св.+250 до +400 °С)
Значение характеристики
Таблица 1
Наименование характеристики
Диапазон измерений температуры
- для ТС серии ТМ с тонкопленочными ЧЭ
- для ТС серии TM с проволочными ЧЭ
- для ТС серии TMR
от -50 до +500
от -200 до +600
от -50 до +150 (от -50 до +200 при использовании
удлинительной шейки)
100
A, АА, 1/3 DIN B, В
A
Номинальное значение сопротивления ТС
при 0 °C (R
o
), Ом
Класс допуска по ГОСТ 6651-2009
- для ТС серии ТМ
- для ТС серии TMR
Пределы допускаемого отклонения
сопротивления ТС от НСХ в
температурном эквиваленте в зависимости
от типа ЧЭ, класса допуска и диапазона
измеряемых температур (допуск) по
МЭК 60751/ГОСТ 6651-2009,
о
С
- для тонкопленочных ЧЭ:
класс В
класс А
±(0,30+0,005|t|) (от -200 до +600 °С)
±(0,15+0,002|t|) (от -200 до +600 °С)
±(0,1+0,0017|t|) (от -50 до +250 °С)
±(0,1+0,0017|t|) (св. -50 до +250 °С),
±(0,15+0,002|t|) (от -200 до -50/св. +250 до +600 °С)
Пределы допускаемой суммарной
погрешности ТС и ИП серии TM, °С
**
D
=
±
(
D
ИП
)
2
+
(
D
ТС
)
2
±(0,25 + 0,002·|t|)
100
±(0,0015 % (от диапазона измерений+200) +
+ 0,005 % (от интервала измерений))
Пределы допускаемой основной
погрешности
ТС серии TMR (в сборе с ИП), °С
Сопротивление электрической изоляции
при температуре от +15 до +25 °С и
относительной влажности воздуха от 30
до 80% (при 100 В), МОм, не менее
Пределы допускаемой дополнительной
погрешности от изменения температуры
окружающей среды от нормальной
(+25
°
С) в диапазоне от -40 до +85
о
С
Диаметр измерительной вставки ТС серии
ТМ, мм
3; 6
Лист № 4
Всего листов 6
Наименование характеристикиЗначение характеристики
Диаметр защитной арматуры монтажной
части ТС, мм
- для ТС серии ТМ6; 9; 12,7
- для ТС серии TMR 6
Длина монтажной части ТС, мм
- для ТС серии ТМот 25 до 4000
- для ТС модели TMR от 20 до 600
Средний срок службы ТС, лет, не менее10
Диапазон температур окружающего от -40 до +85
воздуха для ТС серии TMR, °С
Примечание:
**
где
D
ИП
- погрешность ИП, °С;
D
ТС
- отклонение от НСХ (в температурном эквиваленте) ТС,
°С
Пределы допускаемых основной и дополнительной погрешностей ИП серии iTEMP TMT
приведены в Описании типа для Госреестра СИ РФ.
Диапазоны температур окружающего воздуха при эксплуатации ТС серии ТМ
(в зависимости от модели и исполнения) приведены в таблице 2.
Таблица 2
ТС без встроенного преобразователя и дисплея
(*)
Обозначение моделиДиапазон температурИсполнение защитной головки
ТС окружающего воздуха,
°
С
(*)
TM411от -50 до +150ТА30А, ТА30D,
от -40 до +120 ТА30P
от -50 до +130 ТА30R
от -40 до +85 ТА30S
TM401от -50 до +150ТА30А,
от -50 до +130 ТА30R
от -40 до +85ТА30S
Примечания:
(*)
с дисплеем TID10: от -20 до +70
°
С;
с преобразователем измерительным iTEMP TMT - см. данные в Описании типа на ИП
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации (в правом верхнем углу)
типографским способом, а также на корпус ТС при помощи наклейки.
Комплектность средства измерений
Таблица 3
Наименование
Термопреобразователь
Количество
1 шт.
Руководство по эксплуатации (на русском языке)
1 экз.
Паспорт
Методика поверки
1 экз.
1 экз.
Примечание
серия и исполнение в
соответствии с заказом
на партию однотипных ТС
при поставке в один адрес
-
на партию однотипных ТС
при поставке в один адрес
Лист № 5 Trial
листов 6
Поверка
осуществляется по документу МП 55540-13 с изменением 1 «Термопреобразователи сопротивления
платиновые серий TM, TMR. Методика поверки», утвержденному ФГУП «ВНИИМС»
06.04.2018 г.
Основные средства поверки:
Термометры цифровые прецизионные DTI-1000 (регистрационный № 15595-12);
Термостаты переливные прецизионные ТПП-1 (регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный № 46576-11);
Измерители температуры многоканальные прецизионные МИТ8 (регистрационный
№ 19736-11);
МераэлектрическогосопротивленияпостоянноготокамногозначнаяР3026-1
(регистрационный № 56523-14);
Меры электрического сопротивления Р3030 (регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления платиновым серий TM, TMR
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническая документация изготовителя.
Изготовитель
Фирма «Endress+Hauser Wetzer GmbH+Co.KG», Германия
Адрес: Obere Wank 1, 87484 Nesselwang, Germany
Телефон: +49 8361 308 0
Факс: +49 8361 308 110
E-mail:
Заявитель
Общество с ограниченной ответственностью «Эндресс+Хаузер»
(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1
Телефон: +7(495) 783-28-50
Факс: +7(495) 783-28-55
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 81057-21 | Термопреобразователи сопротивления | 7.33 | Фирма "Dittmer Temperaturfühler GmbH & Co. KG", Германия | 2 года | Перейти |
| 21829-07 | Термопреобразователи сопротивления медные с унифицированным токовым выходным сигналом | ТСМУ 0618-10 | ООО "Владимирский завод "Эталон", г.Владимир | 2 года | Перейти |
| 17123-98 | Термопреобразователи сопротивления пленочные | ТП | ООО "ПРИНТ", г.Кременки | 2 года | Перейти |
| 14453-08 | Термометры сопротивления | ТСМ-05 | ФГУП НИИ НПО "Луч" отделение "Техно-Луч", г.Подольск | 2 года | Перейти |
| 51525-12 | Электронные магазины сопротивления постоянному току на основе мезонинных модулей | Нет данных | ООО Фирма "Информтест", г.Москва | 6 месяцев | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
