Номер госреестра:
55535-13
Наименование СИ:
Тахеометры электронные
Обозначение типа:
Nikon NPL-322
Производитель:
Фирма "Trimble Navigation Ltd.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53047
об утверждении типа средств измерений
Лист №1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные Nikon NPL-322
Назначение средства применений
Тахеометры электронные Nikon NPL-322 предназначены для измерения расстояний,
горизонтальных и вертикальных углов.
Описание средства измерений
Тахеометры электронные Nikon NPL-322 – геодезические приборы, принцип действия
которых заключается в измерении углов поворота линии визирования зрительной трубы в
горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения
расстояний до объектов вдоль линии визирования для определения координат объекта.
Принципизмеренияугловповоротазрительнойтрубывгоризонтальнойи
вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном
лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания
прозрачных и непрозрачных полос получать при пропускании через них света лишь два
сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый
фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление
угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия
которого основан на определении разности фаз излучаемых и принимаемых модулированных
сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на
цель. Отраженное целью излучение принимается той же оптической системой, усиливается и
направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых
сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может
работать с применением призменных отражателей (отражательный режим) или по диффузным
объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера – 0,85 мкм, мощность – менее 0,2 мВт,
класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры электронные Nikon NPL-322 выпускаются в двух модификациях: Nikon
NPL-322 2" и Nikon NPL-322 5". Выпускаемые модификации различаются погрешностью
измерений углов.
Конструктивно, тахеометры электронные Nikon NPL-322 выполнены единым блоком.
На передней панели тахеометров электронных Nikon NPL-322 расположен монохромный
графический дисплей с кнопками управления. У модификаций тахеометров электронных Nikon
NPL-322 2" дисплей располагается с двух сторон. На одной из боковых панелей размещен
аккумуляторный отсек. В нижней части корпуса находится разъём для подключения внешних
устройств.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства через порт RS-232С.
Пломбирование крепёжных винтов корпуса тахеометров электронных Nikon NPL-322
не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов,
которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные
винты залиты специальным пломбирующим лаком.
Лист № 2
Всего листов 5

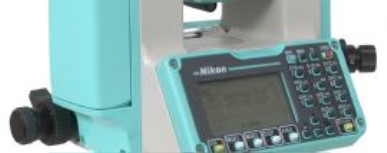

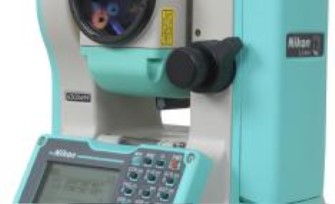

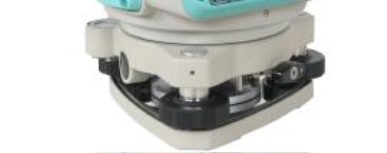

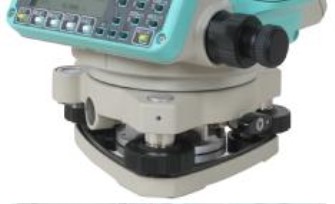

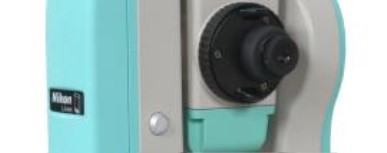

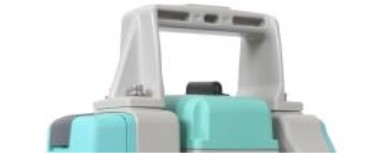

Фотографии общего вида тахеометров электронных Nikon NPL-322
Программное обеспечение
Встроенное ПО предназначено для обеспечения взаимодействия узлов прибора, сохра-
нения и экспорта измеренных величин, импорта исходных данных. Аппаратная и программная
части, работая совместно, обеспечивают заявленные точности конечных результатов.
Наименование
программного
обеспечения
Идентификационное
наименование про-
граммного обеспече-
ния
Номер версии
программно-
го обеспече-
ния, не ниже
2.0.0.3
A465ABCC
CRC32
Идентификационные данные программного обеспечения:
Цифровой
идентифика-
тор про-
граммного
обеспечения
Алгоритм вычисле-
ния цифрового иден-
тификатора про-
граммного обеспе-
чения
NPL-322
Firmware
SysCore_MultiLang.m
ot
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
МодельNikon NPL-322 2" Nikon NPL-322 5"
Увеличение зрительной трубы, крат: 30
Диаметр входного зрачка, мм:45
Угловое поле зрения зрительной трубы, …°...
’
, не ме-
нее:1 20
Наименьшее расстояние визирования, м, не менее:
1,5
±
1,0
±
1,0
0 – 360
Допускаемая СКП измерений углов, …
²
:
(2+2·10
-6
·D)
5)
(2+3·10
-6
·D)
6)
(5+3·10
-6
·D)
7)
(3+3·10
-6
·D)
5)
(10+3·10
-6
·D)
7)
- отражательный режим
- отражательный режим на отражающую плёнку
3)
и
диффузный режим
4)
Лист № 3
Всего листов 5
30
10
±
3
Цена деления установочных уровней:
- цилиндрический, …
²
/ 2мм
- круглый , …
¢
/ 2мм
Диапазон компенсации компенсатора, …
¢
, не менее:
Пределы допускаемой систематической составляю-
щей погрешности компенсации компенсатора, …
²
:
Пределы допускаемой погрешности оптического цен-
трира, мм:
Диапазон измерений:
- углов, …°:
- расстояний, м:
в хороших условиях
1)
- отражательный режим (одна призма)
2)
- отражательный режим на отражающую плёнку
3)
- диффузный режим
4)
1,5 – 3000
1,5 – 200
1,5 – 200
Дискретность отсчитывания измерений:
- углов, …
²
:
- расстояний, мм:
1/5/10
1
25
Допускаемая СКП измерений расстояний, мм:
Объем внутренней памяти:
Источник электропитания:
- напряжение, В
Диапазон рабочих температур, °С:
Габаритные размеры (Д х Ш х В), мм, не более:
где D – измеряемое расстояние, мм
10000 измерений
Внутренний аккумулятор
3,8
от минус 20 до плюс 50
173 х 168 х 335
Масса с аккумулятором, кг, не более:5
1)
- отсутствие дымки, видимость до 40 км;
2)
- измерения на призму Nikon (62,5мм);
3)
- измерения на отражающую плёнку (50мм х 50мм) с коэффициентом отражения не
менее
90 % по ГОСТ 8.557-2007;
4)
- измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффи-
циентом отражения 90 % по ГОСТ 8.557-2007;
5)
- при температуре окружающей среды от минус 10 до плюс 40 °С;
6)
- при температуре окружающей среды от минус 20 до минус 10 °С и от
плюс 40 до плюс
50 °С;
7)
- измерения в диапазоне от 1,5 до 5,0 м.
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус.
Лист № 4
Всего листов 5
Комплектность средства измерений
Наименование
Тахеометр электронный с трегером
Аккумуляторная батарея
Зарядное устройство
Набор инструментов для юстировки
Кабель передачи данных
Крышка объектива
Защитный чехол от дождя
Транспортировочный футляр
Заплечные ремни
Руководство по эксплуатации
Количество, ед.
1
2
1
1
1
1
1
1
2
1
Поверка
осуществляется по документу МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика повер-
ки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Тахеометры электронные Nikon NPL-
322. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным Nikon NPL-322
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ Р 51774-2001 «Тахеометры электронные. Общие технические условия»;
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо-
геодезического и картографического назначения»;
4. Техническая документация «Trimble Navigation Limited», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление геодезической и картографической деятельности.
Изготовитель
«Trimble Navigation Limited», США
935 Stewart Drive, Sunnyvale, CA 94085, USA
Phone: +1 (408) 481 8000, fax: +1 (408) 481 7781
E-mail:
Заявитель
ООО «ГиС»
125363, Москва, ул. Новопоселковая, д.6, стр. 2.
Тел./Факс: .+7 (495) 783-5639
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«» ______________ 2013 г.
