Номер госреестра:

55499-13

Наименование СИ:

Генераторы сигналов

Обозначение типа:

HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240

Производитель:

Фирма "Hittite Microwave Corporation", США

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

11.11.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 53007

об утверждении типа средств измерений

Лист № 1

Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220,

HMC-T2220B, HMC-T2240

Назначение средства измерений

ГенераторысигналовHMC-T2000,HMC-T2100,HMC-T2100B, HMC-T2220,

HMC-T2220B,HMC-T2240(далее–генераторы)предназначеныдляформирования

непрерывных сигналов синусоидальной формы высокочастотного диапазона (далее − ВЧ) и

сверхвысокочастотного диапазона (далее – СВЧ).

Описание средства измерений

Принцип действия генераторов основан на формировании методом прямого цифрового

синтеза синусоидального сигнала ВЧ и СВЧ, синхронизированного с опорным, стабильным по

частоте, внутренним или внешним задающим генератором.

Конструктивно генераторы выполнены в виде портативного прибора (моноблока)

настольного исполнения.

На передней панели генератора расположена многофункциональная поворотная

кнопка, переключатель работа-резерв, жидкокристаллический дисплей (далее − ЖК-дисплей) и

разъем для ВЧ-выхода.

Внешний вид генераторов, с указанием места нанесения знака утверждения типа,

представлен на рисунках 1, 2, 3, 4, 5.

На задней панели располагаются разъемы для внешнего опорного входного сигнала,

опорного выходного сигнала, триггерного входа, триггерного выхода, питания постоянного

тока, а также USB-интерфейса.

Управление работой

генераторов осуществляется при помощи многофункциональной

поворотной кнопки, расположенной на передней панели.

Отображение установленных значений параметров выходного сигнала производится на

ЖК-дисплее.

Предусмотрена возможность управления генераторами при помощи внешней ПЭВМ.

Питание генераторов осуществляется от сети переменного напряжения от 100 до 240 В

или от одного или двух литиево-ионных аккумуляторов.

От несанкционированного доступа генераторы защищены фирменной наклейкой.

Схема пломбирования от несанкционированного доступа представлена на рисунке 6.

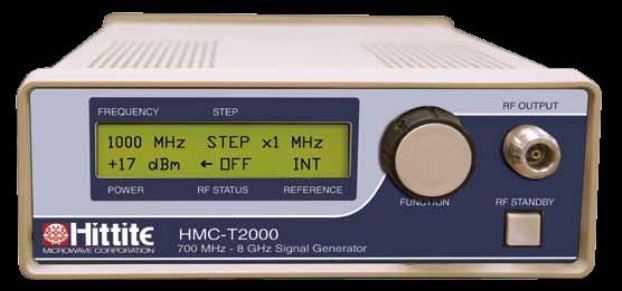

Рисунок 1 − Внешний вид генераторов НМС-Т2000

Место нанесения знака

утверждения типа

Лист № 2

Всего листов 8

1 − многофункциональная поворотная кнопка

2 − переключатель работа-резерв

3 − выключатель электропитания

4 − ЖК-дисплей

5 − разъем для ВЧ-выхода

6 − место нанесения знака утверждения типа

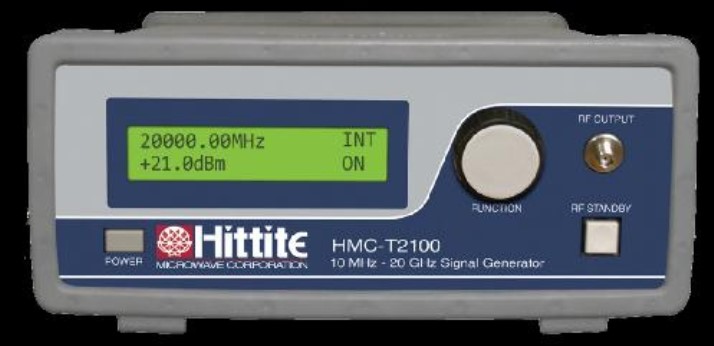

Рисунок 2 − Внешний вид генераторов НМС-Т2100

Рисунок 3 − Внешний вид генераторов НМС-Т2220

Место нанесения знака

утверждения типа

Лист № 3

Всего листов 8

1 − литий-ионный аккумулятор

2 – место установки литий-ионного аккумулятора

3 − место нанесения знака утверждения типа

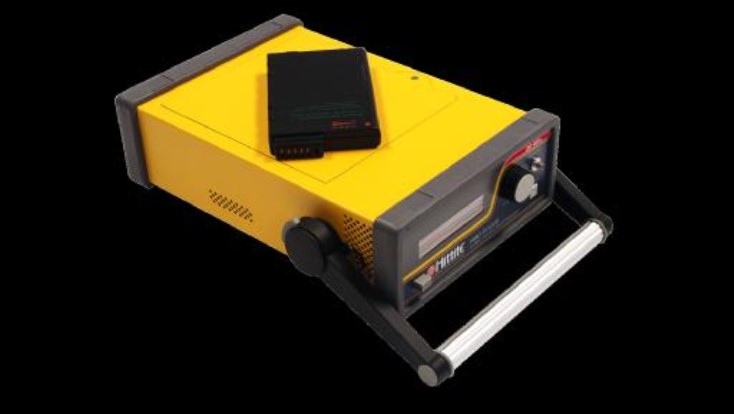

Рисунок 4 − Внешний вид генераторов НМС-Т2100В, НМС-Т2220В

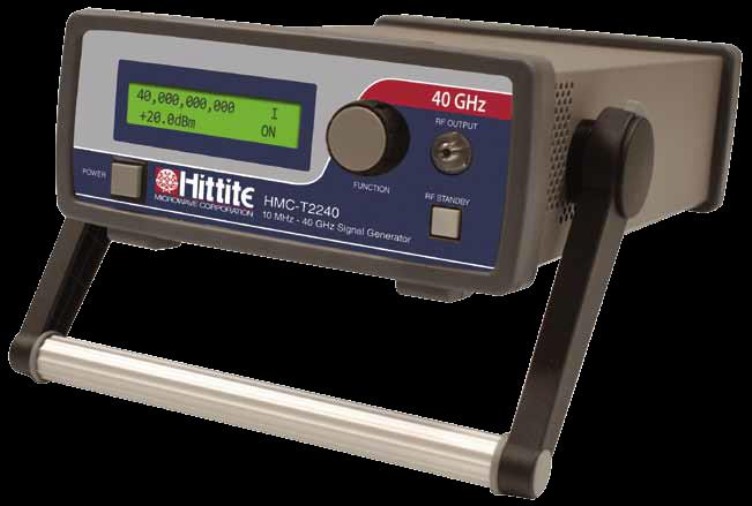

Рисунок 5 − Внешний вид генераторов НМС-Т2240

Место нанесения знака

утверждения типа

Лист № 4

Всего листов 8

Рисунок 6 – Схема пломбирования от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (далее – ПО) и внешнее ПО «HMC-T2xxxGUI»,

которое работает под управлением операционной системы Windows XP/Windows Vista/

Windows 7, выполняет функции выбора конкретных параметров выходного сигнала и их вывода

на ЖК-дисплей.

Идентификационные данные встроенного и метрологически значимого внешнего ПО

приведены в таблице 1.

Таблица 1

Наименование

ПО

Идентифи-

кационное

наименование

ПО

Номер версии

(идентификацион-

ный номер) ПО

Алгоритм

вычисления

цифрового

идентификатора

ПО

HMC-T2000

НМС-2000

2.2 и выше

−

HMC-T2100

НМС-2100

2.2 и выше

−

HMC-T2100B

НМС-2100В

1.8 и выше

−

HMC-T2220

НМС-2220

2.2 и выше

−

HMC-T2220B

НМС-2220В

2.2 и выше

−

HMC-T2240

НМС-2240

2.5 и выше

−

2.4.0.0 и выше

−

HMC-

T2xxxGUI

2.2.0.0 и выше

−

Цифровой

идентификатор

ПО

(контрольная

сумма

исполняемого

кода)

HMCSynthUser

Control.dll

HMC-

T2×××.exe

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Место размещения

фирменной наклейки

Лист № 5

Всего листов 8

от 700 МГц до 8 ГГц;

от 10 МГц до 20 ГГц;

от 10 МГц до 40 ГГц.

Метрологические и технические характеристики

Диапазон частот:

− HMC-T2000

− HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B

− HMC-T2240

Шаг перестройки частоты:

− HMC-T2000

− HMC-T2100, HMC-T2100B

− HMC-T2220, HMC-T2220B, HMC-T2240

1 МГц;

10 кГц;

1 Гц.

Шаг перестройки мощности, дБ (1 мВт):

− HMC-T2000 0,5;

− HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240 0,1.

Номинальное значение частоты опорного кварцевого генератора, МГц10 .

Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора:

− HMC-T2000±2,0∙10

-6

;

− HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240±1,5∙10

-6

от минус 18 до 10 ;

от минус 23 до 22 ;

от минус 35 до 24 ;

от минус 35 до 19 .

Диапазон значений выходной мощности, дБ (1мВт):

− HMC-T2000

− HMC-T2100, HMC-T2100B

− HMC-T2220, HMC-T2220B

− HMC-T2240

Пределы допускаемой относительной погрешности

установки частоты для генератора HMC-T2000

± 2,0∙10

-6

;

Пределы допускаемой относительной погрешности

установки частоты для генераторов HMC-T2100,

HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240

± 1,5∙10

-6

± 2.

Пределы допускаемой относительной погрешности

установки мощности в режиме непрерывной генерации

генераторов HMC-T2000, HMC-T2100, HMC-T2100B, дБ

Пределы допускаемой относительной погрешности

установки мощности в режиме непрерывной генерации

генераторов HMC-T2220, HMC-T2220B, HMC-T2240, дБ:

− в диапазоне значений выходной мощности более минус 20 дБ (1мВт): ± 2;

− в диапазоне значений выходной мощности минус 20 дБ (1мВт) и менее: ± 3.

N -type «розетка»;

SMA «розетка»;

k-type «розетка».

30.

Тип выходного присоединительного разъёма:

− HMC-T2000

− HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B

− HMC-T2240

Время установления рабочего режима, мин, не более

Время непрерывной работы при питании

от сети переменного напряжения, ч, не менее

Время непрерывной работы генераторов HMC-T2100B, HMC-T2220B, ч, не менее

− при питании от одного LI-ION аккумулятора 2;

− при питании от двух LI-ION аккумуляторов 4.

Масса, кг:

− HMC-T20001,6;

− HMC-T2100, HMC-T22203,2;

− HMC-T22403,6;

− HMC-T2100B, HMC-T2220B с комплектом LI-ION аккумуляторов5,0.

Лист № 6

Всего листов 8

Габаритные размеры (высота × ширина × глубина), мм, не более:

− HMC-T2000

− HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240

64×184×254;

77×203×305.

Рабочие условия эксплуатации:

− температуры окружающего воздуха, °C

− относительной влажности окружающего воздуха, %

− атмосферное давление, кПа (мм рт. ст.)

от 5 до 35;

от 30 до 80;

от 70 до 106,7 (от 530 до 800).

Знак утверждения типа

Знак утверждения типа наносится методом офсетной печати на переднюю панель,

корпуса и типографским способом на титульный лист документов «Генераторы сигналов HMC-

T2000. Руководство по эксплуатации. HMC119983 РЭ», «Генераторы сигналов HMC-T2100 и

HMC-T2100В. Руководство по эксплуатации. Rev E-04.0710 РЭ», «Генераторы сигналов HMC-

T2220, HMC-T2220В, HMC-T2240. Руководство по эксплуатации. 131302 Rev Н РЭ».

Комплектность средства измерений

Комплектность поставки генераторов приведена в таблице 2.

Таблица 2

Наименование

Обозначение

Количество

Генератор сигналов HMC-T2000,

или HMC-T2100, или HMC-T2100B, или

HMC-T2220, или HMC-T2220B, или

HMC-T2240

−

Блок питания переменного напряжения

от 100 до 240 В

−

Шнур питания переменного тока

−

CD ROM (с инструкциями по

эксплуатации и программным

обеспечением)

−

Комплект аккумуляторов LI-ION*

−

Руководство по эксплуатации

Методика поверки

HMC-T2000-T2240 МП

Сертификат калибровки

−

* − только для HMC-T2100B, HMC-T2220B

HMC119983 РЭ, или

Rev E-04.0710

РЭ, или 131302 Rev Н РЭ

Поверка

осуществляется по документу HMC-T2000-T2240 МП, «Инструкция. Генераторы сигналов

HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240. Методика

поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2013 года.

Основные средства поверки приведены в таблице 4.

Лист № 7

Всего листов 8

Наименование средства

поверки

Регистрационный

номер

Метрологические характеристики

Комплект для

измерений

соединителей

коаксиальных КИСК 7

9864-85

Диапазон измерения глубины до плоскости

соединения от 0,01 до 0,16 мм,

пределы допускаемой погрешности измерений

± 0,01 мм

9865-85

Частотомер электронно-

счетный Ч3-85/3

32359-06

Стандарт частоты

рубидиевый FS725

31222-06

Анализатор спектра

FSP40

26744-09

Ваттметр поглощаемой

мощности E4418B с

преобразователем

8487D

44731-10

32262-06

Таблица 4

Комплект для

измерений

соединителей

коаксиальных КИСК 3,5

Ваттметр СВЧ с блоком

измерительным NRP и

преобразователем

измерительным

NRP-Z55

Диапазон измерения глубины до плоскости

соединения от 0,01 до 0,16 мм,

пределы допускаемой погрешности измерений

± 0,01 мм

Диапазон частот от 0,14 МГц до 150 МГц,

относительнаяпогрешностьизмерений

частоты δ

= ± 1∙10

-7

Опорные частоты 5,0; 10,0 МГц, пределы

допускаемой относительной погрешности

± 1

-10

в год

Диапазон частот от 9 кГц до 40 ГГц, пределы

допускаемой погрешности измерений частоты

± 5 %

Диапазончастотот50 МГцдо40 ГГц,

диапазон измерений мощности от минус 40 до

минус 20 дБ (1 мВт), пределы допускаемой

относительной погрешности измерений

мощности ± 2,5 %, КСВН не более 1,6

Диапазон частот от 0 до 40 ГГц,

диапазон измерений мощности от минус 30 до

20дБ(1мВт),пределыдопускаемой

относительной погрешности измерений

мощности ± 10 %, КСВН не более 1,3

Сведения о методиках (методах) измерений

«Генераторы сигналов HMC-T2000. Руководство по эксплуатации. HMC119983 РЭ»

Раздел 5.

«Генераторы сигналов HMC-T2100 и HMC-T2100В. Руководство по эксплуатации. Rev

E-04.0710 РЭ». Раздел 5.

«Генераторы сигналов HMC-T2220, HMC-T2220В, HMC-T2240. Руководство по

эксплуатации. 131302 Rev Н РЭ». Раздел 5.

Нормативные и технические документы, устанавливающие требования к генераторам

сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240

Техническая документация фирмы-изготовителя.

Рекомендации по области применения в сфере государственного регулирования

обеспечения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской

Федерации обязательным требованиям.

Лист № 8

Всего листов 8

Изготовитель

Фирма «Hittite Microwave Corporation», США.

Адрес: 20 Alpha Road Chelmsford, MA 01824, USA.

Телефон: (978) 250-3343, факс: (978) 250-3373.

E-mail:

sales@hittite.com

Заявитель

Закрытое акционерное общество «РАДИАНТ-ЭЛКОМ».

Адрес: 117246, Россия, г. Москва, Научный проезд, д.8, стр. 1.

Тел.: (495) 725-04-04, факс: (495) 921-35-85, е-mail:

radiant@ranet.ru

Испытательный центр

Государственный центр испытаний

средств измерений

Федеральное государственное

унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-

технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское

поселение Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.

Телефон: (495) 744-81-12, факс: (495) 744-81-12, е-mail:

office@vniiftri.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний

средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.

Заместитель Руководителя

Федерального агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п.«____»____________2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
1050-56	Генераторы стандартных сигналов	ГСС-12	Нет данных	Нет данных	Перейти
17589-03	Преобразователи виброперемещения бесконтактные токовихревые (проксиметры) с преобразователями сигналов	PR6422, PR6423, PR6424, PR6425, PR6426 (виброперемещения), CON010, CON020, CON030 (сигналов)	Фирма "Bruel & Kjaer", Дания	1 год	Перейти
52452-13	Рабочие эталоны 1-го разряда - генераторы газовых смесей	MGC101	Фирма "Environnement S.A.", Франция	1 год	Перейти
5864-77	Генераторы импульсов	Г5-61	П/я В-2970, г.Махачкала	Нет данных	Перейти
7098-79	Генераторы шумов	03002	Фирма "RFT", Германия	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуГенераторы сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240ГРСИ 55499-13

Заказать поверку
Генераторы сигналов HMC-T2000, HMC-T2100, HMC-T2100B, HMC-T2220, HMC-T2220B, HMC-T2240
ГРСИ 55499-13
