Установки поверочные средств измерений напряженности электростатического поля П1-23, ГРСИ 55498-13
Номер госреестра:
55498-13
Наименование СИ:
Установки поверочные средств измерений напряженности электростатического поля
Обозначение типа:
П1-23
Производитель:
ЗАО "НПП "Циклон-Прибор", г.Фрязино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ 11 … 15
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53006
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений напряжённости электростатического
поля П1-23
Назначение средства измерений
Установки поверочные средств измерений напряженности электростатического поля
П1-23(далее−установка)предназначеныдлявоспроизведенияоднородного
электростатического поля в диапазоне напряженностей от 0,3 до 200 кВ/м при поверке и
калибровке рабочих средств измерений.
Описание средства измерений
Принцип действия установки основан на создании однородного электростатического
поля в пространстве между параллельными пластинами плоского конденсатора (далее − КП), к
которым приложено постоянное напряжение. Вектор напряженности воспроизводимого
электростатического поля нормален к плоскостям пластин КП.
УстановкасостоитизэкранированноготрехсекционногоКП,встроенного
регулируемого высоковольтного источника постоянных напряжений и отсчетно-управляющего
устройства (далее − ОУУ). Также установка комплектуется внешним компаратором
электрического поля ЭСПИ-301А.
Конструктивно установка выполнена в виде цельнометаллической стойки настольного
исполнения, в верхней части которой расположена встроенная экранирующая камера, а в
нижней части − встроенный регулируемый высоковольтный источник постоянных напряжений.
КП, являющийся полеобразующим элементом установки, расположен в камере и
состоит из двух плоскопараллельных металлических пластин, жестко скрепленных между
собой диэлектрическими стержнями. Три рабочие зоны расположены между пластинами и
стенками камеры. Передняя панель камеры выполнена открывающейся и снабжена
блокировками, исключающими возможность поражения электрическим током обслуживающего
персонала, а также встроенными фиксатором и съемными приспособлениями для фиксации
антенн поверяемых средств измерений.
Подаваемые на КП симметричные высокие напряжения измеряются встроенными
киловольтметрами. Воспроизводимое установкой значение напряженности электростатического
поля, определяемое по измеренному значению напряжения и известному расстоянию между
секциями КП, отображается на индикаторе ОУУ.
Внешний вид установки приведен на рисунке 1. Места пломбирования установки
от несанкционированного доступа приведены на рисунке 2.

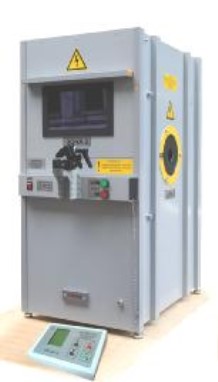

Рисунок 1 − Общий вид установки
Стойка
Съемное
приспособление
Фиксатор
ОУУ
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Диапазон воспроизводимых значений напряженности
симметричного электростатического поля, кВ/м
от 0,3 до 200
Пределы допускаемой относительной погрешности
воспроизведения напряженности поля, %
Габаритные размеры (ширина × глубина × высота), мм, не более
Масса не более, кг, не более
Потребляемая мощность, В·А, не более
±5
550×850×1100
40
400
Рабочие условия эксплуатации:
− температура окружающего воздуха,
°
С
− относительная влажность окружающего воздуха при 25
°
С, %, не более
− атмосферное давление, кПа
− напряжение питающей сети, В
− частота питающей сети, Гц
от 10 до 35
80
от 84 до 106,7
220 ± 4,4
50
±
0,5

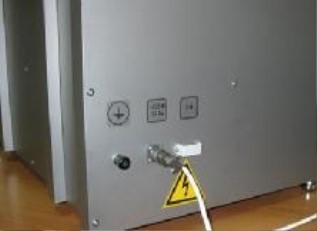

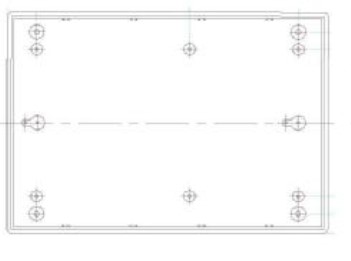

1 – Места пломбирования камеры 2 – Место пломбирования корпуса ОУУ (вид снизу)
Рисунок 2 – Места пломбирования установки от несанкционированного доступа
1
2
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на планку фирменную, установленную на стойке,
лицевую панель ОУУ методом тампопечати и на титульный лист документа «Установка
поверочная средств измерений напряженности электростатического поля П1-23. Паспорт.
ЦКЛМ. 411723.003 ПС» типографским способом.
Комплектность средства измерений
Комплект поставки установки приведен в таблице 1.
Таблица 1
ЦКЛМ. 411723.003
1
Наименование
Обозначение
Количество
Установка поверочная средств измерений
напряженности электростатического поля П1-23
в составе:
− стойка
− отсчетное управляющее устройство (ОУУ)
− компаратор ЭСПИ-301А
− фиксатор антенн
− съемное приспособление для поверки ИЭСП-01А
− съемное приспособление для поверки ЭСПИ-301Б
Паспорт
Методика поверки
ЦКЛМ.411512.003
ЦКЛМ.411251.007
ЭЛИП.411153.001
−
ЦКЛМ.418129.01
ЦКЛМ.418129.02
ЦКЛМ. 411723.003.ПС
ЦКЛМ.411723.003.МП
1
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии с документом ЦКЛМ.411723.003 МП «Инструкция. Установки
поверочные средств измерений напряжённости электростатического поля П1-23. Методика
поверки», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» в октябре 2013 года.
Основныесредстваповерки:Рабочийэталонединицынапряженности
электростатического поля РЭНЭП-00, диапазон воспроизведениянапряженности
электростатического поля от 0,1 до 200 кВ/м, пределы допускаемой относительной
погрешности воспроизведения напряженности электростатического поля
±
3 %.
Сведения о методиках (методах) измерений
«Установка поверочная средств измерений напряжённости электростатического поля
П1-23. Паспорт» ЦКЛМ.411723.003 ПС. Раздел 9 «Порядок работы».
Нормативные и технические документы, устанавливающие требования к установкам
поверочным средств измерений напряженности электростатического поля П1-23
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей.
Общие технические требования и методы испытаний.
ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений напряженности электрического поля в
диапазоне частот 0−20 кГц.
«Установка поверочная средств измерений напряжённости электростатического поля
П1-23. Технические условия» ЦКЛМ.411723.003 ТУ.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Выполнение работ и услуг по обеспечению единства измерений.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие «Циклон-
Прибор» (ЗАО «НПП «Циклон-Прибор»).
Адрес: 141190, г. Фрязино Московской области, Заводской проезд, д. 4.
Телефон: (495) 972-02-51. Факс: (496) 565-86-55.
E-mail:
,
.
Испытательный центр
Государственный центр испытаний
средств измерений
Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 744-81-12, факс: (495) 744-81-12. E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» по проведению испытаний
средств измерений в целях утверждения типа № 30002-08 от 04.12.2008 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и метрологии
Ф.В. Булыгин
М.п.
«____»____________2013 г.
