Номер госреестра:
55486-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
J110-4a
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 002662/77, 000540/77, 002653/77, 432014/76, 432007/76, 432010/76
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52994
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока J110-4a
Назначение средства измерений
Трансформаторы тока J110-4a (далее - трансформаторы) предназначены для пере-
дачи сигналов измерительной информации измерительным приборам и/или устройствам
защиты и управления (масштабирующее преобразование тока) в электросетях переменного
тока промышленной частоты.
Описание средства измерений
Трансформаторы являются однофазными трансформаторами, состоящими из пер-
вичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную транс-
форматорным маслом. Крепление фарфоровой покрышки к основанию механическое. Ос-
нование трансформаторов представляет собой сварную коробку из стального листа, в кото-
рой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на
которой укреплена табличка технических данных.

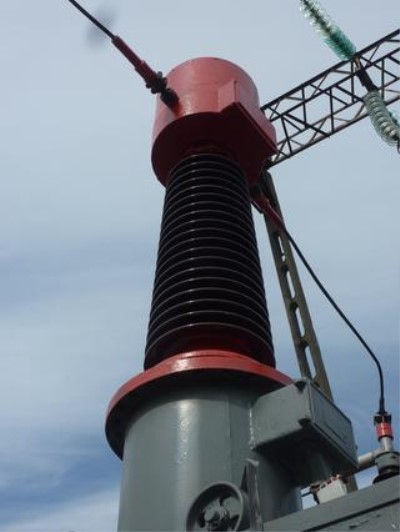

Внешний вид трансформатора представлен на рисунке 1.
Рисунок 1
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
Наименование параметра
Номинальное первичное напряжение, кВ
Наибольшие рабочие напряжения, кВ
Значение
110/√3
121
Лист № 2
Всего листов 3
300
5
0,5
60
50
10Р
15-20
≤10
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности
Вторичная нагрузка, ВА
Номинальная частота, Гц
Класс точности для цепей защиты
Предельная кратность
Коэффициент безопасности
Климатическое исполнение УХЛ1 по ГОСТ 15150.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной докумен-
тации типографским способом и на табличку на корпусе трансформатора методом наклей-
ки.
Комплектность средства измерений
Комплект поставки включает:
- трансформатор тока J110-4a.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Перечень рекомендуемых основных средств поверки:
– трансформатор тока ТТИ-5000.5;
– прибор сравнения КНТ-03;
– нагрузочное устройство НТТ 50.5-1.
Сведения о методиках (методах) измерений
Приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к трансформаторам тока
J110-4a
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
2 ГОСТ 8.217-2003 Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
фирма «ZWAR», Польша
адрес: ul. Leszno 59, 06-300 Przasnysz, Poland
тел.: (48 478) 22 21...29; факс (48 478) 32
Лист № 3
Всего листов 3
Заявитель
ОАО «МН «Дружба»
адрес: 241020, г. Брянск, ул. Уральская, д. 113
тел.: (4832) 74-76-52, факс 67-62-30
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный
центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский
ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Пензенский ЦСМ» по проведению испыта-
ний средств измерений в целях утверждения типа № 30033-10 от 20.07.2010 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«___» _________2013 г.
