ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры SGK-3-A1
Назначение средства измерений
Ротаметры SGK-3-A1 предназначены для измерений объемного расхода плавноме-
няющихся чистых и слабозагрязненных потоков воды в напорных трубопроводах.
Описание средства измерений
Ротаметр SGK-3-A1 относится к группе расходомеров постоянного перепада давления.
Принцип действия ротаметров основан на зависимости вертикального перемещения поплавка в
конусной трубке от динамического давления, создаваемого проходящим снизу вверх потоком
измеряемой среды. При подъеме поплавка площадь кольцевого сечения потока увеличивается,
перепад давления на поплавке – уменьшается. Движение поплавка прекращается при достиже-
нии равенства перепада давления и веса поплавка, приходящегося на единицу площади его по-
перечного сечения. Равновесное положение поплавка является мерой расхода жидкости.
Ротаметр SGK-3-A1 состоит из корпуса, в котором прочно установлена стеклянная ко-
ническая трубка, расходящаяся вверх, которая удерживается двумя соединительными наконеч-
никами. Внутри трубки перемещается поплавок. Измерение высоты подъема поплавка, а значит и
расхода, осуществляется по шкале, нанесенной на стеклянную трубку и отградуированной в
единицах расхода. Ротаметр SGK-3-A1 имеет встроенный регулятор расхода.
Корпус ротаметра SGK-3-A1 имеет П-образную
форму, изготавливается из анодиро-
ванного алюминия, черный. Конусная трубка выполнена из боросиликатного стекла, шкала по-
крыта эмалью горячей сушки, поплавок выполнен из нержавеющей стали 1.4571, соединения –
анодированный алюминий, прокладки – резиновые или Вайтон.
Присоединение к трубопроводу резьбовое: внешняя/внутренняя резьба в соответствии
с DIN ISO 228 T1, направление потока на впуске и выпуске – горизонтальное.

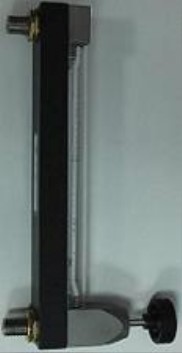

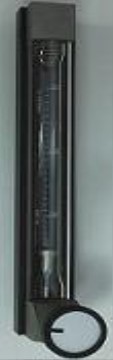

Рисунок 1 - Общий вид ротаметра SGK-3-A1
Лист № 2
Всего листов 3
±3,0
Метрологические и технические характеристики
Наименование характеристики
Значение параметра
8
от 30 до 300
Номинальный внутренний диаметр DN, мм
Диапазон измерений объемного расхода воды, дм
3
/ч
Пределы допускаемой приведенной погрешности из-
мерений объемного расхода воды, %
Условия эксплуатации:
- максимальная температура измеряемой среды, °С;
плюс 80 (с резиновыми прокладками)
плюс 100 (с прокладками Вайтон)
от 0 до плюс 50
1,0
от 84,0 до 106,7
95
G1/2
״
- температура окружающей среды, °С;
- рабочее давление, МПа, не более;
- атмосферное давление, кПа;
- относительная влажность воздуха, %, не более
Присоединительные размеры резьбового соединения
ротаметра с газопроводом
Габаритные размеры, мм, не более
- длина;
- ширина;
- высота;
-длина шкалы
Масса, кг, не более
135
50
363
220
2,350
Знак утверждения типа
наносится на титульный лист эксплуатационной документации методом печати и на ротаметр
SGK-3-A1 в виде наклейки.
Комплектность средства измерений
Наименование
Ротаметр SGK-3-A1
Руководство по эксплуатации
Калибровочный сертификат
Комплект монтажных частей
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
- установка поверочная типа УПСЖ 50, номер в Госреестре СИ 29553-05, диапазон
воспроизводимых расходов от 0,02 до 50 м
3
/ч, пределы допускаемой относительной погрешно-
сти при измерении объемного расхода ±0,5 %.
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации на ротаметры SGK-3-A1.
Нормативные и технические документы, устанавливающие требования к ротаметрам
SGK-3-A1
1 ГОСТ Р 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости.
2 Техническая документация фирмы–изготовителя «A. Kirchner & Tochter GmbH», Гер-
мания.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
Фирма «A. Kirchner & Tochter GmbH», Германия
Адрес: Dieselstrabe, 17, D-47228 Duisburg
Тел: +49 2065 9609-0, факс: +49 2065 9609-22
, e-mail:
Заявитель
ЗАО «ГИДРОМАШСЕРВИС», РФ
Адрес: 125252, г. Москва, ул. Авиаконструктора Микояна, 12
Тел.: +7(495)664-8171, факс:+7(495) 664-8172
, e-mail:
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»
Адрес: 117418 г. Москва, Нахимовский пр., 31,
Тел. (495) 544-00-00, e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств из-
мерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«_____»_________2013 г.
М.п.
