Измеритель сопротивления обмотки WR50-13, ГРСИ 55414-13
Номер госреестра:
55414-13
Наименование СИ:
Измеритель сопротивления обмотки
Обозначение типа:
WR50-13
Производитель:
Фирма "Raytech GmbH", Швейцария
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 333169
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52912
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измеритель сопротивления обмотки WR50-13
Назначение средства измерений
Измеритель сопротивления обмотки WR50-13 (далее – измеритель) предназначен для
измерения электрического сопротивления постоянному току в индуктивных и безиндуктивных
цепях.
Описание средства измерений
Измеритель сопротивления обмотки WR50-13 используется для проверки обмоток
трансформаторов, электродвигателей и других электрических машин в производственных и
полевых условиях.
Принцип действия измерителя основан на измерении падения напряжения постоянного
тока на объекте измерения, возникающего при пропускании через него постоянного тока
неизменной силы от внутреннего источника тока и вычислении значения сопротивления по
закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и
результат измерений отображается на
жидкокристаллическом дисплее. Управление процессом
измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей
влияние сопротивления соединительных проводников. Измеритель имеет три канала измерения.
Измерительный ток последовательно пропускается через объекты измерения всех каналов.
Измеритель имеет автоматические системы внутреннего охлаждения, калибровки и
самодиагностики и не требует настройки.
Процесс управления всеми функциями прибора осуществляется через систему меню с
помощью сенсорного жидкокристаллического дисплея.
Основные узлы измерителя: стабилизированный источник постоянного испытательного
тока на несколько фиксированных значений, устройство точного измерения напряжения
постоянного тока, цветной сенсорный ЖК-дисплей с подсветкой, микропроцессор, устройство
разрядки, источник питания.
Результаты до 10 000 измерений
могут быть сохранены в памяти прибора, удалены,
помечены уникальными именами, откорректированы, выведены на печать встроенным
принтером, через USB-порт записаны на внешний носитель.
Для привязки результатов измерений ко времени их выполнения прибор имеет
системные часы, для записи кривых охлаждения - таймер.
Измеритель имеет режим температурной коррекции сопротивления, включаемый
оператором. В режиме температурной коррекции результаты измерений сопротивлений
образцов приводятся к температуре, выбираемой оператором. Коррекция проводится по
хранимым в памяти прибора значениям температурных коэффициентов сопротивлений
стандартных образцов (меди и алюминия) или введенных оператором. Значения температуры
могут быть введены вручную или автоматически измерены прибором с помощью
подключаемых гибким кабелем внешних измерительных преобразователей температуры TP 01
(до трех штук), наличие которых определяется прибором автоматически. Оба результата
измерения (без коррекции и с коррекцией) могут быть сохранены в памяти прибора.
Измерительный преобразователь температуры TP-01 позволяет регистрировать температуру
окружающей среды и/или непосредственно температуру испытуемого устройства.
Прибор имеет предупредительную световую и звуковую сигнализации режима работы
и автоматическое выключение при перегреве.
Для связи с компьютером имеется интерфейс RS-232.
Лист № 2
Всего листов 4

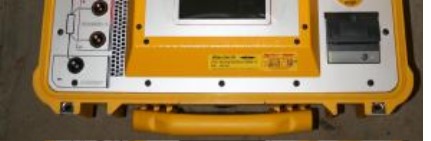

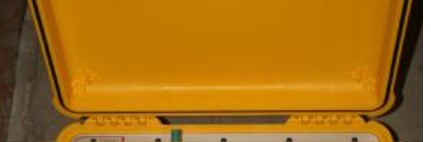

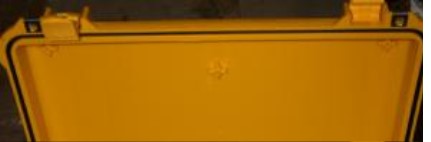

Конструктивно измеритель выполнен в
пластиковомпротивоударном,
виброзащищенном, водонепроницаемом корпусе,
снабженном крышкой с автоматическим
клапаном для уравнивания давления внутри и
снаружи прибора. Фронтальная панель прибора
выполнена из анодированного металла.

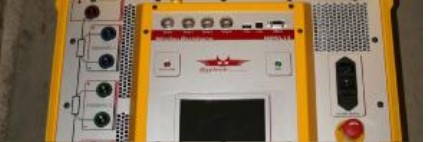

Нафронтальнойпанелиразмещены
разъемы для подключения объекта измерений,
внешнего зуммера или мигалки для оповещения
об опасности, внешних датчиков температуры,
устройств USB(«HOST»и «DEVICE»),
компьютера (разъем RS-232), кабеля питания,
лампы сигнализации о подаче тока на объект
измеренийи безопасном режиме,кнопка
аварийного останова, клемма заземления, ЖК-
дисплей, термопринтер, отверстия вентиляции.
Питание измерителя осуществляется от
сети переменного тока.
Дляпредотвращения
несанкционированного доступа приборы имеют
закрепительные клейма, закрывающие головки
винтов, соединяющих части корпуса.
Программное обеспечение
Измеритель имеет встроенное и внешнее программное обеспечение (ПО). Их
характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для
обеспечениянормальногофункционированияприбора,управленияинтерфейсом.Оно
реализовано аппаратно иявляетсяметрологически значимым. Метрологические
характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в
программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-
изготовителем и не доступна для пользователя.
Внешнее ПО (SDK) позволяет выполнять загрузку данных на ПК, просмотр, анализ и
печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 – Характеристики программного обеспечения (ПО)
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентифика-
ционный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Встроенное
Внешнее
Микропрограмма
SDK
Не ниже 3.1.7.0
–
–
–
Алгоритм
вычисления
цифрового
идентификатора
ПО
–
–
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «А» в соответствии с МИ 3286-2010.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики измерителя WR50-13
Измерительный токДиапазон измеренийРазрешение Пределы допускаемой
абсолютной погрешности
30 – 50 А0,00 мкОм – 1,3 Ом0,05 мкОм± (0,001Rизм. + 0,05 мкОм)
15 – 30 А
8 – 15 А
3 – 8 А
1 – 3 А
0,7 – 1 А
0,3 – 0,7 А
0,1 – 0,3 А
25 – 100 мА
25 мА
25 мА
0,0 мкОм – 3,3 Ом
0,0000 мОм – 6,3 Ом
0,0000 мОм – 16,7 Ом
0,000 мОм – 47,2 Ом
0,000 мОм – 71,4 Ом
0,000 мОм – 167 Ом
0,00 мОм – 500 Ом
0,00 мОм – 2 кОм
2 – 10 кОм
10 – 100 кОм
0,1 мкОм
0,2 мкОм
0,5 мкОм
1 мкОм
2 мкОм
5 мкОм
10 мкОм
20 мкОм
200 мОм
20 Ом
± (0,001Rизм. + 0,1 мкОм)
± (0,001Rизм. + 0,2 мкОм)
± (0,001Rизм. + 0,5 мкОм)
± (0,001Rизм. + 1 мкОм)
± (0,001Rизм. + 2 мкОм)
± (0,001Rизм. + 5 мкОм)
± (0,001Rизм. + 10 мкОм)
± (0,001Rизм. + 20 мкОм)
± (0,002Rизм. + 200 мОм)
± (0,008Rизм. + 20 Ом)
Примечание: Rизм. – измеренное значение сопротивления.
Таблица 3 – Технические характеристики измерителя WR50-13
Характеристика
Питание
Значение
От 90 до 264 В; от 47 до 63 Гц
521×432×216
16,6
Габаритные размеры, мм, (длина×ширина×высота)
Масса, кг
Рабочие условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
от – 10 до + 60
до 90 при температуре + 30
°
С
Знак утверждения типа
Знак утверждения типа наносится методом наклейки на лицевую панель приборов и
типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки входит: измеритель сопротивления обмотки WR50-13 зав. № 333169,
кабель питания, рулон бумаги для принтера – 2 шт., предохранитель – 2 шт., токовые кабели – 2
шт., замыкающий кабель – 2 шт., потенциальный кабель – 3 шт., сумка для кабелей, USB флеш
накопитель, руководство по эксплуатации, методика поверки.
Поверка
осуществляется по документу МП 55414-13 «Измерители сопротивления обмотки WR50-13.
Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2013 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01 – 0,02), Р321 (кл. т.
0,01), Р331 (кл. т. 0,01).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителю
сопротивления обмотки WR50-13
1. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
2. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления.
4. Техническая документация фирмы «Raytech GmbH», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма «Raytech GmbH», Швейцария.
Адрес: Oberebenestrasse 11, CH-5620 Bremgarten, Switzerland.
Тел.: +41 56 640 06 70Факс: +41 56 640 06 74.
Web-сайт:
Заявитель
ООО «ЭлектроЛаб», г. Москва.
Адрес: 125124, г. Москва, 3-я улица Ямского поля, д. 2, корп. 26.
Тел./Факс: +7 (495) 787 44 33.
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
