Приложение к свидетельству № 52876
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1739 от 21.08.2018 г.)

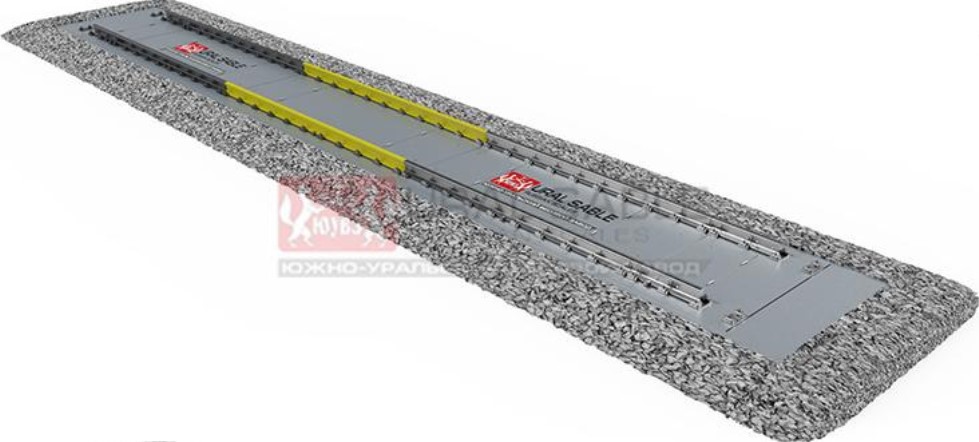

Весы вагонные электронные ВЖД
Назначение средства измерений
Весы вагонные электронные ВЖД (далее – весы) предназначены для измерений массы
железнодорожных транспортных средств на узкой или широкой колее.
Описание средства измерений
Конструктивно весы состоят из модулей.
Грузоприемное устройство (далее – ГПУ), в зависимости от модификации весов, может
состоять из одной или двух грузоприемных платформ. Каждая платформа опирается на четыре
весоизмерительных тензорезисторных датчика (далее – датчик).
Сигнальные кабели датчиков подключены к электронному весоизмерительному устрой-
ству через соединительную коробку.

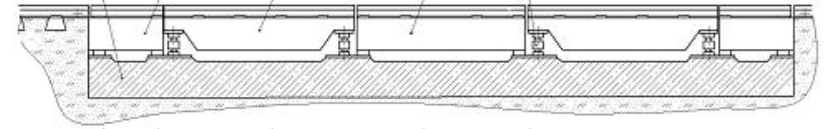

Рисунок 1 – Общий вид ГПУ весов (1 - железобетонный фундамент, 2 - концевая секция
ГПУ, 3 - секция ГПУ, 4 - промежуточная секция, 5 – весоизмерительный тензорезисторный
датчик)
КВ-007КПКВ-007КМКВ-107КС
12345
Лист № 2
Всего листов 8
Преобразователи весоизмерительные КВ
IT1000IT3000AРIT3000М
IT6000EIT6000ETIT8000EIT8000ET
Приборы весоизмерительные IT
CI-200D CI-201D CI-600D NT-580D
Терминалы весоизмерительные CI, NT
CI-2001A СI-6000A
Приборы весоизмерительные CI
Рисунок 2 – Общий вид электронных весоизмерительных устройств
Принцип действия весов основан на преобразовании деформации упругого элемента ве-
соизмерительного тензорезисторного датчика, возникающей под действием силы тяжести
взвешиваемого железнодорожного транспорта, в цифровой или аналоговый электрический сиг-
нал, пропорциональный его массе. Далее этот сигнал обрабатывается. Измеренное значение
массы выводится на дисплей электронного весоизмерительного устройства.
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
- датчики весоизмерительные тензорезисторные ZS, NHS, YBS, GZLB
,
модификации
YBS, ZSF, изготовитель – фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госре-
естр № 57674-14);
- датчики весоизмерительные тензорезисторные QS, S, LS, D, PST, USB, модификации
QS, изготовитель – фирма «Keli Electric Manufacturing (Ningbo) Co., Ltd.», Китай (Госреестр
№ 57673-14);
- датчики весоизмерительные МВ 150, изготовитель – ЗАО «Весоизмерительная компа-
ния «Тензо-М», пос.Красково (Госреестр № 44780-10);
- датчики весоизмерительные тензорезисторные WBK, изготовитель – фирма «CAS
Corporation Ltd», Республика Корея (Госреестр № 56685-14)
- датчики весоизмерительные тензорезисторные WBK-D, изготовитель – фирма «CAS
Corporation Ltd», Республика Корея (Госреестр № 54471-13);
Лист № 3
Всего листов 8
Рисунок 3 – Схема пломбировки соединительной коробки
- датчики весоизмерительные тензорезисторные С, модификации С16А и C16i, изготови-
тель – Фирма "Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.", Китай
(Госреестр № 67871-17);
- датчики весоизмерительные сжатия RС3, изготовитель – фирма «Flintec GmbH», Гер-
мания (Госреестр № 50843-12);
- датчики весоизмерительные тензорезисторные ST, SHB, изготовитель – ООО «Южно-
Уральский Весовой Завод», г.Уфа; (Госреестр № 68154-17);
- датчики весоизмерительные тензорезисторные BGS, BGM, изготовитель – Фирма
"BIGMA Messtechnik GmbH", Германия; (Госреестр № 68746-17).
Электронные весоизмерительные устройства представляют результаты взвешивания и
имеют клавиши управления весами. При использовании в весах цифровых датчиков электрон-
ные весоизмерительные устройства представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-
1−2011). При использовании в весах аналоговых датчиков электронные весоизмерительные
устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1−2011).
В качестве индикатора используются:
- приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A, CI-2001A, изго-
товитель – фирма «CAS Corporation», Республика Корея (Госреестр № 50968-12);
- преобразователь весоизмерительный КВ, модификации КВ-007КП, КВ-007КМ, КВ-
107КС изготовитель – ООО «Южно-Уральский Весовой Завод», г. Уфа;
- приборы весоизмерительные IT, модификации IT1000, IT3000AР, IT6000Е, IT8000Е,
IT6000ЕT, IT8000ЕT изготовитель – фирма «SysTec Systemtechnik und Industrieautomation
GmbH», Германия (Госреестр № 63833-16);
В качестве терминала используются:
- приборы весоизмерительные IT, модификации IT3000М, изготовитель – фирма «SysTec
Systemtechnik und Industrieautomation GmbH», Германия (Госреестр № 63833-16);
- приборы весоизмерительные CI, NT, модификации CI-200D, CI-201D, NT-580D, CI-
600D, изготовитель – фирма «CAS Corporation», Республика Корея (Госреестр № 54472 -13)
Общий вид электронных весоизмерительных устройств приведен на рисунке 2.
Весы снабжены следующими устройствами и функциями (в скобках указаны соответст-
вующие пункты ГОСТ OIML R 76-1−2011):
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2,
Т.2.7.2.3.);
- устройство слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство уравновешивания тары – устройство выборки массы тары (T.2.7.4.1).
Весы могут быть оснащены интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0
для связи с периферийными устройствами (например: принтеры, электронные регистрирующие
устройства, вторичный дисплей, ПК).
Модификации весов вагонных электронных ВЖД имеют обозначение:
Весы вагонные электронные ВЖД-Н-В, где:
[Н] – Максимальная нагрузка (Max), т: 20; 30; 40; 50; 60; 80; 100; 150; 200;
[В] – Условное обозначение весов во взрывозащищенном исполнении (для весов, вы-
полненных не во взрывозащищенном исполнении, индекс отсутствует).
Значения максимальной нагрузки Max, минимальной нагрузки Min, поверочного интервала
e наносятся на маркировочную табличку, закрепляемую на ГПУ и индикаторе (терминале) весов.
Места пломбировки от несанкционированного доступа приведены на рисунках 3 – 4
(1 – свинцовая пломба, 2 – мастичная пломба).
1
Лист № 4
Всего листов 8
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным, используется в ста-
ционарной (закрепленной) аппаратной части.
СI-6000ACI-2001A
Приборы весоизмерительные СI
1
CI-200D, CI-201DNT-580DCI-600D
Терминалы весоизмерительные СI, NT
11
или
Приборы весоизмерительные КВ-007КП (слева) и КВ-007КМ, КВ-107КС (справа
приведены два варианта)
112
Для IT1000, IT3000AР, IT6000Е, IT8000Е, IT6000ЕT, IT8000ЕT перемычка устанавливается на
плате АЦП
Пломбировка
W1
Перемычка
W1
Для IT3000М
Приборы весоизмерительные IT
Рисунок 4 – Схема пломбировки электронных весоизмерительных устройств
Перемычка
W1
Пломбировка
W1
Лист № 5
Всего листов 8
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее индикатора (терминала) при включении весов, а также доступен для просмотра через
меню (только для весоизмерительных приборов CI).
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воз-
действий соответствует требованиям ГОСТ OIML R 76-1−2011 п. 5.5.1 «Устройства со встроен-
ным программным обеспечением». ПО не может быть модифицировано или загружено через
какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации, используется:
– в индикаторах CI-6000A, CI-2001A, КВ – переключатель юстировки, расположенный
внутри пломбируемого корпуса;
– в терминалах CI-200D, CI-201D, NT-580D, CI-600D – переключатель юстировки, рас-
положенный внутри пломбируемого корпуса;
– в приборах весоизмерительных IT3000М – переключатель юстировки, расположенный
на печатной плате внутри пломбируемого корпуса, а также пароль ограничивающий доступ к
настройкам;
– в приборах весоизмерительных IT1000, IT3000AР, IT6000Е, IT8000Е, IT6000ЕT,
IT8000ЕT – переключатель юстировки, расположенный на печатной плате внутри пломбируе-
мого корпуса, а также пароль ограничивающий доступ к параметрам юстировки.
Уровень защиты от преднамеренных и непреднамеренных изменений соответствует
уровню «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Идентификационные
данные ПО приведены в таблице 1.
Идентификационные дан-
ные (признаки) в зависимо-
сти от электронного весо-
измерительного устройства
Идентификационное
наименование
ПО
Номер версии (идентифи-
кационный номер) ПО, не
ниже
Цифровой
идентификатор
ПО
Таблица 1
CI-6000A CI-6000 series firmware 1.01, 1.02, 1.03 -
CI-2001A CI-2000 series firmware 1.00, 1.01, 1.02 -
CI-200D, CI-201DCI-200D series firmware 2.02, 2.03, 2.04, 2.05, 2.06-
NT-580D NT-580D firmware2.03, 2.04, 2.05, 2.06, 2.07-
CI -600D CI-600D firmware1.00, 1.01, 1.02, 1.03, 1.04-
КВ-007 не применяется U01E, U02E -
КВ-107КС не применяется V03. xy
1)
-
IT1000 не применяется V1. xy
1)
-
IT3000М не применяется V4. xy
1)
-
IT3000AР не применяется V2.xy
1)
-
IT6000Е(Т) не применяется V4. xy
1)
-
IT8000Е(Т) не применяется V4. xy
1)
-
Примечание:
1)
xy – обозначение номера версии метрологически незначимой части ПО.
Лист № 6
Всего листов 8
Метрологические и технические характеристики
Мод фикаци весов
рактеристика
Таблица 2 – Метрологические характеристики весов
Метрологическая ха-
ВЖДВЖДВЖД- ВЖД-
и
ВЖД-
я
ВЖД-
-20 -30 40506080
ВЖД- ВЖД- ВЖД-
100 150 200
Класс точности по
ГОСТ OIMLIII (средний)
R 76-1−2011
Максимальная нагрузка
(Max), т
2030405060
80100
150200
Поверочный интервал е,
и действительная цена
деления d, (e=d), т
0,010,010,020,020,02
0,050,05
0,050,1
Число поверочных ин-
тервалов (n)
20003000200025003000
16002000
30002000
Диапазон
уравновешивания тары
100 % от Max
220
+
10%
-
15%
50±1
Значение характеристики
от -50 до +50
от -50 до +50
от -50 до +50
от -50 до +50
от -40 до +50
от -40 до +50
от -10 до +40
от -10 до +40
от -10 до +40
от -30 до +40
от -10 до +40
от -10 до +40
от -10 до +40
Таблица 3 – Технические характеристики весов
Наименование характеристики
Диапазон температуры для ГПУ, °С:
– при использовании датчиков ST, SHB
– при использовании датчиков BGS, BGM
– при использовании датчиков С16А и C16i
– при использовании датчиков MB-150
– при использовании датчиков WBK
– при использовании датчиков WBK-D
– при использовании датчиков ZSF, YBS
– при использовании датчиков QS
– при использовании датчиков RC3
Диапазон температуры для индикатора (терминала), °С:
– при использовании КВ-007КП(КМ)
– при использовании КВ-107КС
– при использовании IT
– при использовании CI-200D, CI-201D, NT-580D, CI-600D
Параметры электропитания от сети переменного тока:
- напряжение, В
- частота, Гц
Параметры электропитания от сети постоянного тока (ак-
кумуляторной батареи):
- напряжение, В
6; 12
Знак утверждения типа
наносится на маркировочные таблички, расположенные на индикаторе или терминале и на кор-
пусе ГПУ весов и типографским способом на титульные листы эксплуатационной документа-
ции.
Лист № 7
Всего листов 8
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Весы вагонные электронные
Руководство по эксплуатации. Паспорт
Руководство по эксплуатации. Паспорт на электронное весоизме-
рительное устройство
Обозначение
ВЖД
--
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляетсяпоприложениюДА«Методикаповеркивесов»
ГОСТ OIML R 76-1 – 2011 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспе-
чения приведены в руководстве по эксплуатации № РЭ 4274-005-15285126-12.
Основные средства поверки: гири, соответствующие классу точности М
1
, М
1-2
по
ГОСТ OIML R 111-1 – 2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на переднюю панель индикатора весов.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам вагонным
электронным ВЖД
ГОСТ OIML R 76-1−2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания»
ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений массы»
ТУ4274-005-15285126-12 «Весы вагонные электронные ВЖД»
Изготовитель
Общество с ограниченной ответственностью «Южно-Уральский Весовой Завод»
(ООО «ЮУВЗ»)
ИНН 0256013376
Юридический адрес: 450022, РеспубликаБашкортостан, г. Уфа, ул. Менделеева, 134, корпус 6
Фактический адрес: 453500, Республика Башкортостан, г. Белорецк, ул. Мост БЖД, 88/1
Тел./факс: (34792)4-71-08 / (34792)4-71-09
E-mail:
Лист № 8
Всего листов 8
Испытательные центры
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа №30004-13 от 26.07.2013 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35, 36
Телефон: (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
(Редакция приказа Росстандарта № 1739 от 21.08.2018 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46123-10 | Весы конвейерные автоматические непрерывного действия | М8400 | ООО НПП "Метра", г.Обнинск | 1 год | Перейти |
| 56386-14 | Весы вагонные | ВВС | ООО "Мера", г.Челябинск | 1 год | Перейти |
| 12566-90 | Весы платформенные с ПНВ-3000кг | Нет данных | Фирма "Botek Intersafe", Швеция | 1 год (ГОСТ 8.002-71) | Перейти |
| 14334-94 | Весы | G 150 D | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
| 76-47 | Весы образцовые 3-го класса грузоподъемностью 5 кг и 20 кг | Нет данных | Завод "Госметр", г.С.-Петербург | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
