Номер госреестра:
55376-13
Наименование СИ:
Весы платформенные электронные
Обозначение типа:
31.362
Производитель:
Фирма "Robotron", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 23 шт. с зав.№ 4336Р91, 4337Р101, 4338P111, 4339P121, 4136P11, 4137P21, 4138P31, 4139P41, 4236P51, 4237P61, 4238P71, 4239P81, 4436P131, 4437P141, 4438P151, 4439P161, 6026P11, 6026P21, 6066P31, 6066P41, 6146P21, 6227P31, 6106P11
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52872
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы платформенные электронные 31.362
Назначение средства измерений
Весы платформенные электронные 31.362 (далее – весы) предназначены для
статического измерения массы пакетов из стальных прутков круглого сечения длиной до 4 м на
участкестана 350 сортопрокатного цеха №2 ОАО «Оскольский электрометаллургический
комбинат» (ОАО «ОЭМК»).
Описание средства измерений
Принцип действия весов основан на преобразовании действующей на весы силы,
создаваемойвзвешиваемымгрузом,вдеформациюупругихэлементовдатчиков
весоизмерительных тензорезисторных, и в последующем преобразовании этой деформации в
электрический сигнал.Сигналыот датчиковвесоизмерительныхтензорезисторных
преобразуются в цифровые при помощи контроллера и результаты взвешивания отображаются
в единицах массы на мониторе. Взвешивание происходит в статическом режиме. Весы
снабжены автоматической и полуавтоматической установкой нуля.
Конструктивновесысостоятизгрузоприемногоустройства,прибора
весоизмерительного DISOMAT Т настенного исполнения и монитора, размещенного в
опрераторской. Грузоприемное устройство состоит из грузоприемной платформы - рамы с
оснасткой (цепные мульды), которая опирается на комплект из четырех датчиков
весоизмерительных тензорезисторных типа С грузоподъемностью 5 т, изготовленных фирмой
«Hottinger Baldwin Messtechnik GmbH», Германия, номер по Госреестру 20784-03.
Лист № 2
Всего листов 5

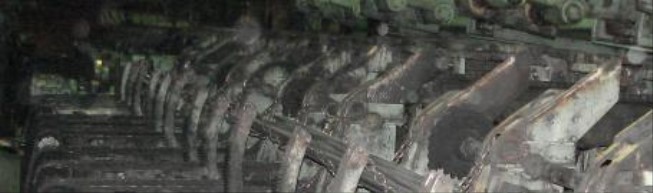

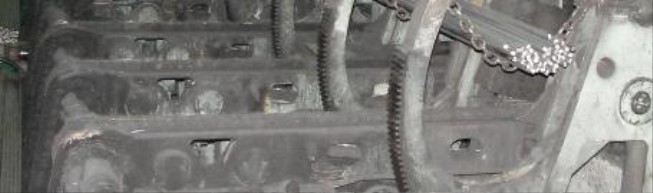

Общий вид весов платформенных электронных 31.362 представлен на рисунке 1.
Цепные мульды
Рисунок 1 – Весы платформенные электронные 31.362
Места установки датчиковГрузоприемная платформа
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение ПО является встроенным и делится на метрологически значимое
и метрологически незначимое.
ПО встроено в прибор весоизмерительный DISOMAT Т.
ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс
после загрузки. Доступ к изменению ПО осуществляется только в сервисном режиме, вход в
который защищен административным паролем. Индентификационным признаком ПО служит
номер версии, который может быть вызван с помощью специализированного оборудования
производителя.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
DISOMAT Т
-*
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
V 2.6-3
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
-*
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
-*
*Примечание – Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма
исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется при индентификации
встроенного ПО весов.
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С».
Метрологические и технические характеристики
Метрологические и технические характеристики весов приведены в таблице 2.
Таблица 2
Значение характеристики
5000
100
5
10
500
Наименование характеристики
Максимальная нагрузка, Max, кг
Минимальная нагрузка, Мin, кг
Действительная цена деления, d, кг
Поверочное деление, e, кг
Число поверочных делений, n
Пределы допускаемой абсолютной
погрешности при поверке для нагрузки m, ± кг
от 100 до 500 кг включ.
свыше 500 до 2000 кг включ.
свыше 2000 до 5000 кг включ.
Время прогрева, мин, не менее
5
10
15
5
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в
настоящем описании типа приведены в соответствии с требованиями ГОСТ OIML R 76-1-2011.
Лист № 4
Всего листов 5
соответствуютудвоенному
Пределы допускаемой погрешностипри эксплуатации
значению пределов допускаемой погрешности при поверке.
Условия эксплуатации весов:
- диапазон рабочих температур,
°
С
- относительная влажность воздуха, %
от минус 10 до плюс 40
от 30 до 80
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульном листе
Руководства по эксплуатации весов.
Комплектность средства измерений
Весы платформенные электронные 31.3621 комп.
Комплект соединительных кабелей1 комп.
Техническая документация фирмы-изготовителя1 шт.
Методика поверки1 шт.
Поверка
Поверка осуществляется по документу МП 032-11-017-2013 «Весы платформенные
электронные 31.362. Методика поверки», утвержденному ГЦИ СИ ФБУ «Липецкий ЦСМ» в
2013 г.
Основные средства поверки – гири, соответствующие классам точности Е
2,
F
2
, F
1
, М
1
в
соответствии с требованиями ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для
средств измерений массы».
Сведения о методиках (методах) измерений
Метод измерений содержится в Руководстве по эксплуатации весов платформенных
электронных 31.362.
Нормативные и технические документы
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
МП 032-11-017-2013 «Весы платформенные электронных 31.362. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Областьприменениявесов –осуществление торговли и товарообменных операций,
выполнение работ по расфасовке товаров.
Лист № 5
Всего листов 5
Изготовитель
Фирма «Robotron», Германия
Заявитель
ОАО «Оскольский электрометаллургический комбинат»(ОАО «ОЭМК»),
309515 Белгородская обл., г. Старый Оскол
тел. (4725) 37-49-94, факс . (4725) 37-43-60
Испытательный центр
ГЦИ СИ ФБУ «Липецкий ЦСМ»,
398017 г. Липецк, ул. Гришина, д. 9а
тел. (4742) 43-12-82, факс . (4742) 43-27-47
Аттестат аккредитации ГЦИ СИ ФБУ «Липецкий ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30085-11 от 11.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ______________ 2013 г.
