Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ 8008-ВУ, ДМ 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ, ГРСИ 55366-13
Номер госреестра:
55366-13
Наименование СИ:
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые
Обозначение типа:
ДМ 8008-ВУ, ДМ 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ
Производитель:
ЗАО "Сектор-М", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52862
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые
ДМ 8008-ВУ, ДМ 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ,
ДА 8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ
Назначение средства измерений
Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые
ДМ 8008-ВУ, ДМ 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008-ВУ,
ДА 8008А-ВУ,ДА 8008А-Кс-ВУ(далее–приборы)предназначеныдляизмерений:
избыточного и вакуумметрическогодавлениянеагрессивных,некристаллизующихся
жидкостей, газа и пара, в том числе кислорода, ацетилена, жидкого, газообразного и водного
раствора аммиака, а также избыточного и вакуумметрического давления углеводородного газа
и водогазонефтяной эмульсии с объемным содержанием сероводорода и
углекислого газа до
25 % каждого, с весовым содержанием неорганических солей и парафина до 10 %.
Описание средства измерений
Принцип действия приборов основан на уравновешивании измеряемого давления
силами упругой деформации манометрической пружины.
Под воздействием измеряемого давления
свободный конец
пружины перемещается
и
через передаточный механизм приводит во вращательное движение указательную стрелку
прибора.
Виброустойчивость приборов обеспечивается за счёт заполнения полости корпуса
полиметилсилоксановой жидкостью ПМС-300.
Приборы изготавливаются в корпусе из алюминиевых сплавов диаметром 100 мм с
радиальным и осевым расположением штуцера.

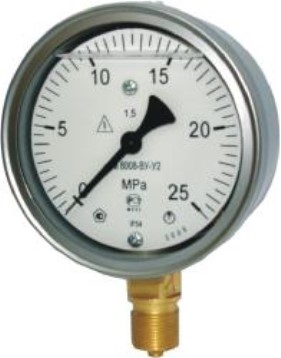

Общий вид прибора приведен на рисунке 1.
Рисунок 1 - Общий вид прибора
Лист № 2
Всего листов 4
Обозначение
Измеряемая среда
ДМ 8008-ВУ
жидкость
ДМ 8008А-ВУ
аммиак
ДМ 8008А-Кс-ВУ
ДВ 8008А-Кс-ВУ
от минус 0,1 до 0
от минус 1 до 0
ДА 8008-ВУ
ДА 8008А-ВУ
аммиак
ДА 8008А-Кс-ВУ
Схема обозначения мест для нанесения оттиска клейма поверителя приведена на
рисунке 2.
Рисунок 2 - Схема обозначения мест для нанесения оттиска клейма поверителя
Метрологические и технические характеристики
Условное обозначение и диапазоны измерений приборов приведены в таблице 1.
Таблица 1
Диапазон измерений прибора
МПа кг/см
2
жидкость, пар, газ в т.ч.
кислород, ацетилен
жидкость, пар, газ в т.ч.
кислород
ДВ 8008-ВУ
от (от 0 до 0,1) до
(от 0 до 25)
от (от 0 до 40) до
(от 0 до 60)
от (от 0 до 100) до
(от 0 до 160)
от (от 0 до 0,1) до
(от 0 до 60)
от (от 0 до 0,1) до (от
0 до 160)
от минус 0,1 до 0
от (от 0 до 1) до
(от 0 до 250)
от (от 0 до 400) до
(от 0 до 600)
от (от 0 до 1000) до
(от 0 до 1600)
от (от 0 до 1) до
(от 0 до 600)
от (от 0 до 1) до
(от 0 до 1600)
от минус 1 до 0
углеводородный газ и
водогазонефтяная эмульсия
пар, газ
углеводородный газ и
водогазонефтяная эмульсия
жидкость, пар, газ в т.ч.
кислород, ацетилен
от (от минус 0,1 до 0)
до (от 0,06 до 2,4)
от (от минус 0,1 до 0)
до (от 0,06 до 2,4)
от (от минус 0,1 до 0)
до (от 0,06 до 2,4)
от (от минус 1 до 0)
до (от 0,6 до 24)
от (от минус 1 до 0)
до (от 0,6 до 24)
от (от минус 1 до 0)
до (от 0,6 до 24)
углеводородный газ и
водогазонефтяная эмульсия
Пределы допускаемой основной приведенной погрешности измерений избыточного и
вакуумметрического давления, %,
±
1,5.
Вариация показаний не превышает абсолютного значения пределов допускаемой
приведенной погрешности измерений избыточного и вакуумметрического давления
.
Предельно допустимое рабочее избыточное давление составляет 75 % диапазона
измерений.
Предельно допустимое рабочее вакуумметрическое давление составляет 100 %
диапазона измерений.
Лист № 3
Всего листов 4
По устойчивости к воздействию температуры и влажности окружающего воздуха
приборы соответствуют группе исполнения С4 по ГОСТ Р 52931-2008 и имеют: исполнение У
категорию 2 и исполнение Т категории 2 по ГОСТ 15150-69, но для работы при температуре
окружающего воздуха от минус 45 до плюс 60 °С.
Изменение показаний прибора от воздействия температуры окружающего воздуха,
выраженное в процентах от диапазона показаний, не превышает значения, определяемого по
формуле:
D = ±
К
t
×D
t,
где К
t
– температурный коэффициент, не более 0,06 %/
°
С;
для приборов с мембранным разделителем, не более 0,1 %/
°
С;
∆t – абсолютное значение разности температур, определяемое по формуле
D
t
=
t
2
-
t
1
,
где t
2
– предельное значение температуры, °С;
t
1
– температура окружающего воздуха 20
°
С с допускаемым отклонением ± 5
°
С.
Степень защиты приборов, обеспечиваемая оболочкой, по ГОСТ 14254-96 IP54.
По устойчивости к механическим воздействиям приборы имеют исполнение V4 по
ГОСТ Р 52931-2008.
Габаритные размеры прибора:
- с радиальным расположением штуцера, мм, не более 108×146×56;
- с осевым расположением штуцера, мм, не более 108 ×109×93.
Масса, кг, не более0,9.
Средняя наработка на отказ, ч 80000.
Средний срок службы, лет 10.
Знак утверждения типа
Знак утверждения типа наносится на циферблат методом офсетной печати и на
эксплуатационную документацию – типографским способом.
Комплектность средства измерений
1 экз.
на каждые 10 шт.
приборов
1 экз.
Комплект поставки соответствует таблице 2.
Таблица 2
НаименованиеКоличество
1. Прибор 1 шт.
2. ПЛКЕ2.2.283.346РЭ«Манометры,вакуумметрыи
мановакуумметры показывающие виброусточивые ДМ 8008-ВУ, ДМ
8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ,
ДА 8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ. Руководство по
эксплуатации»
3. ПЛКЕ2.2.283.346ПС«Манометры,вакуумметрыи
мановакуумметры показывающие виброусточивые ДМ 8008-ВУ, ДМ
8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ, ДВ 8008А-Кс-ВУ, ДА
8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ. Паспорт»
Поверка
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры,
вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и
самопишущие. Методика поверки».
Сведения о методиках (методах) измерений
Метод
вакуумметры
измеренийприведен
имановакуумметры
в документе ПЛКЕ2.2.283.346 РЭ «Манометры,
показывающие виброусточивые ДМ 8008-ВУ,
Лист № 4
Всего листов 4
ДМ8008А-ВУ,ДМ8008А-Кс-ВУ,ДВ8008-ВУ,ДВ8008А-Кс-ВУ,ДА 8008-ВУ,
ДА 8008А-ВУ, ДА 8008А-Кс-ВУ. Руководство по эксплуатации».
Нормативные и технические документы
1.ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры,
тягомеры и тягонапоромеры. Общие технические условия».
2.ТУ 4212-003-42368375-01 «Манометры, вакуумметры и мановакуумметры
показывающие виброусточивые ДМ 8008-ВУ, ДМ 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008-ВУ,
ДВ 8008А-Кс-ВУ, ДА 8008-ВУ, ДА 8008А-ВУ, ДА 8008А-Кс-ВУ. Технические условия»
3.ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная
поверочная схема для средств измерений избыточного давления до 250 МПа.
4.МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролянадсоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасных производственных объектов.
Изготовитель
Закрытое акционерное общество «Сектор-М» (ЗАО «Сектор-М»)
Юридический адрес : 634061, г. Томск, пр. Комсомольский, д.62
тел:(3822) 41-77-74
факс (3822) 41-77-74
е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Юридический адрес: 634012, Томская область, г. Томск, ул. Косарева, д. 17а
тел: (3822) 55-44-86
факс: (3822) 56-19-61, 55-36-76
е-mail:
сайт:
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013 г
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
«
»
2013 г.
