Комплексы измерительно-вычислительные АЭФТ-ЭКОСТОК, ГРСИ 55342-13
Номер госреестра:
55342-13
Наименование СИ:
Комплексы измерительно-вычислительные
Обозначение типа:
АЭФТ-ЭКОСТОК
Производитель:
ЗАО "Агентство эффективных технологий" (АЭфТ), г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52836
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительно-вычислительные «АЭФТ-ЭКОСТОК»
Назначение средства измерений
Комплексы измерительно-вычислительные «АЭФТ - ЭКОСТОК» (далее – комплексы)
предназначены для измерения среднего объемного расхода и объема жидких сред.
от 32 до 300
А; В
от 32 до 300
B; C
от 32 до 500
A
Описание средства измерений
Принцип действия комплексов основан на измерении электродвижущей силы (ЭДС),
пропорциональной скорости потока, возникающей при протекании потока жидкости через соз-
даваемое системой электромагнитов магнитное поле. ЭДС воспринимается электродами и пре-
образуется в значение среднего объемного расхода и/или объема.
Комплексы состоят из измерительного преобразователя расхода жидкости (ПР) и уст-
ройства измерительно-вычислительного (УИВ).
ПР представляет собой конструкцию, состоящую из первичного преобразователя рас-
хода (ППР) и присоединительной арматуры. На патрубке ППР, изготавливаемом из немагнит-
ного материала, располагается система электромагнитов, создающая магнитное поле в потоке, и
электроды для контакта с протекающей жидкостью. В качестве ППР в составе ПР могут приме-
няться: первичные преобразователи расхода «ЭКОСТОК-ППР», расходомеры-счетчики элек-
тромагнитные «ВЗЛЕТ ТЭР» (регистрационный № 39735-08 в Государственном реестре средств
измерений РФ), расходомеры-счетчики электромагнитные «SITRANS FM» (регистрационный
№ 35024-12 в Государственном реестре средств измерений РФ). ППР может размещаться в гер-
метичном водопыленепроницаемом корпусе. Конструкция ПР
обеспечивает его установку на
объекте без дополнительных прямолинейных участков.
УИВ принимает и обрабатывает сигналы от ПР (частотно-импульсный и/или цифровой
– RS-232/RS485), обеспечивает взаимодействие с периферийными устройствами, хранение в
энергонезависимой памяти необходимых для работы параметров, результатов измерений и их
вывод на устройства индикации, а также передачу по цифровым интерфейсам RS-232/RS485. В
качестве УИВ могут применяться: устройство измерительно-вычислительное «ЭКОСТОК-
УИВ», комплексы измерительно-вычислительные «ВЗЛЕТ» (регистрационный № 21471-12 в
Государственном реестре средств измерений РФ), вычислители «ЭЛЬФ и КАРАТ-307» (регист-
рационный № 45543-10 в Государственном реестре средств измерений РФ).
Степень защиты по ГОСТ 14254-96: для ПР – IP68; для УИВ – IP54.
Комплексы имеют ряд исполнений, указанных в таблице 1.
Таблица 1
Исполнение
Тип ППР
Диаметр
условного
прохода, мм
Тип УИВ
Класс
точности
ЭКОСТОК – 11
ЭКОСТОК – 12
ЭКОСТОК – 13
ЭКОСТОК – 21
ЭКОСТОК – 22
ЭКОСТОК – 23
ЭКОСТОК – 31
ЭКОСТОК – 32
ЭКОСТОК – 33
Trial ТЭР
ВЗЛЕТ ТЭР
ВЗЛЕТ ТЭР
ЭКОСТОК-ППР
ЭКОСТОК-ППР
ЭКОСТОК-ППР
SITRANS FM
SITRANS FM
SITRANS FM
КИВ ВЗЛЕТ
ЭКОСТОК-УИВ
ЭЛЬФ
КИВ ВЗЛЕТ
ЭКОСТОК-УИВ
ЭЛЬФ
КИВ ВЗЛЕТ
ЭКОСТОК-УИВ
ЭЛЬФ
Лист № 2
Всего листов 6

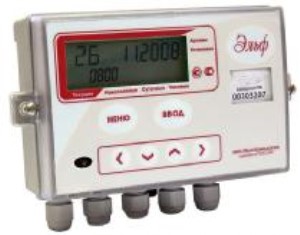

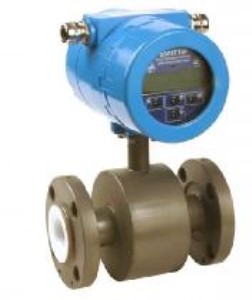

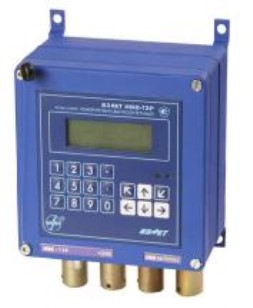

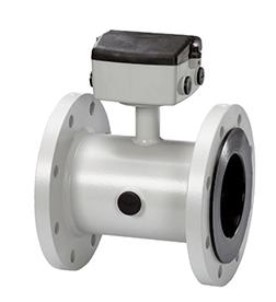

Общий вид комплексов приведен на рисунке 1.
Рисунок 1 - Общий вид комплексов различных исполнений.
Программное обеспечение
Программное обеспечение (ПО) комплексов предназначено
для обработки сигналов,
выполнения математической обработки результатов измерений, обеспечения взаимодействия с
периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и
их вывода на устройства индикации.
ПО комплексов является встроенным. ПО после включения питания проводит ряд са-
модиагностических проверок, во время работы осуществляет сбор и обработку поступающих
данных, а также циклическую проверку целостности конфигурационных данных.
2
Для защиты от несанкционированного доступа ППР комплексов должен быть оплом-
бирован в соответствии с рисунком 2.
1
1 – пломбировочное отверстие
2 – пломба
Рисунок 2 - Схема пломбировки комплексов
Лист № 3
Всего листов 6
975146763167e8577
07afd3bbcae15e3
MD5
Идентификационные данные ПО комплексов приведены в таблице 2.
Таблица 2
Исполнение Наимено-
вание ПО
Идентифи-
кационное
наимено-
вание ПО
ЭКОСТОК – Х1 ИВК-101
Номер версии ПОЦифровойАлгоритм
(идентифи- идентификатор ПО вычисления
кационный (контрольная сумма цифрового
номер)исполняемого кода) идентификатора
ПО
76.60.02.000х2B86
ЭКОСТОК – Х1
ЭКОСТОК – Х1
ИВК-102
ИВК-103 ВЗЛЕТ ИВК
76.64.00.01
76.63.00.01
0х7D34
0хB36C
82.01.91.110х3B0B
76.62.01.010хD7D6CRC16
ЭКОСТОК – Х1 ИВК-ППД
ЭКОСТОК – Х1 ИВК-ТЭР
ЭКОСТОК – Х2 Микро-
программа
Экосток
УИВ
UIV.hex1.00
ЭКОСТОК – Х3 ELF Up_elf2010_
07_01(6).msc
01.07.100x1ADBCRC16
ПО комплексов не может быть модифицировано или загружено через какой-либо ин-
терфейс на уровне пользователя.
Защита ПО комплексов от преднамеренных и непреднамеренных изменений соответст-
вует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики комплексов приведены в таблице 3.
Таблица 3
Значение
2
1
Диаметр условного прохода ПР, DN, мм
- минимальный
- максимальный
Диапазон измерений расхода, м
3
/ч
32
500
от 0,001 Q
наиб
до Q
наиб
где Q
наиб
= 0,0283 DN
2
Пределы допускаемой основной относительной
погрешности комплексов при измерении сред-
него объемного расхода, объема жидкости в
диапазоне расходов от 0,03 Q
наиб
до Q
наиб
со-
ставляют, %:
- класс А
- класс В
- класс С
±
0,5
±
1,5
±
3,0
Пределы допускаемой основной приведенной
погрешности комплексов при измерении сред-
него объемного расхода, объема жидкости в
диапазоне расходов от 0,001 Q
наиб
до 0,03 Q
наиб
составляют, %
±
0,5
Лист № 4
Всего листов 6
от 187 до 242
50±1
от минус 10 до плюс 50
от 5 до 50
2
± 0,1 на каждые 10°С
± 0,2
от 0 до 90
24
25
Продолжение таблицы 3
1
Дополнительная относительная погрешность
комплексов от изменения температуры окру-
жающей среды (место установки ПР) в преде-
лах рабочего диапазона, %, не более
Дополнительная относительная погрешность
комплексов от изменения температуры изме-
ряемой жидкости в пределах рабочего диапа-
зона, %, не более
Температура измеряемой жидкости,
о
С
Параметры электрического питания
- от сети переменного тока
напряжение, В
частота, Гц
- от сети постоянного тока
напряжение, В
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- температура окружающей среды, °С
для ПР
для УИВ
- относительная влажность при температуре
35
°
C и более низких темературах
без конденсации влаги, %
для ПР
для УИВ
Габаритные размеры, мм
Масса, кг, не более
95
80
2200
´
800
´
800
250
Знак утверждения типа
наносится на лицевую панель комплексов методом шелкографии и на титульный лист паспорта
типографским способом.
Наименование и условные обозначения
Обозначение
Комплектность средства измерений
Таблица 4
Кол-
во
401250-001-72424800-13
1
1
1
401250-001-72424800-13 ПС
1. Комплекс измерительно – вычислительный
«АЭФТ-ЭКОСТОК»
2. Комплект монтажных частей
3. Комплект эксплуатационной документации в
составе:
- паспорт
- руководство по эксплуатации с методикой
поверки
401250-001-72424800-13 РЭ
Лист № 5
Всего листов 6
Поверка
осуществляется по методике, изложенной в
разделе 5 «Методика поверки» документа «Ком-
плексы измерительно-вычислительные «АЭФТ - ЭКОСТОК». Руководство по эксплуатации»
401250-001-72424800-13 РЭ, утвержденной ГЦИ СИ ЗАО КИП «МЦЭ» в августе 2013 г.
Основное поверочное оборудование:
-
установка поверочная для поверки
методом измерения объема (среднего расхода) с
пределами допускаемой относительной погрешности не более 1/3 пределов допускаемой отно-
сительной погрешности комплексов;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, частота следования импульсов
от 0,5 до 3000 Гц, пределы допускаемой погрешности при измерении и формировании количе-
ства импульсов (частоты) не превышают:
±
0,1 %, диапазон измерения постоянного тока от 0 до
25 мА, пределы допускаемой погрешности при измерении и формировании сигналов постоян-
ного тока
±
0,15%;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты
не более
±
0,10 %, абсолютная погрешность измерения количества импульсов не более
±
1 имп.
Допускается применение другого оборудования с метрологическими характеристика-
ми, не уступающими характеристикам приведенных средств измерения.
Сведения о методах измерений
Сведения о методах измерения содержатся в документе «Комплексы измерительно-
вычислительные «АЭФТ - ЭКОСТОК». Руководство по эксплуатации» 401250-001-72424800-13
РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам из-
мерительно-вычислительным «АЭФТ - ЭКОСТОК»
1 ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие тех-
нические требования и методы испытаний».
2 ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений объемного расхода жидкости в диапазоне 3∙10
-6
÷
10 м
3
/с».
3 ТУ 401250-001-72424800-13 «Комплексы измерительно-вычислительные «АЭФТ -
ЭКОСТОК». Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
при осуществлении торговли и товарообменных операций.
Заявитель
Общество с ограниченной ответственностью «РКС-Энерго» (ООО «РКС-Энерго»).
Адрес: 190020, РФ, г. Санкт-Петербург, ул. Курляндская, д. 37, лит. А, пом. 215.
тел/факс: (812) 334-5550.
электронная почта:
Изготовитель
Закрытое акционерное общество «Агентство эффективных технологий» (ЗАО «АЭфТ»).
Юридический адрес: 198095, РФ, г. Санкт-Петербург, ул. Розенштейна, д.21.
Почтовый адрес: 198095, РФ, г. Санкт-Петербург, ул. Розенштейна, д.19.
тел: (812)386-11-06, факс (812)334-15-76,
электронная почта:
.
Лист № 6
Всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8.
тел: (495) 491 78 12, (495) 491 86 55
электронная почта:
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18765-04 | Комплексы измерительные для определения импульсного сопротивления контуров заземления | ИК-1 | ООО "НПФ Электротехника: наука и практика", г.Москва | 1 год | Перейти |
| 21082-01 | Комплексы дозирования количества жидкости | ПТК-100 | ООО фирма "Мастер+", г.Ливны | 1 год | Перейти |
| 20439-00 | Комплексы программно-технические для учета электроэнергии | Учет-Э-ГЖД | МПС РФ ГП "Горьковская железная дорога", г.Нижний Новгород | 6 лет | Перейти |
| 67317-17 | Системы измерительно-проекционные | GeoMax Zoom3D | Фирма "GeoMax AG", Швейцария | 1 год | Перейти |
| 34435-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ОАО "Сибнефтепровод". Измерительно-информационный комплекс НПС "Самотлор-1" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
