Номер госреестра:
55307-13
Наименование СИ:
Делитель напряжения
Обозначение типа:
ДНКИ-140/600
Производитель:
ООО "ТЕСТСЕТ", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52798
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Делитель напряжения ДНКИ-140/600
Назначение средства измерений
ДелительнапряженияДНКИ-140/600предназначендляизмерениясзаписьюна
регистрирующем приборе напряжения постоянного и переменного тока, переходного
восстанавливающегося напряжения и напряжения на электрической дуге при испытаниях на
коммутационную способность высоковольтных аппаратов.
Описание средства измерений
Принцип действия делителя напряжения основан на масштабном преобразовании
высокого напряжения в низкое напряжение с последующим измерением или записью его с
помощью измерительного или регистрирующего прибора. Делитель напряжения ДНКИ-
140/600
состоит из двух делителей: ДН-600 и ДН
Д
,
конструктивно объединенных в
общем
корпусе и включенных параллельно. При коммутационных испытаниях напряжение от
источника питания подается к испытываемому выключателю и обоим делителям. В процессе
испытаний на выключателе появляется электрическая дуга. Напряжение дуги (до 2 кВ)
измеряется в крупном масштабе каналом делителя ДН
Д
, а после гашения электрической дуги
переходное восстанавливающееся напряжение (до 600 кВ) измеряется по каналу делителя
ДН-600.
Делитель напряжения ДН-600 является емкостно-резистивным. Высоковольтное плечо
представляет собой многозвенный блок, каждое звено которого содержит высоковольтные
конденсаторыишунтирующиерезисторы.RC-звеньясоединенымеждусобой
последовательно и выполнены идентично. Последовательно с конденсаторами включены
демпфирующие резисторы. Низковольтное плечо делителя ДН-600 также состоит из
конденсаторов и резисторов и является расщепленным. Оно имеет выносной блок,
располагаемый непосредственно вблизи регистрирующего устройства и содержащий
подстроечные конденсаторы. Это позволяет подстраивать коэффициент деления с учетом
внешних емкостных связей.
Делитель напряжения ДН
Д
является резистивным и дополнительно содержит
ограничитель напряжения на 3 кВ, включенный параллельно низковольтному плечу.
Благодаря такой схеме испытательное напряжение вначале регистрируется каналом делителя
ДН
Д
, а затем при достижении 3 кВ - каналом делителя ДН-600.
Корпусом делителя ДНКИ-140/600 служит полый стеклопластиковый изолятор с
фланцами, наружная поверхность которого покрыта слоем силиконовой резины. На нижнем
фланце смонтированы два блока, содержащих низковольтные плечи делителей. На верхнем
фланце смонтирована герметичная коробка, в которой расположены изолированные от
корпуса высоковольтные выводы. RC-звенья делителя ДН-600 закреплены на изоляционном
стержне, расположенном по оси изоляционного цилиндра из стеклотекстолита. На наружной
поверхностиизоляционногоцилиндрасмонтированыпроволочныерезисторы
высоковольтного плеча делителя ДН
Д
. Корпуса резисторов во время испытания могут
нагреваться до температуры 200-240 ºС, поэтому электрические соединения и крепления
выполнены без применения пайки (на винтах). Корпус делителя заполнен элегазом до
избыточного давления 0,4 МПа. Корпус закреплен на опорной раме, укомплектованной
колесиками со стопоромдля перемещенияделителя по испытательномуполю.
Лист № 2
Всего листов 4

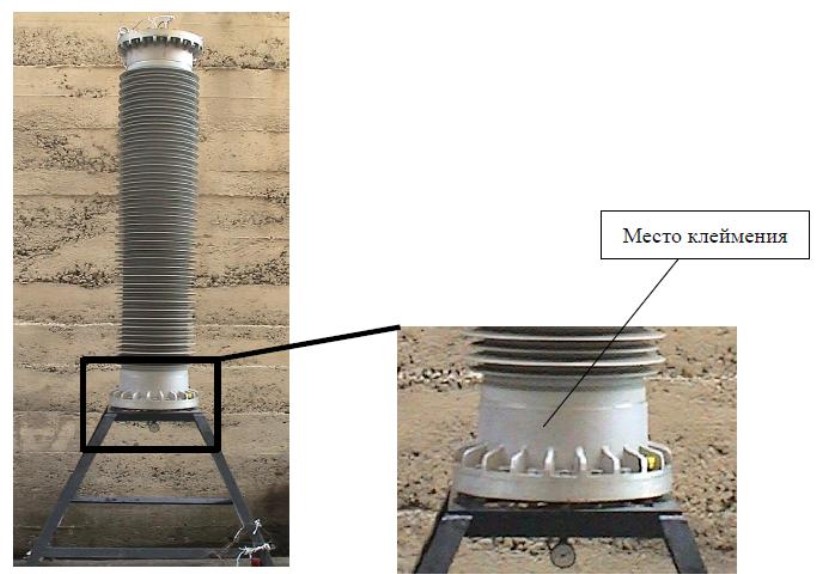

Рисунок 1 Общий вид делителя напряжения ДНКИ-140/600
Программное обеспечение
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
ДН-600ДН
Д
Номинальное значение коэффициента деления делителя4000 40
Пределыдопускаемогоотклонения
деления отноминальногозначения
напряжения (0,1-1,0) U
ном
, %
коэффициента±2±3
вдиапазоне
Наибольшее измеряемое напряжение U
ном
,
- постоянного тока, кВ1403
- переменного тока частотой 50 Гц, действующее1402
значение, кВ
- амплитуда переходного восстанавливающегося600-
Высоковольтное плечо делителя
- емкость С
в
, пФ300-
- сопротивление шунтирующего резистора R
в
, МОм1001,2
- сопротивление демпфирующего резистора r
в
, Ом 1800 -
Низковольтное плечо делителя
- емкость C
н
, мкФ1,2--
сопротивление шунтирующего резистора R
н
, кОм 25 30 -
сопротивление демпфирующего резистора r
н
, Ом 0,45-
Лист № 3
Всего листов 4
Предельнаядлительностьизмеряемогонапряжения
постоянного и переменного тока, с, не более
30
Интервалмеждувоздействияминапряжения,
превышающими 60 % от U
ном
, мин, не менее
10
Номинальное напряжение срабатывания ограничителя,
В
Изменениеамплитудно-частотнойхарактеристики
коэффициента деления %, не более, при частотах
0-70 кГц
70-130 кГц
Наработка на отказ, ч
8000
Средний срок службы, лет
20
Рабочие условия
применения:
- диапазон температур,
°
С;
- относительная влажность, %, не более
- атмосферное давление, кПа
минус 45 — 45
95 при 25
°
С
100±4
Габаритные размеры (ДхШхВ), мм, не более
1400х1400х3300
Масса, кг, не более
140
Испытательное напряжение
- одноминутное постоянного тока, кВ150
- одноминутное переменного тока частотой 50 Гц,150
действующее значение, кВ
- напряжение коммутационного импульса, кВ700
-
75
2
-
5
Знак утверждения типа
Знак утверждения типа наносят на нижний фланец в виде наклейки и на титульный
лист руководства по эксплуатации печатным способом.
Комплектность средства измерений
Высоковольтный блок1 шт.
Низковольтный блок2 шт.
Выносной блок 2 шт
Манометр для контроля давления элегаза1 шт.
Коаксиальный кабель с волновым1 шт.
сопротивлением 100 Ом и разъемами
СР-50-65ФВ
Руководство по эксплуатации 1 шт.
Методика поверки ВДО.980.007-1 1 шт.
Поверка
осуществляется по документу ВДО.980.007-1 «Делитель напряжения ДНКИ-140/600.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле
2013 г.
Основные средства поверки:
- Установка для поверки вольтметров В1-8, диапазон 10 мкВ-300 В, погрешность (ПГ)
установки напряжения постоянного тока (0,2+0,0003/U
ном
) %, напряжения переменного тока
Лист № 4
Всего листов 4
(0,3+0,0003/U
ном
) %.
- Омметр цифровой Щ-34, диапазон 1 мОм-1 ГОм, ПГ 0,05 %.
- Измеритель иммитанса Е7-15, диапазоны 1 пФ-20 мФ; 0,1 Ом-10 МОм, ПГ 0,25 %.
- Вольтметр универсальный цифровой В7-38, диапазон напряжения постоянного тока (0,2 -
1000) В, диапазон напряжения переменного тока (0,2-300) В; ПГ соответственно
(0,07+0,02·U
пред
/U
х
) % и (0,4+0,05·U
пред
/U
х
) %.
- Мультиметр цифровой Agilent 34401, диапазон по напряжению 100 мВ-1000 В, ПГ по
напряжению постоянного тока 0,001 % , по напряжению переменного тока 0,03 %.
Сведения о методиках (методах) измерений
приведенывдокументе«ДелительнапряженияДНКИ-140/600.Руководствопо
эксплуатации».
Нормативные и технические документы, устанавливающие требования к делителю
напряжения ДНКИ-140/600
1 ГОСТ 8.371-80. ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений электрической емкости.
2 ГОСТ Р 8.746-2011. ГСИ.Государственная поверочная схема для средств измерений
коэффициента масштабного преобразования и угла фазового сдвига электрического
напряжения переменного тока промышленной частоты в диапазоне от 0,1/√3 до 750/√3 кВ. 3
ГОСТ Р 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
4 Техническая документация изготовителя ООО «ТЕСТСЕТ» .
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции (высоковольтных
аппаратов) установленным законодательством РФ обязательным требованиям.
Изготовитель
ООО «ТЕСТСЕТ»
Адрес: 199106. г. С.-Петербург, В.О., 24 линия, д. 15/2
тел./ факс:(812) 622-23-67; E-mail:
Заявитель
ОАО «НИИВА»,
Адрес: 199106, С.-Петербург, В.О., 24 линия , 15/2
тел.: (812) 622-11-91, факс: (812) 622-10-28; E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./ факс: (812) 323-96-21; E-mail: Y.P.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологии_____________ Ф.В. Булыгин
М.п.«__»_________2013 г.
