Диоптриметры автоматические PLM-6100 и PLM-6100 PD, ГРСИ 55265-13
Номер госреестра:
55265-13
Наименование СИ:
Диоптриметры автоматические
Обозначение типа:
PLM-6100 и PLM-6100 PD
Производитель:
Компания "POTEC Co., Ltd.", Корея
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52753
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Диоптриметры автоматические PLM-6100 и PLM-6100 PD
Назначение средства измерений
Диоптриметры автоматические PLM-6100 и PLM-6100 PD (далее – диоптриметры)
предназначены для измерений задней вершинной рефракции и призматического действия
очковых линз, а также для определения и разметки положения оптического центра очковых
линз, направлений главных сечений у астигматических и призматических очковых линз.
Описание средства измерений
Действие диоптриметров автоматических PLM-6100 и PLM-6100 PD основано на
принципах геометрической оптики и автоматическом цифровом анализе изображения сетки
коллиматора при помощи встроенной ЭВМ.
Дополнительные шкалы и устройства диоптриметров позволяют производить разметку
оптическогоцентралинзы,определятьиразмечатьположениеглавныхсечений
астигматических линз и очковых призм.
Диоптриметрыпредставляютсобойнастольныйприбор,вкорпусекоторого
располагаются осветитель, коллиматор, цифровая фотокамера со встроенной ЭВМ, держатель
измеряемой линзы и устройство разметки. При помещении измеряемой линзы в держатель
цифровая фотокамера автоматически наводится на резкое изображение сетки коллиматора, и по
параметрам искажения изображения вычисляются необходимые характеристики линзы.
Общий вид диоптриметров PLM-6100 и PLM-6100 PD приведен на рис.1.

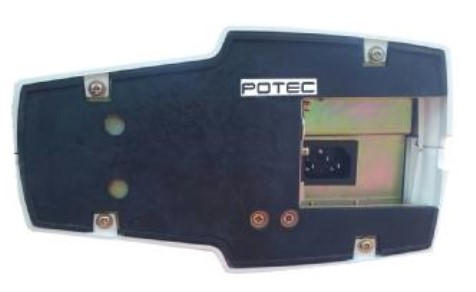

Пломбировка от несанкционированного доступа приведена на рис.2.
Рис.1.Рис.2.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение идентифицируется при включении путем вывода на экран
диоптриметровнаименованияи номера версии ПО.
Идентификационныеданные программного обеспечения:
Метрологические и технические характеристики
Таблица 1
Тип диоптриметра автоматическогоPLM-6100 PLM-6100PD
от -25,0 до +25,0
±
0,05
±
0,17
от 0 до 7,0
±
0,10
±
0,5
±
1
°
±
1
°
1. Диапазон измерений задней вершинной рефракции, дптр
2. Пределы допускаемой абсолютной погрешности измерений
задней вершинной рефракции, дптр
в диапазоне от –8,0 дптр до +8,0 дптр
в диапазоне свыше
±
8,0 дптр
3. Диапазон измерений призматического действия, пр дптр
4. Пределы допускаемой абсолютной погрешности при измерении
призматического действия, пр дптр
5. Пределы допускаемой абсолютной погрешности диоптриметра
при нанесении оптического центра линз, мм
6. Пределы допускаемой абсолютной погрешности диоптриметра
при нанесении главного сечения призматической линзы
7. Пределы допускаемого отклонения параллельности опорной
планки относительно линии 0-180
°
угловой шкалы
8. Пределы допускаемой абсолютной погрешности угловой шкалы
диоптриметра.
±
1
°
9. Диапазон определения межзрачкового расстояния (PD), ммот 0 до 90от0 до110
10. Напряжение питающей сети
11. Потребляемая мощность, В·А, не более
220
±
22 В, 50
±
1 Гц
38
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Встроенное ПО
PLM-6100
зав.№L61BH29BA
-
Ver 0.89e PD
-
-
Встроенное ПО
PLM-6100 PD
зав.№L61BF28AB
-
Ver 0.89e PD
-
-
Защита программного обеспечения осуществляется путем записи бита защиты при
программировании микропроцессора в процессе производства приборов. Установленный бит
защиты запрещает чтение кода микропрограммы, поэтомумодификация программного обеспечения
(умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной
очисткепамятимикропроцессоравместеспрограммойнаходящейсявегопамяти.
Перепрограммирование прибора возможно только на предприятии-изготовителе.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 «А».
Лист № 3
Всего листов 4
продолжение Таблицы 1
Тип диоптриметра автоматическогоPLM-6100 PLM-6100PD
12. Габаритные размеры Ш
´
Д
´
В, мм, не более
13. Масса, кг, не более
14. Диапазон температур окружающей среды,
о
С
15. Диапазон относительной влажности, %
16. Диапазон атмосферного давления, кПа
166
´
208
´
394200
´
208
´
394
4,3
от +10 до +40
от 30 до 85
от70 до 106
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
диоптриметра автоматического PLM-6100 / PLM-6100 PD типографским способом.
Комплектность средства измерений
Диоптриметр автоматический PLM-6100 / PLM-6100 PD
Стилус
Руководство по эксплуатации
Подставка для контактных линз
Чернила
Шнур питания
Бумага для принтера
Чехол
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
2 рулона
1 шт.
Поверка
осуществляется по документу МП 55265-13 «Диоптриметры автоматические PLM-6100 / PLM-
6100 PD. Руководство по эксплуатации» (Приложение А), утвержденному ГЦИ СИ ФБУ
«Ростест – Москва» 21 июня 2013 г.
Средства поверки:
- КомплектприспособленийдляповеркидиоптриметровКПП-2Р,номерпо
Госреестру СИ 36542-07.
Сведения о методиках (методах) измерений
1. Основные методы измерений приведены в Руководстве по эксплуатации диоптриметра
автоматического PLM-6100 / PLM-6100 PD п.4 «Измерение».
Нормативные и технические документы, устанавливающие требования к диоптриметрам
автоматическим PLM-6100 и PLM-6100 PD
1.Техническая документация компании «POTEC Co., Ltd», Корея.
2.Р 50.2.055-2007. «Локальная поверочная схема для средств измерений вершинной
рефракции и призматического действия очковых линз и призм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
Компания «POTEC Co., Ltd.», Корея
1324, Gwanpyeong-dong, Yuseong-gu, Daejeon, 305-509, Korea,
Тел.: 82-42-632-3536; E-Mail:
.
Заявитель
ООО «Оптикснаб», г. Новосибирск
Россия, 630009, г. Новосибирск, ул. Декабристов, д.92,
Тел.: +7 495-789-6875; E-Mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение
«Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»
(ГЦИ СИ ФБУ «Ростест-Москва»).
Адрес: 117418 Москва, Нахимовский пр., 31; E-mail:
Тел. +7 495-544-0000
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п. «___»____________ 2013 г.
