Приложение к свидетельству № 52749/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые 34450А
Назначение средства измерений
Мультиметры цифровые 34450А (далее по тексту - мультиметры) предназначены для
измерений напряжения и силы постоянного и переменного тока, частоты переменного тока,
электрического сопротивления постоянному току, электрической емкости, определения цело-
стности цепи и проверки диодов.
Описание средства измерений
Мультиметры цифровые представляют собой переносные многофункциональные вы-
сокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового
сигнала с помощью АЦП в цифровой код с низким уровнем trial, последующей его
математической обработке и отображении результатов измерений на OLED-дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой
цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекто-
ры истинных среднеквадратических значений. Измеренные значения отображаются на 5,5-
разрядном дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы
режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессами измерений осуществляется при помощи встроенного микро-
процессора. Результаты измерений отображаются на дисплее в цифровом виде. Мультиметры
позволяют проводить математическую обработку результатов измерений. Результаты измере-
ний могут быть как сохранены во внутренней памяти приборов, так и переданы на внешний
ПК с помощью интерфейсов USB, RS-232 и GPIB (опция).
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП,
микропроцессор, устройство управления, клавиатура, дисплей.
Конструктивно мультиметры выполнены в виде моноблока. На передней панели муль-
тиметров расположены: выключатель питания, многофункциональный цифровой OLED-
дисплей, клавиатура, входные разъемы. На задней панели мультиметров расположены: разъе-
мы интерфейсов GPIB, USB HOST, предохранитель, вход внешнего запуска, клемма заземле-
ния, разъем сетевого кабеля, гнездо для замка Кенсингтон. Мультиметры имеют ручку для
переноски.
Для предотвращения несанкционированного доступа приборы имеют закрепительные
клейма, закрывающие головки винтов, соединяющих части корпуса.
Внешний вид мультиметров с указанием места нанесения знака утверждения типа и
мест пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида мультиметров могут использоваться логотипы компа-
ний «Agilent Technologies» или «Keysight Technologies».

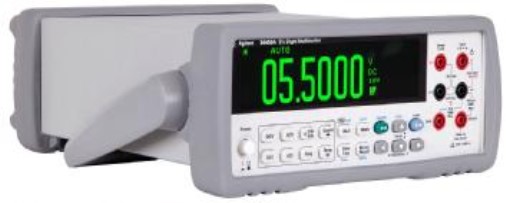

Рисунок 1 – Внешний вид мультиметров
Место нанесения знака утверждения типа
Лист № 2
Всего листов 6

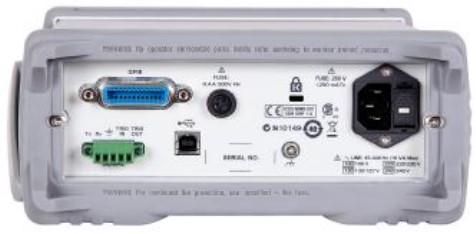

Рисунок 2 - Задняя панель мультиметров
Программное обеспечение
Мультиметры имеют встроенное программное обеспечение (ПО). Встроенное ПО
(микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального
функционарования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и яв-
ляется метрологически значимым. Микропрограмма заносится в программируемое постоян-
ное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может
быть изменена пользователем.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименова- Идентифика- Номер версии Цифровой идентифика- Алгоритм вы-
ние ПО ционное (идентификаци- тор ПО (контрольная числения циф-
наименование ПО онный сумма исполняемого рового иденти-
номер) ПОкода)фикатора ПО
Встроенное 34450А DigitalНе ниже 8404CE05AC4E6C625 MD5
Multimeter00.60 – 00.6655C9C7D16BCA0A4
Firmware
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические характеристики мультиметров в режиме измерения напряжения по-
стоянного тока приведены в таблице 2.
Таблица 2
ПределПределы допускаемой абсолютной погрешностиТемпературный
измерений коэффициент
100,000 мВ 0,018
1)
+ 0,008
2)
0,0020
1)
+ 0,0008
2)
1,00000 В 0,015 + 0,005 0,0015 + 0,0008
10,0000 В 0,015 + 0,005 0,0020 + 0,0008
100,000 В 0,015 + 0,005 0,0020 + 0,0008
1000,00 В 0,015 + 0,005 0,0020 + 0,0008
Примечания
1)
процент от измеренного значения (здесь и далее в таблицах 3 - 6, 9 первое
слагаемое в формулах погрешности и температурного коэффициента);
2)
процент от предела измерений (здесь и далее в таблицах 3 - 6, 9 второе сла-
гаемое в формулах погрешности и температурного коэффициента)
Метрологические характеристики мультиметров в режиме измерения напряжения пе-
ременного тока приведены в таблице 3.
Место
пломбировки
Лист № 3
Всего листов 6
Таблица 3
ПределЧастотаПределы допускаемой аб-Температурный
измерений солютной погрешности коэффициент
100,000 мВ от 20 до 45 Гц 1,0 + 0,1 0,02 + 0,02
от 45 Гц до 10 кГц 0,2 + 0,1 0,02 + 0,02
от 10 до 30 кГц 1,5 + 0,3 0,05 + 0,02
от 30 до 100 кГц
1)
3,0 + 0,3 0,10 + 0,02
от 1,00000 до 750,00 В от 20 до 45 Гц 1,0 + 0,1
2)
0,02 + 0,02
от 45 Гц до 10 кГц 0,2 + 0,1 0,02 + 0,02
от 10 до 30 кГц 1,5 + 0,3 0,05 + 0,02
от 30 до 100 кГц
1)
3,0 + 0,3
3)
0,10 + 0,02
Примечания
1)
для входного сигнала менее 10 % от предела измерений дополнительная
погрешность составляет 0,003 % от предела измерений на 1 кГц;
2)
для входного сигнала не более 200 В;
3)
для входного сигнала не более 300 В
Метрологические характеристики мультиметров в режиме измерения силы постоянно-
го тока приведены в таблице 4.
Таблица 4
ПределПределы допускаемой абсолютной погрешностиТемпературный
измерений коэффициент
100,000 мкА
1,00000 мА
10,0000 мА
100,000 мА
1,00000 А
10,0000 А
0,05 + 0,015
0,05 + 0,007
0,05 + 0,015
0,05 + 0,007
0,10 + 0,015
0,25 + 0,007
0,007 + 0,0015
0,007 + 0,0010
0,008 + 0,0015
0,008 + 0,0010
0,012 + 0,0015
0,015 + 0,0010
Метрологические характеристики мультиметров в режиме измерения силы переменно-
го тока приведены в таблице 5.
Таблица 5
ПределЧастотаПределы допускаемой аб-Температурный
измерений солютной погрешности коэффициент
от 10,0000 мА от 20 до 45 Гц 1,5 + 0,1 0,02 + 0,02
до 10,0000 А от 45 Гц до 1 кГц 0,5 + 0,1 0,02 + 0,02
от 1 до 10 кГц
1)
2,0 + 0,2 0,02 + 0,02
Примечание -
1)
для пределов 1 и 10 А частота ограничена 5 кГц
Метрологические характеристики мультиметров в режиме измерения электрического
сопротивления по постоянному току (2-х и 4-х проводные схемы) приведены в таблице 6.
Таблица 6
ПределПределы допускаемой абсолютной погрешностиТемпературный
измерений коэффициент
100,000 Ом
1,00000 кОм
10,0000 кОм
100,000 кОм
1,00000 МОм
0,050 + 0,008
0,050 + 0,008
0,050 + 0,005
0,050 + 0,005
0,060 + 0,005
0,0060 + 0,0008
0,0060 + 0,0005
0,0060 + 0,0005
0,0060 + 0,0005
0,0060 + 0,0005
ПределПределы допускаемой абсолютной погрешности
измерений
Лист № 4
Всего листов 6
Температурный
коэффициент
10,0000 МОм0,250 + 0,0050,0250 + 0,0005
100,000 МОм2,000 + 0,0050,3000 + 0,0005
Примечание - Спецификации даны при условии использования функции «NULL». Без ис-
пользования функции «NULL» дополнительная погрешность составляет 0,2 Ом
Метрологические характеристики мультиметров в режиме измерения частоты приве-
дены в таблице 7.
Таблица 7
ПределЧастотаПределыдопускаемойТемпературный
измерений абсолютной погрешности коэффициент
от 100,000 мВот 20 Гц до 300 кГц
4)
0,02
1)
+ 3
2)
0,005
1)
до 750,00 В
3)
от 10,0000 мАот 20 Гц до 10 кГц
5)
0,02 + 30,005
до 10,0000 А
Примечания
1)
процент от измеренного значения;
2)
единица младшего разряда;
3)
диапазон измерений частоты составляет 1 МГц при входных напряжениях до
0,5 В на пределах 100 мВ и 1 В;
4)
входное напряжение не менее 100 мВ. При входном напряжении менее
100 мВ погрешность увеличивается в 10 раз;
5)
входной ток не менее 10 мА. При входном токе менее 10 мА погрешность
увеличивается в 10 раз
Значения разрешения по частоте мультиметров приведены в таблице 8.
Таблица 8
Предел измерений ЧастотаРазрешение
119,999 Гц 0,001 Гц
1,19999 кГц0,00001 кГц
от 100,000 мВ до 750,00 В
1)
11,9999 кГц0,0001 кГц
119,999 кГц 0,001 кГц
1,19999 МГц0,00001 МГц
Примечание -
1)
диапазон измерений частоты составляет 1 МГц при входных напряжениях
до 0,5 В на пределах 100 мВ и 1 В
Метрологические характеристики мультиметров в режиме измерения электриче-
ской емкости приведены в таблице 9.
Таблица 9 -
ПределПределы допускаемой абсолютной погрешностиТемпературный
измерений коэффициент
1,000 нФ
10,00 нФ
100,0 нФ
1,0000 мкФ
10,000 мкФ
100,00 мкФ
1000,0 мкФ
10000 мкФ
не нормируется
1 + 0,5
1 + 0,5
1 + 0,5
1 + 0,5
1 + 0,5
1 + 0,5
2 + 0,5
не нормируется
0,02 + 0,001
0,02 + 0,001
0,02 + 0,001
0,02 + 0,001
0,02 + 0,001
0,02 + 0,001
0,02 + 0,001
Лист № 5
Всего листов 6
Технические характеристики мультиметров приведены в таблице 10.
Таблица 10
Наименование характеристикиЗначение характеристики
Напряжение сети питания переменного тока, В 100±10; 120±12 (127±12,7);
220±22 (230±23); 240±24
Частота сети питания, Гц60±6; 400±40
Потребляемая мощность, В
×
А, не более
45
Габаритные размеры (длина х ширина х высота), мм 304 × 262 × 104
Масса, кг 3,75
Нормальные условия применения:
- температура окружающего воздуха, °Сот 18 до 28
- относительная влажность окружающего воздуха, % до 60
Рабочие условия применения:
- температура окружающего воздуха, °Сот 0 до 55
- относительная влажность воздуха (при температуре 30
о
С), % до 80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на ли-
цевую панель мультиметров методом трафаретной печати.
Комплектность средства измерений
Комплект поставки приведен в таблице 11.
Таблица 11
НаименованиеКоличество, шт.
Мультиметр цифровой 34450А 1
Сетевой кабель 1
Комплект измерительных кабелей
1
Кабель интерфейса USB
1
Компакт-диск с документацией
1
Руководство по эксплуатации
1
Методика поверки 1
Паспорт 1
Поверка
осуществляется в соответствии с документом МП 55261-13 «Мультиметры цифровые 34450А.
Методика поверки», утвержденным руководителем ФГУП «ВНИИМС» в сентябре 2013 г.
Основное средство поверки:
- калибратор многофункциональный FLUKE 5520A (рег. № 51160-12), диапазон
воспроизведения напряжения постоянного тока от 0 до ± 1020 В, пределы допускаемой от-
носительной погрешности ± 0,0012 %; диапазон воспроизведения напряжения переменного
тока от 1 мВ до 1020 В частотой от 10 Гц до 500 кГц, пределы допускаемой относительной
погрешности ± 0,012 %; диапазон воспроизведения силы постоянного тока от 0 до 20,5 А,
пределы допускаемой относительной погрешности ± 0,01 %; диапазон воспроизведения си-
лы переменного тока от 29 мкА до 20,5 А частотой от 10 Гц до 30 кГц, пределы допускае-
мой относительной погрешности ± 0,06 %; диапазон сопротивлений постоянному току от 0
до 1100 МОм, пределы допускаемой относительной погрешности ± 0,0028 %; диапазон
электрической ёмкости от 0, 19 нФ до 110 мФ, пределы допускаемой относительной по-
грешности ± 0,25 %; диапазон измерений частоты от 0,01 Гц до 2,0 МГц, пределы допускае-
мой относительной погрешности ± 0,00025 %.
Сведения о методиках (методах) измерений
Мультиметр цифровой 34450А. Руководство по эксплуатации.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к мультиметрам
цифровым 34450А
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
3 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений силы постоянного электрического тока в диапазоне от
1·10
-16
до 30 А.
4 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений электрической емкости.
5 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств изме-
рений электрического сопротивления.
6 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
7 МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы
переменного электрического тока 1·10
-8
- 25 А в диапазоне частот 20 - 1·10
-6
Гц.
8 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«___»______________2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
