Измерители температуры и влажности Fluke мод. 971, ГРСИ 55259-13
Номер госреестра:
55259-13
Наименование СИ:
Измерители температуры и влажности
Обозначение типа:
Fluke мод. 971
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52747
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры и влажности Fluke модели 971
Назначение средства измерений
Измерители температуры и влажности Fluke модели 971 (далее по тексту –
термогигрометры) предназначены для измерений температуры, относительной влажности
окружающего воздуха.
Описание средства измерений
Принцип измерения температуры термогигрометра основан на обратной зависимости
сопротивления полупроводникового термистора (NTC) от температуры. Принцип
измеренияотносительнойвлажностиоснованназависимостидиэлектрической
проницаемостиполярного полимерногосорбента, используемоговкачестве
влагочувствительного слоя, от количества сорбированной влаги. Влагочувствительный
слой располагается между двумя электродами сенсора, один из которых влагопроницаем,
образуя конденсатор, емкость которого зависит от влажности окружающей среды.
Термогигрометры является переносными приборами и конструктивно выполнены в
виде единого блока обработки сигналов с автономным питанием, расположенного в
пластиковом корпусе в защитном резиновом чехле и состоящего из электронной платы,
цифрового жидкокристаллического индикатора и панели управления. Электронный блок
подаёт питающее напряжение на первичный преобразователь и считывает аналоговый
сигнал, который в дальнейшем оцифровывается и обрабатывается при помощи
микропроцессора. Выступающий зонд для измерения температуры и относительной
влажности является неотъемлемой частью корпуса термогигрометра.
Внутреннее программное обеспечение термогигрометров позволяет определять
максимальное, минимальное, среднее значение измеряемого параметра, а также по
измеренным значениям рассчитать температуру точки росы и температуру «влажного»
термометра. Измерительная информация может быть записана в память микропроцессора
термогигрометра для последующего анализа.

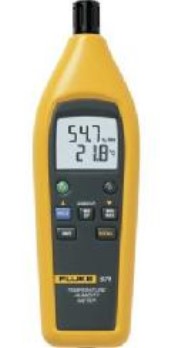

Фотография общего вида термогигрометра приведена на рисунке 1:
Рис.1 Измерители температуры и влажности Fluke модели 971.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) термогигрометра состоит только из метрологически
значимой встроенной части ПО, находящейся в микропроцессоре прибора, размещенном
внутри корпуса термогигрометра, и не доступное для внешней модификации.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «A» - не требуется специальных средств защиты,
исключающих возможность несанкционированной модификации, обновления (загрузки),
удаления и иных преднамеренных изменений метрологически значимой встроенной части
ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
Наименова-
ние
программ-
много
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
(*)
Цифровой
идентификатор
программного
обеспечения
Алгоритм
вычисления
цифрового
идентифика-
тора
программно-
го
обеспечения
Firmware
1Fпо номеру версии-
ПО для
измерителей
температуры
и влажности
Fluke модели
971
(встроенная
часть)
(*)
– и более поздние версии
Метрологические и технические характеристики
и технические характеристикитермогигрометров приведены в
Метрологические
таблице 2:
от 5 до 95
- канал измерений температуры, °С
- канал измерений относительной влажности
(при 20±5 °С), %
Время непрерывной работы термогигрометра
без подзарядки аккумуляторной батареи, ч:
11 (при температуре 20±5 °С)
Таблица 2
Значение
от минус 20 до плюс 60
0,1 ºС; 0,1 %
Наименование характеристики
Диапазон измерений температуры, ºС
Диапазон измерений относительной влажности,
%
Разрешающая способность термогигрометра
Пределы допускаемой погрешности термогигрометра:
Время установления рабочего режима, с
±1,0 (в диапазоне от минус 20 до 0 °С;
св. плюс 45 до 60 °С);
±0,5 (в диапазоне св. 0 до плюс 45 °С)
±2,5
(в диапазоне от 10 до 90 %);
±5,0
(в диапазоне ниже 10 и свыше 90 %)
60
200
от минус 20 до плюс 60
до 80 (без конденсации)
5
Лист № 3
Всего листов 4
190
194×60×34
Время непрерывной работы термогигрометра от
батарей типа «ААA», ч:
Масса термогигрометра, г
Габаритные размеры термогигрометра, мм
Рабочие условия эксплуатации термогигрометра
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
Средний срок службы термогигрометра, лет,
не менее
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
на термогигрометр (в правом верхнем углу) типографским способом, а также при помощи
наклейки на корпус термогигрометра.
Комплектность средства измерений
В комплект поставки термогигрометра входят:
- Термогигрометр - 1 шт.;
- Руководство по эксплуатации (на русском языке) - 1 экз.;
- Руководство по эксплуатации (на английском языке) – 1 экз.;
- Методика поверки - 1 экз.;
- батарейка типа «АAА» – 4 шт.
Поверка
осуществляется по документу МП 55259-13 «Измерители температуры и влажности Fluke
модели 971 . Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»,
31.07.2013 г.
Основные средства поверки:
- термометр лабораторный электронный «ЛТ-300», диапазон измерений: от минус 50
до плюс 300 °С, пределы допускаемой основной погрешности в диапазоне от минус 50
до плюс 199,99 °С: ±0,05 °С;
- термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон
воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания
заданной температуры ±(0,004…0,01) °С;
- термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон
воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания
заданной температуры ±(0,004…0,01) °С;
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений
относительной влажности от 5 до 98 %;
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 %
в диапазоне от 2 до 98 %.
Сведения о методиках (методах) измерений
приведенывсоответствующемразделеРуководствапоэксплуатациина
термогигрометры.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
измерителям комбинированным Fluke модели 971
процессов.
измерений
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
Общие технические условия.
Техническая документация фирмы «Fluke Corporation», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств
температуры.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма «Fluke Corporation», США
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA
адрес в Интернет:
Заявитель
ООО «НОУБЛ ХАУС БЕТА»
Адрес: 125040, г.Москва, ул. Скаковая, д.36
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
