Термопреобразователи сопротивления платиновые W-DYS (RK), ГРСИ 55250-13
Номер госреестра:
55250-13
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
W-DYS (RK)
Производитель:
Фирма "Fisher-Rosemount GmbH & Co.", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 80MAV10CT001A/B, 80MAV42CT001A/B, 80MAV42CT002A/B
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52737
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели W-DYS (RK)
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели W-DYS (RK) (далее по тексту
– термопреобразователи или ТС) предназначены для измерения температуры в основном
маслобаке и температуры смазочного масла на ОАО «Мосэнерго» филиал ТЭЦ-16.
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании измеряемой
температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с двумя
ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка
состоит из двух тонкопленочных платиновых ЧЭ, помещенных в защитный чехол из
нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования
(НСХ) типа «Pt100» по ГОСТ 6651-2009(МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительными
элементами: 4-х проводная.

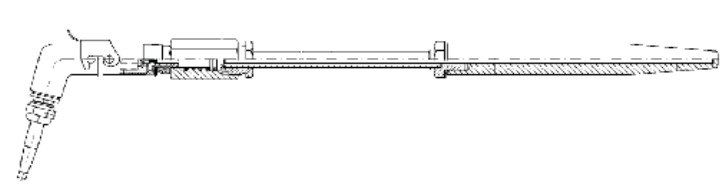

Внешний вид термопреобразователя представлен на рисунке 1.
Рис. 1. Внешний вид термопреобразователя сопротивления платинового модели W-DYS (RK).
Метрологические и технические характеристики
от 0 до плюс 100
0,00385
Pt100
100
B
±
(0,3+0,005|t|)
100
12
160
Диапазон измеряемых температур, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009
Номинальное значение сопротивления термопреобразователя при
0º С (R
o
), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
Пределы допускаемого отклонения сопротивления ТС от НСХ в
температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C
Электрическое сопротивление изоляции при температуре плюс
(25±10) ºС и относительной влажности воздуха от 30 до 80%, МОм
(при 100 В), не менее
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от плюс 5 до плюс 50
80
Лист № 2
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу)
методом штемпелевания и на табличку, прикрепленную к корпусу термопреобразователя.
Комплектность средства измерений
Термопреобразователь сопротивления платиновые модели W-DYS (RK)3 шт.
Паспорт3 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
из платины, меди и никеля».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.1, ТПП-1.2 с
диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,01) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами
допускаемой основной абсолютной погрешности измерения сопротивления ±(10
-5
·R+5·10
-4
), где R
– измеряемое сопротивление, Ом;
- мегомметр М4100/3, рабочее напряжение до 500В.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на термопреобразователь сопротивления
платиновый модели W-DYS (RK).
Нормативныеитехническиедокументы,устанавливающиетребованияк
термопреобразователям сопротивления платиновым модели W-DYS (RK)
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»;
ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта на территории ОАО «Мосэнерго» филиал
ТЭЦ-16 (г. Москва).
Изготовитель
фирма «Fisher-Rosemount GmbH & Co.», Германия
Argelsrieder Feld 3, Oberpfaffenhofen
82234 Wessling, Bayern
Tel: 081539390
Fax: 08153/939172
Лист № 3
Всего листов 3
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентствапо техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
