Номер госреестра:
55226-13
Наименование СИ:
Газоанализаторы
Обозначение типа:
HC0137G07
Производитель:
Фирма "Environment One Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 08114769, 06114716
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52710
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы HC0137G07
Назначение средства измерений
Газоанализаторы HC0137G07 (далее – газоанализаторы) предназначены для измерения
содержания водорода, азота и углекислого газа в газовых смесях.
Описание средства измерений
Газоанализаторсостоитизпервичногопреобразователя,аналого-цифрового
преобразователя,микропроцессорного блока,осуществляющего управлениеработой
анализатора, блока питания.
Принципизмерениягазоанализатораоснованнаиспользованиизависимости
теплопроводности анализируемой газовой смеси от содержания в ней измеряемого компонента.
Корпус газоанализатора имеет щитовое исполнение с пультом управления клапанами.

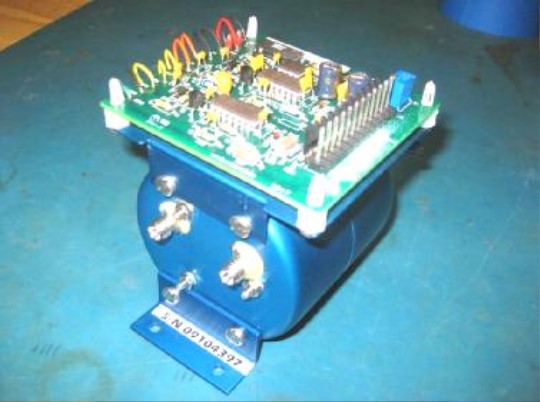

Внешний вид газоанализатора HC0137G07
Программное обеспечение
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Цифровой идентифика-
тор программного
обеспечения
(контрольная сумма
исполняемого кода)
Не ниже
0.14
Таблица 1 - Идентификационные данные по программному обеспечению
Алгоритм
вычисления
цифрового
идентифи-
катора
программного
обеспечения
ПО для
газоанализатора Микропрограмма
HC0137G07
--
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программноеобеспечениеиегоокружениеявляютсянеизменными,средствадля
программирования или изменения метрологически значимых функций отсутствуют.
Лист № 2
Всего листов 3
Программное обеспечение приборов может быть установлено или переустановлено
только на заводе-изготовителе с использованием специальных программно-технических
устройств.
Уровеньзащитыпрограммногообеспеченияоцениваетсякак«А»согласно
МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики газоанализаторов HC0137G07
Предел допускаемого
Диапазон измеренийприведенного к верхнему
Определяемый компонентобъемной долипределу измерений СКО
определяемого компонента, % случайной составляющей
погрешности, %
H
2
в CO
2
от 0 до 1001
H
2
в N
2
от 80 до 100 1
N
2
в CO
2
от 0 до 100 1
280х305х235
от 4 до 20
115±10% или 200±10%
50/60
Габаритные размеры, мм, не более
Выходной сигнал, мА
Напряжение питания переменного тока, В
Частота сети, Гц
Условия эксплуатации:
Температура окружающей среды,
о
С
Относительная влажность окружающего воздуха, %
от 0 до 65
от 0 до 95
Знак утверждения типа
Знак утверждения типа наносится на корпус газоанализатора методом наклейки и (или)
на титульный лист паспорта типографским способом.
Комплектность средства измерений
Газоанализаторы HC0137G072 шт.
Паспорт2 шт.
Методика поверки1 экз.
Поверка
осуществляется по документу МП 55226-13 «Инструкция. ГазоанализаторHC0137G07.
Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «РОСИСПЫТАНИЯ» в
августе 2012 г.
Основные средства поверки:
- ГСО-ПГС в баллонах под давлением, выпускаемых по ТУ 6-16-2956-92:
- ГСО-ПГС Н2/N2 №№ 3938-87, 3940-87, 3941-87, 3933-87, 3924-87;
- ГСО-ПГС CO2/N2 №№ 3785-87, ГСО 3831-87, ГСО 3840-87;
- азот газообразный особой чистоты сорт 1-й по ГОСТ 9293-74;
- двуокись углерода газообразная высокой чистоты по ТУ 2144-011-45905715-2012.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Лист № 3
Всего листов 3
Нормативныеитехническиедокументы,устанавливающиетребованияк
газоанализаторам HC0137G07
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
Техническая документация «Environment One Corporation», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
«Environment One Corporation», США
2773 Balltown Road
Niskayuna, New York USA 12309-1090
Tel.: (01) 518.346.6161
Fax: 518.346.6188
Заявитель
ЗАО «СЖС Восток Лимитед», Москва
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел: (495) 781-48-99
Аттестат аккредитации ГЦИ СИ «РОСИСПЫТАНИЯ» по проведению испытаний
средств измерений в целях утверждения типа № 30123-10 от 12.02.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ___________2013 г.
