Номер госреестра:
55203-13
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
DL
Производитель:
Фирма "A&D Company Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52685
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы неавтоматического действия DL
Назначение средства измерений
Весы неавтоматического действия DL (далее весы) предназначены для статического оп-
ределения массы веществ и материалов.
Описание средства измерений
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части:
грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с по-
казывающим устройством. Весы оснащаются ветрозащитной витриной (модели DL-120/200/300
и DL-120WP/200WP/300WP). В весах предусмотрен поддонный крюк.
Общий вид весов представлен на рисунке 1.

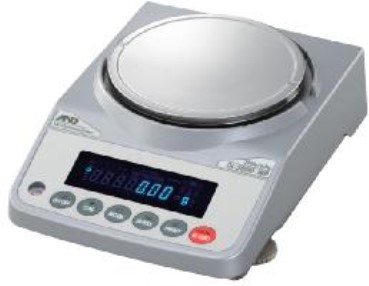

Рисунок 1 – Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электро-
магнитной силой, создаваемой системой автоматического уравновешивания. Далее этот сигнал
преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены сле-
дующимиустройствами(вскобкахуказанысоответствующиепункты
ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1);
- полуавтоматическое устройство установки на нуль (Т.2.7.2.2);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство индикации отклонения от нуля (4.5.5);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
-
автоматическоеустройствоюстировкичувствительностивстроеннымгрузом
(4.1.2.5);
-
цифровое показывающее устройство с отличающимся делением (3.4.1).
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы выполняют следующие функции:
-
подсчет количества образцов;
Лист № 2
Всего листов 5
-
взвешивание в процентах.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной таб-
личкой.
Конструкция весов в модификациях с индексом WP оснащена защитой от водяных
струй.
На маркировочной табличке весов указывают:
- обозначение типа весов;
- класс точности;
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импорти-
руемых весов;
- серийный номер;
- диапазон температур;
- знак утверждения типа.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение
Программное обеспечение (далее – ПО) весов является встроенным и полностью метро-
логически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная
пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть
модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без
применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответст-
вии с МИ 3286-2010 – «А».

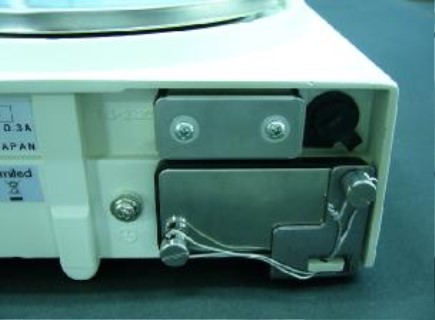

Рисунок 2 – Схема пломбировки весов
Лист № 3
Всего листов 5
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
Таблица 1
Номер версии
(идентифика-
ционный но-
мер)
программного
обеспечения
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
Р-3.ХХ-*-*
*Примечание - Идентификационное наименование программного обеспечения, цифро-
вой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления
цифрового идентификатора ПО не используется на устройствах при работе со встроен-
ным ПО.
II
100% Max
220
+10%-15%
50 ±1
11
Метрологические и технические характеристики
Таблица 2
Модификация весов
Наименование параметра
DL-120 DL-200
DL- DL-
120WP 200WP
DL-300 DL-1200 DL-500 DL-2000 DL-3000 DL-5000
DL-DL-DL-DL-DL-DL-
300WP 1200WP 500WP 2000WP 3000WP 5000WP
Класс точности по ГОСТ
OIML R 76-1-2011
1222203205201220220032005200
0,020,020,020,020,50,50,50,5
0,0010,0010,0010,0010,010,010,010,01
Максимальная нагрузка
(Max), г
Минимальная нагрузка
(Min), г
Действительная цена деле-
ния, d, г
Поверочный интервал, е, г
Число поверочных
делений (n)
0,01 0,01 0,01 0,01 0,1 0,1 0,1 0,1
12200 22000 32000 52000 12200 22000 32000 52000
Диапазон уравновешива-
ния тары, г
Диапазон температуры, ºС
От + 10 до + 30
Параметры сетевого пита-
ния:
- напряжение, В
- частота, Гц
-потребляемая мощность,
Вт
Габаритные размеры, мм
Масса весов, кг, не более
193х262,5х84,5
2,5
Знак утверждения типа
Знак утверждения типа наносится на
маркировочную табличку, и на титульный лист
руководства по эксплуатации.
Лист № 4
Всего листов 5
Комплектность средства измерений
1. Весы...........................................................................................................................1 шт.
2. Ветрозащитная витрина………………………………………………………………1 шт.
3. Адаптер сетевого питания........................................................................................1 шт.
4. Руководство по эксплуатации ..................................................................................1 экз.
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы
неавтоматическогодействия.Часть1.Метрологическиеитехническиетребования.
Испытания».
Идентификационные данные, а так же процедура идентификации программного
обеспечения приведены в разделе 21 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классам точности Е
2
, F
1
по
OIML R 111-1-2009.
Сведения о методиках (методах) измерений
«Весы неавтоматического действия DL. Руководство по эксплуатации», раздел 4
«Взвешивание».
Нормативные и технические документы, устанавливающие требования к весам неавто-
матического действия DL
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
-
при осуществлении торговли и товарообменных операций;
-
выполнение государственных учетных операций;
-
осуществление мероприятий государственного контроля (надзора).
Изготовитель
Фирма «A&D Co. LTD», Япония
3-23-14 Higashi-lkebukuro, Toshima-Ku, Tokyo 170 Japan
Phone: 81 (3) 5391-6132 Fax: 81 (3) 5391-6148
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»
(ООО «ЭЙ энд ДИ РУС»)
121357, г. Москва, ул. Верейская, д. 17.
Тел/факс.: (495) 937 33 44 (495) 937 55 66
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.«______»______________ 2013 г.
