Номер госреестра:
55174-13
Наименование СИ:
Расходомеры газа тепловые
Обозначение типа:
MASS-VIEW
Производитель:
Фирма "Bronkhorst High-Tech", Нидерланды
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52650
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры газа тепловые MASS-VIEW
Назначение средства измерений
Расходомеры газа тепловые MASS-VIEW предназначены для измерения массового
расхода газа.
Описание средства измерений
Принцип действия расходомеров газа тепловых MASS-VIEW основан на нагреве
участка трубки источником тепловой энергии, создающим в потоке разность температур,
зависящую от массовой скорости потока. Далее, по разности температур и удельной
теплоемкости измеряемой среды, определяется массовый расход.
Расходомеры газа тепловые MASS-VIEW изготавливаются в виде моноблока,
состоящего из преобразователя расхода и электронного блока. Преобразователь расхода, через
который проходит поток газа, состоит из нагревателя и термодатчика. Они изготовлены из
материала с высоким термосопротивлением и помещены в трубку из нержавеющей стали.
Мощность,необходимаядляподдержанияпостояннойразноститемпературмежду
нагревателем и термодатчиком зависит от потока проходящего газа. Для каждого его значения
характерен определенный
ток нагревателя. С помощью электронного блока, измеряемый ток
нагревателя, с учетом удельной теплоемкости среды, преобразуется в выходной аналоговый
сигнал, пропорциональный расходу.
В состав расходомеров газа тепловых MASS-VIEW может входить встроенный
игольчатый регулирующий клапан, который обеспечивает функцию регулирования расхода.
Расходомер газа тепловой
MASS-VIEW.

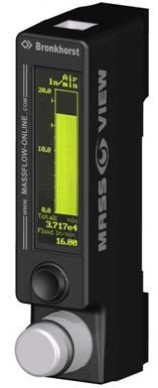

Вид спереди.
Расходомер газа тепловой
MASS-VIEW

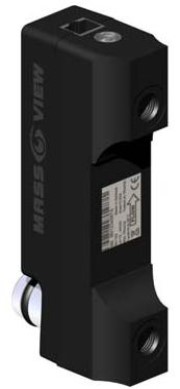

Вид сзади.
Расходомер газа тепловой
MASS-VIEW

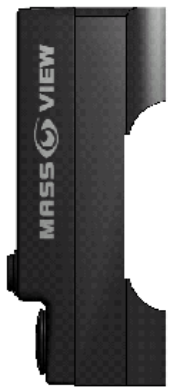

Вид сбоку.
(без игольчатого клапана)
Пломбировка расходомеров газа тепловых MASS-VIEW не предусмотрена.
Лист № 2
Всего листов 4
Изготовителем выпускаются следующие модели расходомеров газа тепловых MASS-
VIEW:
- MV-10х – для измерения воздуха и других газов*;
- MV-30х – для измерения воздуха и других газов*, со встроенным игольчатым клапаном;
- MV-19х – для измерения водорода и гелия;
- MV-39х – для измерения водорода и гелия, со встроенным игольчатым клапаном.
* - Характеристики расходомеров газа тепловых MASS-VIEW, для других газов могут быть
рассчитаны с помощью программы «Fluidat
®
» (не входит в комплект поставки).
Программное обеспечение
MV
ПО для компьютера
Программадлякомпьютера «
FlowDDE»
предназначенадля обеспечения связи
микропрограммы расходомера с приложениями ОС «Windows».
Программа для компьютера «
FlowPlot»
предназначена для настройки и управления
расходомером.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений
соответствует уровню «С», согласно МИ 3286-2010.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1.
Идентификационное
наименование ПО
Номер версииЦифровой
Наименование ПО(идентификационный идентификатор ПО
номер) ПО(контрольная сумма)
Алгоритм
вычисления
цифрового
идентификатора
Микропрограмма
расходомера
1.7х5B356ED7CRC-32
FlowDDE
FlowPlot
V4.6х 9C3F8995 CRC-32
V3.3х E9ACAB34 CRC-32
Метрологические и технические характеристики
Основные технические и метрологические характеристики расходомеров газа тепловых
MASS-VIEW представлены в таблице 2.
Знак утверждения типа
наносится на корпус прибора при помощи наклейки и титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входит:
- Расходомер ………………………………….……………………………..…………………..... 1
шт.
- Упаковка ……………………………………………………………………………………....... 1 шт. -
Программное обеспечение (компакт-диск) ………………………………………………...….1 шт. -
Руководство по эксплуатации …………………………………………….…………………… 1 шт.
Поверка
осуществляется по документу МП РТ 1915-2013 «Расходомеры газа тепловые MASS-VIEW.
Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 июня 2013 г.
При поверке применяются следующие средства измерения:
- стенд для калибровки измерителей и регуляторов расхода газа «СПИ-01», с диапазоном
воспроизведения расходов 0,2…10000 см
3
/мин и относительной погрешностью ±0,2 %.
- стенд для поверки и калибровки измерителей и регуляторов расхода газа «СПИ-02», с
диапазоном воспроизведения расходов 0,65…65 м
3
/ч и относительной погрешностью ±0,3 %.
Лист № 3
Всего листов 4
Наименование характеристики
Значение характеристики
Исполнение
21,47
±1,5
±0,2
±0,2
от 0 до 5
Таблица 2.
MV-101,
MV-301
MV-191,
MV-391
MV-102,
MV-302
MV-192,
MV-392
MV-104,
MV-304
MV-194,
MV-394
MV-106,
MV-306
MV-196,
MV-396
Присоединительный размер, дюймыВнутренняя резьба G&fraq14;
33
5
8
Диаметры условных проходов, мм
Верхний предел диапазона расходов Q
max
, приведенный
к стандартным условиям
2
, дм
3
/мин
0,21470,21462,147
2,146
1,073
1
21,46
10,73
1
214,7107,3
Нижний предел диапазона расходов Q
min
, приведенный к
стандартным условиям
2
, дм
3
/мин
0,010730,021460,021470,053660,042940,10730,42940,2146
от 0 до +50
1,0
Пределы основной допускаемой приведенной
погрешности измерений расхода, %
Пределы дополнительной допускаемой погрешности,
вызванной изменением температуры измеряемой среды
на 1 °С, %/°С, не более
Пределы дополнительной допускаемой погрешности,
вызванной изменением давления измеряемой среды на
100 кПа, %/кПа, не более
Температура измеряемой среды, ºС
Максимальное рабочее давление среды, МПа
Диапазон выходного сигнала напряжения постоянного
тока, В
Рабочие условия применения:
- температура окружающего воздуха, ºС
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
Напряжение питания, В
Потребляемый ток, А
Габаритные размеры, Д×Ш×В, не trial, мм
Масса, не более, кг
от 0 до +60
от 30 до 60
от 85 до 105
от 15 до 24
0,135
63×38×159
0,7
Примечания: 1 -Значения для водорода.
2 - Стандартные условия по ГОСТ 2939-63.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к расходомерам
газа тепловым MASS-VIEW
Техническая документация фирмы «Bronkhorst High-Tech», Нидерланды.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
Осуществление торговли и товарообменных операций.
Заявитель
ООО «Сигм плюс инжиниринг», Россия;
117342, Москва, ул. Введенского, 3, корп. 5;
тел.: (495)333-33-25, Факс: (495)334-43-93,
.
Изготовитель
Фирма «Bronkhorst High-Tech», Нидерланды;
Nijverheidsstraat 1a, 7261, AK Ruurlo, Netherlands;
Tel.: +31 (0)78 6306300 ; Fax: +31 (0)78 6306390.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
Адрес: 117418 Москва, Нахимовский пр., 31, тел. (495)544-00-00;
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.
Булыгин
М.п.«___»___________2013 г.
