Аппаратура измерительно-управляющая для вибрационных и акустических испытаний VibPilot, ГРСИ 55167-13
Номер госреестра:
55167-13
Наименование СИ:
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний
Обозначение типа:
VibPilot
Производитель:
Фирма "m+p international Mess- und Rechnertechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52642
об утверждении типа средств измерений
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура измерительно-управляющая для вибрационных и акустических
испытаний VibPilot
Назначение средства измерений
Аппаратура измерительно-управляющая для вибрационных и акустических испытаний
VibPilot (далее-аппаратура) предназначена для измерения, отображения, анализа и хранения
данных об объектах измерения, а также для управления вибрационными и акустическими
испытаниями в контуре с обратной связью, обеспечивая измерение, настройку и поддержание
заданных режимов работы вибростендов и акустических модуляторов при проведении
испытаний изделий на вибрационное, ударное и акустическое воздействие при производстве,
сертификации и научных исследованиях.
Описание средства измерений
Принцип действия аппаратуры основан на усилении и преобразовании в цифровой вид
аналоговых сигналов, поступающих от преобразователей различных типов (вибрационных или
акустических), установленных на вибростенде или в акустической камере и формированию
сигнала управления. При проведении вибрационных испытаний, отклик объекта измерений
поступаетнавходаппаратурыотпреобразователей,измеряющихвиброускорение,
виброскорость или виброперемещение.Аппаратурарегулируетсигналуправления
вибростендом таким образом, чтобы он соответствовал заданным характеристикам во
временной и частотной области. Сигнал управления находится в заданном соотношении с
одним или несколькими сигналами, поступающими от преобразователей, установленных на
объекте измерений. При отклонении сигнала управления от заданного профиля испытания,
выполняется подстройка сигнала возбуждения с целью приближения к профилю. Аппаратура
непрерывно, в режиме реального времени корректирует динамику вибровозбудителя и объекта
испытания с целью поддержания необходимого виброотклика. Аппаратура производит обмен
данными с персональным компьютером по локальной вычислительной сети.
Внешнийвидаппаратурыизмерительно-управляющейдлявибрационныхи
акустических испытаний VibPilot приведен на рисунке 1.

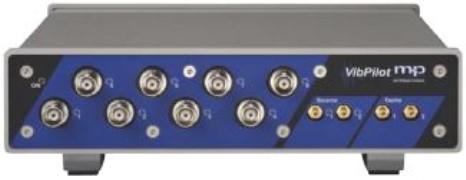

Рисунок 1- Аппаратура измерительно-управляющая для вибрационных и
акустических испытаний VibPilot.
Программное обеспечение
Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от
датчиков в аппаратуру с целью сбора, обработки, и управления алгоритмом её работы. ПО
представляет собой сервисное (фирменное) программное обеспечение, которое поставляется
совместно с системами.
Лист № 2
Всего листов 4
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
(идентификаци
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
VibPilot
VibControl 2.12
(не ниже)
MD5
checksum
Таблица 1
Алгоритм
вычисле-
нния
цифрового
идентифи-
катора
програм-
много
обеспечения
VibPilotFirmware_
2_1_3_034.exe
9904872af461a9
41f9c39326badc
d438
Защита программы от преднамеренного воздействия обеспечивается тем, что
пользователь не имеет возможности изменять команды программы, обеспечивающие
управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями
резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Наименование характеристики
Значение
Количество аналоговых входных каналов, шт.
± 0,1
±10
± 0,1
± 0,015
От 0 до +50 включ.
От 0 до 95 включ.
Масса, кг, не более
1,55
Метрологические и технические характеристики
Таблица 2
4 или 8 (в зависимости от
заказанной комплектации)
2
8
8
2
Св. 0 до 40960 включ.
Количество аналоговых выходных каналов, шт.
Количество цифровых входов, шт.
Количество цифровых выходов, шт.
Количество тахометрических входов, шт.
Диапазон рабочих частот, Гц
Расширенная неопределённость измерений
частоты вращения валов, %
Диапазон входного переменного напряжения, В
(пик.)
Расширенная неопределённость измерений
входного переменного напряжения на базовой
частоте (1 кГц), дБ
Неравномерность АЧХ в диапазоне рабочих частот
относительно 1 кГц, дБ
Условия эксплуатации:
Диапазон рабочих температур ,
0
С:
Относительная влажность, %, не более
Габаритные размеры, В×Г×Ш, мм, не более
50×190×211
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на корпус аппаратуры методом наклейки и на
Руководство по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
1 шт.
Аппаратура измерительно-управляющая
для вибрационных и акустических
испытаний
Комплект соединительных кабелей
Руководство по эксплуатации
Методика поверки
1 компл.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
Руководство по эксплуатации «Аппаратура измерительно-управляющая для вибрационных и
акустических испытаний VibPilot», раздел 4.2.3.
Нормативные и технические документы, устанавливающие требования к аппаратуре
измерительно-управляющей для вибрационных и акустический испытаний VibPilot
Техническая документация фирмы «m+p international Mess- und Rechnertechnik GmbH»,
Германия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «m+p international
Mess- und Rechnertechnik GmbH», Германия
Адрес: Thurnithistraße 2, 30519 Hannover, Germany.
Telefon: +49 511 85603-15
fax: +49 511 85603-10
Заявитель
ООО «Сервисный центр ЕМТ»
Адрес: 129226, РФ, г. Москва, Проспект мира, д. 125
Тел.: (499) 181-38-47
Поверка
осуществляется по документу МП trial-13 «Аппаратура измерительно-управляющая для
вибрационных и акустических испытаний VibPilot. Методика поверки», разработанному и
утвержденному ФГУП «ВНИИМС» в 2013 году. Основными средствами поверки являются
генератор сигналов DS 360 (диапазон частот от 10 мГц до 200 кГц включ.; диапазон выходных
напряжений от 20 мкВ до 40 В включ.; погрешность установки частоты 25х10
-6
Гц), цифровой
мультиметр Agilent 34411A (погрешность измерений ± (0,015 % от отсчета + 0,0004 % от
верхнего предела диапазона измерений).
Лист № 4
Всего листов 4
Испытательный центр
ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-13 от 26.07.2013 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Заместитель
Руководителя Федерального
агентства
по техническому регулированию и
метрологии
Ф.В. Булыгин
М.п.«____» ___________2013 г.
