Термопреобразователи сопротивления платиновые Double Pt100, ГРСИ 55164-13
Номер госреестра:
55164-13
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
Double Pt100
Производитель:
Фирма "H&B Sensors Limited", Великобритания
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 23 шт. с зав.№ DT-GSC-20, DT-GGC-10, DT-GGC-11, DT-GGH-28, DT-GGH-29, DT-GSC-1A, DT-GSC-1B, DT-GSC-2A, DT-GSC-2B, DT-GSC-3A, DT-GSC-3B, DT-GSC-4A, DT-GSC-4B, DT-GSC-5A, DT-GSC-5B, DT-GSC-6A, DT-GSC-6B, DT-GSC-7A, DT-GSC-7B, DT-GSC-8A, DT-GSC-8B, DT-GSC-9A, DT-GSC-9B
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52639
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые Double Pt100
Назначение средства измерений
Термопреобразователи сопротивления платиновые Double Pt100 (далее по тексту –
термопреобразователи или ТС) предназначены для измерений температуры масла
подшипников генератора типа 403A3745 (№ 341Х936) пр-ва фирмы BRUSH Electrical
Machines Ltd., Великобритания на Челябинской ТЭЦ-1, г. Челябинск.
Описание средства измерений
Принцип действия ТС основан на зависимости сопротивления тонкопленочного
платиновоготермочувствительногоэлемента(ЧЭ)оттемпературы.ЧЭимеет
номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по
ГОСТ 6651-2009 (МЭК 60751).
Термопреобразователи состоят из двух ЧЭ и внутренних соединительных проводов,
помещенных в герметичный защитный корпус с резьбовым способом присоединения к
объекту измерений, который соединен с защитной коммутационной головкой из
алюминия типа BUZ. Материал защитного корпуса ТС – нержавеющая сталь.

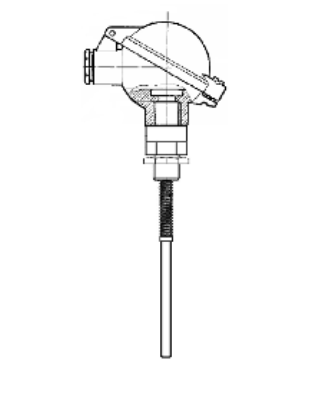

Чертеж общего вида ТС приведен на рисунке 1.
Рис.1
Метрологические и технические характеристики
Диапазон измеряемых температур,
°
С: ……………………….от минус 40 до плюс 400
Температурный коэффициент ТС
a
,
о
С
-1
:……………………...………………...0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по МЭК 60571 / ГОСТ 6651-2009:…….……………….....Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:……..………………..100
Класс допуска по МЭК 60571 / ГОСТ 6651-2009:…...…………...……………………..В
Пределы допускаемого отклонения сопротивления ТС от НСХ
в температурном эквиваленте, °C:…………….................................................
±
(0,30 + 0,005|t|)
Схема соединения внутренних проводов ТС с ЧЭ: ……………................3-х проводная
Электрическое сопротивление изоляции ТС (при 500 В), не менее, МОм:……...…100
Длина монтажной части ТС, мм:……………………………………………………... 150
Лист № 2
Всего листов 3
Диаметр монтажной части ТС, мм……………………………………………..………...6
Рабочие условия эксплуатации:
- диапазон температуры окружающей среды, °C:……………от минус 40 до плюс 85;
- относительная влажность, %: …………………………..………………………... до 98
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем
углу)методомштемпелеванияинатабличку,прикрепленнуюнакорпус
термопреобразователя.
Комплектность средства измерений
Термопреобразователь сопротивления – 23 шт.;
Паспорт (на русском языке) – 23 экз.
Поверка
осуществляетсяподокументуГОСТ8.461-2009«ГСИ.Термопреобразователи
сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-термометрцифровойпрецизионныйDTI-1000,пределыдопускаемой
абсолютной погрешности ±0,031 °С в диапазоне температур от минус 50 до плюс 300 °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8
модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала
измерения температуры: ±(0.001+3*10
-6
*t) °С.
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей
ТПП-1.0 ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс
300 °С и нестабильностью поддержания заданной температуры ±(0,004…0,02) °С.
Примечания: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым Double PT100
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта на территории Челябинской ТЭЦ-1,
г. Челябинск.
Изготовитель:
H&B Sensors Limited, Великобритания
Odyssey House, Bongnor Regis, West Sussex, PO22 9RH, United
Kingdom
Tel./Fax.: +44 (0) 1509 611511 / +44 (0) 1509 610440
E-Mail:
Web Site:
Заявитель:
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д.10
Тел/Факс: (495) 739-68-11 / + 7 495 739-68-01
Испытательный центр:
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 26.07.2013 г., регистрационный номер
в Государственном реестре средств измерений № 30004-13
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
