Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110, ГРСИ 55154-13
Номер госреестра:
55154-13
Наименование СИ:
Системы оптические измерительные
Обозначение типа:
MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110
Производитель:
Фирма "Viavi Solutions Deutschland GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52629/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1637 от 02.08.2018 г.)
СистемыоптическиеизмерительныеMTS-6000,MTS-6000A,MTS-8000E
с модулями OSA-110
Назначение средства измерений
Системы оптические измерительные MTS-6000, MTS-6000A, MTS-8000E с модулями
OSA-110 (далее по тексту-системы) предназначены для измерений длины волны и уровня
средней мощности оптического излучения, а также проведения анализа оптического спектра в
волоконно-оптических системах передачи информации со спектральным уплотнением каналов
(WDM-системах).
Описание средства измерений
Принцип действия системы основан на выделении спектральных составляющих
оптического излучения, поступающего на вход монохроматора для фильтрации каналов
WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин
волн и последующей обработки полученной информации для воспроизведения на экране.
Система представляет собой прибор, состоящий из базового блока, выполненного в трех
модификациях MTS-6000, MTS-6000A, MTS-8000E, каждая из которых может комплектоваться
сменным измерительным модулем спектрального анализатора OSA-110, представленного двумя
моделями OSA-110M и OSA -110H. Сменным модуль спектрального анализатора OSA-110
устанавливается в специальный держатель, установленный на базовом блоке и крепится при
помощи установочных винтов.
Конструктивно система выполнена в прямоугольном корпусе в виде переносного
прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный
дисплей. Модификации базового блока MTS-6000, MTS-6000A более компактны по сравнению
с MTS-8000E, основное отличие модификаций друг от друга состоит в прилагаемом меню
сервисных функций. Для ограничения доступа внутрь корпуса базового блока системы
производится его пломбирование.
Каждая из модификаций базового блока системы имеет встроенный визуальный
детектор повреждений, позволяющий оценить целостность волоконно-оптической линии; также
имеетсявозможностьподключениявидеомикроскопа,позволяющегообнаруживать
поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов и
переговорного устройства, применяемого при монтаже и ремонте волоконно-оптических линий
связи.
Общий вид систем оптических измерительных MTS-6000, MTS-6000A, MTS-8000E
представлен на рисунке 1.
Задняя панель базового блока модификации MTS-8000E представлена на рисунке 2.
Задняя панель базового блока модификаций MTS-6000, MTS-6000A представлена на
рисунке 3.
Лист № 2
Всего листов 5

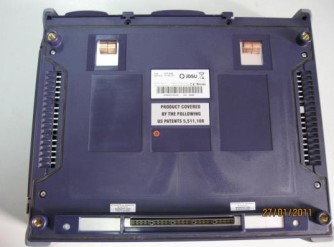

Рисунок 1 - Общий вид систем оптических измерительных MTS-6000,
MTS-6000A, MTS-8000E
Сменный измерительный модуль
спектрального анализатора
OSA-110
модификация
МТS-8000Е
Место
пломбирования

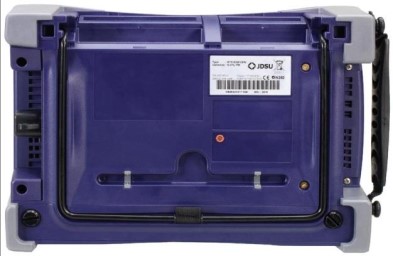

Рисунок 2 - Задняя панель базового блока модификации MTS-8000E

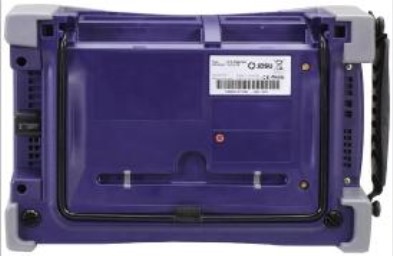

Рисунок 3 - Задняя панель базового блока модификаций MTS-6000, MTS-6000A
Программное обеспечение
Программное обеспечение (далее по тексту - ПО),входящее в состав системы, выполняет
функции отображения на экране прибора информации в удобном для оператора виде, а также
задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера базового
блока системы. Интерфейсная часть ПО запускается на приборе и служит для отображения,
обработки и сохранения результатов измерений.
Место размещения
наклейки со знаком
утверждения типа
Наклейки с
пломбирующим
эффектом
Место размещения
наклейки со знаком
утверждения типа
модификация
МТS-6000А, MTS-
6000A
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данныеЗначение
(признаки)MTS-6000MTS-6000AMTS-8000E
Идентификационное наименование ПО Fiber optics Fiber optics Fiber optics
Номер версии (идентификационный v4.50 и выше v10.06 и выше v11.02 и выше
номер) ПО
Цифровой идентификатор ПО---
Метрологические и технические характеристики
±0,05
±0,6
Значение
от 1260 до 1650
0,001
от -60 до +15
от -50 до +25
0,01
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений длины волны, нм
Пределы допускаемой абсолютной погрешности
измерений длины волны (при температуре от 18 до 23
0
С,
в диапазоне длин волн от 1520 до 1565 нм), нм
Разрешение по шкале длин волн, нм
Динамический диапазон измерений уровня средней
мощности оптического излучения (в диапазоне длин волн
от 1520 до 1610 нм), дБм
*
-модуль спектрального анализатора OSA-110M
-модуль спектрального анализатора OSA-110H
Пределы допускаемой относительной погрешности
измерений уровня средней мощности оптического
излучения (в диапазоне температур от 18 до 23
0
С,
в диапазоне длин волн от 1520 до 1565 нм и уровне
входной мощности -10 дБм), дБ
Разрешение при измерении уровня средней мощности, дБ
*
где дБм - дБ относительно 1 мВт
19
24
285×189×95
3,4
Значение
220±22
50±0,5
326×267×93
Таблица 3 - Основные технические характеристики
Наименование характеристики
Электропитание осуществляется:
-модификации MTS-6000 и MTS-6000A - от Li-ion
батареи напряжением, В
-модификация MTS-8000E - от двух Li-ion батарей
напряжением, В
-от сети переменного тока через блок питания
(сетевой адаптер) напряжением, В
частотой, Гц
Габаритные размеры (Д×Ш×В), мм, не более:
-базовый блок модификаций MTS-6000 и MTS-6000A с
одним сменным модулем и батареей
-базовый блок модификации MTS-8000E с двумя
батареями
Масса, кг, не более
-базовый блок модификации MTS-6000 и MTS-6000A с
одним сменным модулем и батареей
- базовый блок модификации MTS-8000E с двумя
батареями
4,28
Лист № 4
Всего листов 5
Значение
Наименование характеристики
Условия эксплуатации:
Температура окружающей среды,
0
С
Относительная влажность воздуха, %
от 5 до 40
от 0 до 95 (без конденсации)
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом
и в виде наклейки на заднюю панель корпуса прибора.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 экз.
Таблица 4 - Комплектность средства измерений
НаименованиеОбозначение
Базовый блок-
Модуль спектрального анализатора-
Сетевой адаптер-
Руководство по эксплуатацииOSA-110M/-150/-18X/-
500/-500R
Кейс для переноски-
Методика поверки МП 68.Д4-13
1 шт.
1 экз.
Поверка
осуществляется по документу МП 68.Д4-13 «Системы оптические измерительные MTS-6000,
MTS-6000A,MTS-8000E с модулямиOSA-110. Методика поверки»,утвержденному
ФГУП «ВНИИОФИ» 11 марта 2013 г.
Основные средства поверки:
Государственныйпервичныйспециальный эталонединицы длины ивремени
распространения сигнала в световоде, средней мощности, ослабления и длины волны
оптического излучения для волоконно-оптических систем передачи (ВОСП) Рег.№ГЭТ 170-2011.
Рабочий спектральный диапазон 0,6-1,7 мкм
Неисключительная систематическая погрешность измерений длины волны: не более
Θλ=1,17·10
-7
отн.ед.
Среднее квадратическое отклонение: Sλ=5,31·10
-9
мкм
Рабочий эталон единицы длины волны оптического излучения для волоконно-
оптических систем связи и передачи информации «РЭДВ» (номер в Федеральном
информационном фонде по обеспечению единства измерений 32225-06).
Рабочий эталон повышенных уровней средней мощности для ВОСП «РЭСМ-ВП»,
зав. № 30 (номер в Федеральном информационном фонде по обеспечению единства измерений
44048-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус системы, место нанесения указано на рисунке 1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системам оптическим
измерительным MTS-6000, MTS-6000A, MTS-8000E с модулями OSA-110
ГОСТ 8.585-2005 ГСИ. Государственная поверочная схема для средств измерений длины
м времени распространения сигнала в световоде, средней мощности, ослабления и длины волны
для волоконно-оптических систем связи и передачи информации
Лист № 5
Всего листов 5
Изготовитель
Viavi Solutions Deutschland GmbH, Германия
Адрес: Arbachtalstrasse, 5, D72800 Eningen unter Achalm, Germany
Телефон: +49 (0) 7121 86 0
Web-сайт:
E-mail:
Заявитель
Филиал Общества с ограниченной ответственностью «Виави Солюшнз Дойчланд ГмбХ»
(Филиал ООО «Виави Солюшнз Дойчланд ГмбХ»)
ИНН 9909288664
Адрес: 115093, г. Москва, ул. Павловская, д.7
Телефон: +7 (495) 956-47-60
Факс: +7 (495) 956-47-62
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-33-56
Факс: +7 (495) 437-31-47
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 69792-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Могоча | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 58801-14 | Системы температурного мониторинга трансформаторов арсенид-галлиевые | LumaSHIELD | Фирма "LumaSense Technologies, Inc.", США | Первичная поверка до ввода в эксплуатацию | Перейти |
| 22495-02 | Системы измерительные | Игла | ООО "НПФ "Спецтехнологии", г.Мытищи | 1 год | Перейти |
| 15281-96 | Устройства измерительные | СИМЭК-48 | ЗАО "СИМЭК", Беларусь, г.Гродно | 1 год | Перейти |
| 12464-90 | Приборы измерительные показывающие комбинированные стрелочные для контроля технологических параметров бурения | ИПК | Опытный завод "Физприбор", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
