Анализаторы показателей качества электрической энергии сетевые ALPTEC2333b, ALPTEC2333, ГРСИ 55138-13
Номер госреестра:
55138-13
Наименование СИ:
Анализаторы показателей качества электрической энергии сетевые
Обозначение типа:
ALPTEC2333b, ALPTEC2333
Производитель:
Фирма "ALPES Technologies", Франция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52611
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы показателей качества электрической энергии сетевые
ALPTEC2333b, ALPTEC2333
Назначение средства измерений
Анализаторы показателей качества электрической энергии сетевые ALPTEC2333b,
ALPTEC2333 (далее- анализаторы) предназначены для измерения и анализа характеристик
напряжения, силы тока, активной , реактивной и полной мощности, коэффициента мощности
и показателей качества электрической энергии в соответствии с ГОСТ Р 51317.4.30-2008,
класс А в однофазных и трехфазных сетях переменного тока частотой 50/60 Гц.
Описание средства измерений
Принцип действия анализаторов основан на аналого-цифровом преобразовании
входных сигналов тока и напряжения, обработке и передаче данных через интерфейсы под
управлением встроенного DSP-процессора.
Анализаторы имеют три измерительных входа напряжения и три измерительных
входа тока.
Анализаторы выполнены в изолированном металлическом корпусе (корпус моди-
фикации ALPTEC2333b дополнительно жестко закреплен в пластиковом чемодане со степе-
нью защиты IP54 при снятой крышке и IP65 – при закрытой крышке с одновременным под-
ключением ко всем разъёмам соответствующих измерительных кабелей). Рабочее положе-
ние анализаторов - горизонтальное. На лицевой панели расположены органы индикации и
управления. На боковой части корпуса расположены три разъема:
- для связи с персональным компьютером - USB ;
- для подключения измерительных кабелей напряжения;
- для подключения датчиков тока.
На боковой поверхности корпуса расположен так же разъем для подключения ан-
тенны GSM. Корпус состоит из панели индикации и управления и задней крышки. Внутри
корпуса расположены электронные плата.
Анализаторы отличаются между собой конструктивным исполнением.
Анализаторы измеряют ПКЭ согласно таблице 2 и записывают результаты в память
в соответствии с интервалами усреднения ПКЭ. Память прибора представляет собой энерго-
независимое оперативное устройство объемом 1 Гбайт. Продолжительность регистрации при
времени усреднения 1 мин – 12 дней, при времени усреднения 10 мин – 4 месяца. Информа-
ция из энергонезависимой памяти считывается во внешнюю ЭВМ, где производится ее по-
следующая обработка.
Анализаторы показателей качества электрической энергии сетевые ALPTEC2333b,
ALPTEC2333 имеют резервное автономное питание (никель металлогидридный аккумуля-
тор): при нарушении подачи электроэнергии анализаторы будут работать от встроенной ба-
тареи в течение часа.
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Анализаторы показателей качества электрической энергии сетевые ALPTEC2333b,
ALPTEC2333 имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологиче-
ски значимым.
Лист № 2
Всего листов 9
Вклад ПО в суммарную погрешность анализатора незначителен, так как определяет-
ся погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по
сравнению с погрешностью анализатора.
Внешнее ПО (программа «WINALP2400»), устанавливаемое на персональный ком-
пьютер, предусматривает различные экранные формы для отображения в удобном виде зна-
чений параметров (текущих, архивных, измеренных и вычисленных), их систематизации,
выполнения настроек, контроля и коррекции исходных данных.
Внешнее ПО (программа «WINALP2400»), не является метрологически значимым,
поскольку обеспечивает только отображение данных, поступающих от анализаторов, без ка-
кой-либо математической обработки или преобразования.
Таблица 1 – Характеристики программного обеспечения (ПО)
Модифи-
кация
Наимено-
вание ПО
Идентификаци-
онное наимено-
вание ПО
Номер
версии (иденти-
фикационный но-
мер) ПО
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
ALPTEC
2333b,
ALPTEC
2333
Встроен-
ное
Микропрограм-
ма
10-9-17-10
__
__
Внешнее
«WINALP2400»
С27-03-В
__
__
Цифровой
идентификатор
ПО
(контрольная
сумма испол-
няемого кода)
ALPTEC
2333b,
ALPTEC
2333
Уровень защиты программного обеспечения от непреднамеренных и преднамерен-
ных изменений – «С».

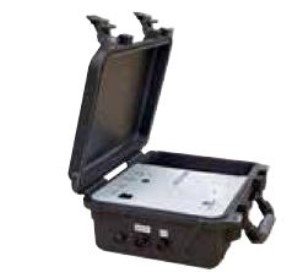

Общий вид анализаторов показателей качества электрической энергии сетевых
ALPTEC2333b
Место
пломбирования
Номинальные значения фазного/междуфазного напряжения U
ном
:
230 В/230√3 В
Номинальное значение входного тока I
ном
:5 А
Предельные значения входного тока I
к
:
– 300 А;
– 1000 А;
– 3000 А.
Номинальные значения мощности:
-активной, Р: 6000 Вт;
- реактивной, Q: 6000 Вар;
- полной, S: 6000 В·А
Предельные значения мощности:
- активной, Р:
- на пределе 300 А: 24000 Вт;
- на пределе 1000 А: 720000 Вт;
- на пределе 3000 А: 1920000 Вт.
- реактивной, Q:
- на пределе 300 А: 24000 Вар;
- на пределе 1000 А: 720000 Вар;
- на пределе 3000 А: 1920000 Вар.
- полной, S:
- на пределе 300 А: 24000 В·А;
- на пределе 1000 А: 720000 В·А;
- на пределе 3000 А: 1920000 В·А.
Таблица 2– Метрологические характеристики анализаторов показателей качества электриче-
ской энергии сетевых ALPTEC2333b, ALPTEC2333.
Лист № 3
Всего листов 9

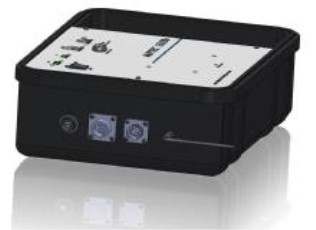

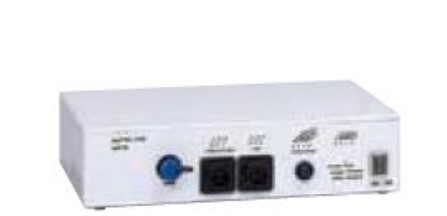

Общий вид анализаторов показателей качества электрической энергии сетевых ALPTEC2333
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов показателей
качества электрической энергии сетевых ALPTEC2333b, ALPTEC2333 приведены в таблицах
2 – 3.
Место
пломбирования
Характеристика
Значение
125-345
215-600
±0,1
±0,1
от минус 20 до плюс 20
±0,2 %
Диапазон измерения частоты, Гц
42,5-57,5
±0,01
Диапазон измеряемых n-х гармонических составляющих напряжения
± 5
± 0,05
1…49
Диапазон измерения коэффициента m-й интергармонической со-
ставляющей напряжения
0 - 100
± 5
± 0,05
0-25
± 0,05
± 5
Диапазон измерения кратковременной дозы фликера P
St
0,2-10
Лист № 4
Всего листов 9
Диапазон измерения среднеквадратического значения фазного на-
пряжения U
ф
, В
Диапазон измерения среднеквадратического значения междуфаз-
ного напряжения U
мф
, В
Пределы допускаемой основной приведенной (к номинальному
значению фазного напряжения) погрешности измерения средне-
квадратического значения фазного напряжения, %
Пределы допускаемой основной приведенной (к номинальному
значению междуфазного напряжения) погрешности измерения
среднеквадратического значения междуфазного напряжения, %
Установившееся отклонение среднеквадратического значения на-
пряжения
d
U
у
, %
Пределы допускаемой основной абсолютной погрешности измере-
ния установившегося отклонения среднеквадратического значения
напряжения , %
Пределы допускаемой основной абсолютной погрешности измере-
ния частоты, Гц
1…50
Пределы допускаемой относительной погрешности измерения ко-
эффициента n-й гармонической составляющей напряжения
приK
U (n)
³
1,0, %
Пределы допускаемой абсолютной погрешности измерения коэф-
фициента n-й гармонической составляющей напряжения при
K
U (n)
<
1,0, %
Диапазон измеряемых m-х интергармонических составляющих на-
пряжения
Пределы допускаемой относительной погрешности измерения ко-
эффициента m-й интергармонической составляющей напряжения
приK
U (m)
³
1,0, %
Пределы допускаемой абсолютной погрешности измерения коэф-
фициента m-й интергармонической составляющей напряжения при
K
U (m)
<
1,0, %
Диапазон измерения суммарного коэффициента гармонических со-
ставляющих напряжения, THD
U
Пределы допускаемой абсолютной погрешности измерения сум-
марного коэффициента гармонических составляющих напряжения
при K
u(n)
<
3,0%
Пределы допускаемой относительной погрешности измерения
суммарного коэффициента гармонических составляющих напря-
жения при K
u(n)
³
3,0%
Диапазон измерения длительной дозы фликера P
Lt
0,2-10
±5,0
10-100
±
1,0
0,02-60
± 0,01
0,02-60
± 0,01
1,1-1,5
± 2
-с поясом Роговского
0,5-5 А
0-25
± 0,15
± 5
Диапазон измерения реактивной электрической мощности Q, вар
±1,0
Лист № 5
Всего листов 9
Пределы допускаемой относительной погрешности измерения
кратковременной и длительной дозы фликера, %
Диапазон измерения глубиныпроваловнапряжения
d
U
пр
, %
Пределы допускаемой абсолютной погрешности измерения
глубины провалов напряжения, %
Диапазон измерения длительности провалов напряжения
D
t
п
, с
Пределы допускаемой абсолютной погрешности измерения
длительности провалов напряжения, с
Диапазон измерения длительности временного перенапряжения
D
t
перU
, с
Пределы допускаемой абсолютной погрешности измерения
длительности перенапряжения, с
Диапазон измерения коэффициента временного перенапряжения
K
пер U
Пределы допускаемой относительной погрешности измерения
коэффициента временного перенапряжения
Диапазон измерения среднеквадратического значения фазного тока
I, А
- при непосредственном измерении
Пределы допускаемой основной приведенной (к конечному значе-
нию диапазона) погрешности измерения среднеквадратического
значения фазного тока (с поясом Роговского), %
0,5– 300;
1– 1000;
1– 3000;
±1,0
±0,5
Пределы допускаемой основной относительной погрешности изме-
рения среднеквадратического значения фазного тока при непосред-
ственном измерении, %
Диапазон измерения суммарного коэффициента гармонических со-
ставляющих тока, THD
I
Пределы допускаемой абсолютной погрешности измерения сум-
марного коэффициента гармонических составляющих тока при
K
I(n)
<
3,0%
Пределы допускаемой относительной погрешности измерения
суммарного коэффициента гармонических составляющих тока при
K
I(n)
³
3,0%
Диапазон измерения полной электрической мощности S, В·А
(0,05-1,5)
·
I
ном
·
U
ном
*
(0,05-1,5)
·
Iк
·
U
ном
*
Диапазон измерения активной электрической мощности P, Вт
(0,05-1,5)
·
I
ном
·
U
ном
*
(0,05-1,5)
·
Iк
·
U
ном
*
(0,05-1,5)
·
I
ном
·
U
ном
*
(0,05-1,5)
·
Iк
·
U
ном
*
Пределы допускаемой приведенной (к номинальному значению)
погрешности измерения полной электрической мощности, %
±1,0
±1,0
±2,0
Лист № 6 Trial
листов 9
Пределы допускаемой приведенной (к номинальному значению)
погрешности измерения активной электрической мощности, %
Пределы допускаемой приведенной (к номинальному значению)
погрешности измерения реактивной электрической мощности, %
Пределы допускаемой приведенной (к конечному значению диапа-
зона) погрешности измерения полной электрической мощности, %
Пределы допускаемой приведенной (к конечному значению диапа-
зона) погрешности измерения активной электрической мощности,±2,0
%
Пределы допускаемой приведенной (к конечному значению диапа-
зона) погрешности измерения реактивной электрической мощно-±2,0
сти, %
Примечание:
-пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют
1/2 основной погрешности на каждые 10 °С изменение температуры окружающей среды;
*- тип нагрузки: емкостная
Таблица 3 – Основные технические характеристики анализаторов показателей качества элек-
трической энергии сетевых ALPTEC2333b , ALPTEC2333
Наименование характеристикиЗначение
Неограниченная продолжитель-
Время непрерывной работы, не менее, ч
ность времени непрерывной работы
Устойчивость к перегрузкам по входному сигна-
лу (в течение 1 ч):
– измерительный вход напряжения, В1600
– измерительный вход тока, А 20
Рабочие условия применения в соответствии с
ГОСТ 22261-94:
– температура, °СОт минус 5 до плюс 50
– влажность при температуре 30
о
С, не более, % 85
– атмосферноедавление, кПаОт 84 до 106,7
Напряжение питания, В:
198-242 (207-253)
– переменного тока, при частоте 45-57,5 Гц (60
опционно)
Потребляемая мощность, не более, В·А (Вт)25
Габаритные размеры, не более, мм 340×295×152
Масса, кг 4,8 ± 0,2
Наработка на отказ, не менее, ч 60000
Срок службы, не менее, лет10
Знак утверждения типа
Знак утверждения типа наносят на корпус анализаторов показателей качества элек-
трической энергии сетевых в виде наклейки, на титульный лист руководства по эксплуата-
ции – типографским способом.
Комплектность средства измерений
Комплект поставки анализаторов приведен в таблице 4.
Таблица 4 – Комплект поставки
1
1
1
1
Кабель USB
1
1
Упаковка
1
Количество
Лист № 7
Всего листов 9
Примечание
Длина 2 метра,
Длина 2 метра, цвет:
желтый, зеленый,
красный, синий;
штепсельный разъём
Наименование
Анализатор показателей качества
электрической энергии сетевой
Разъемный пояс Роговского
(кабелиобъединенывединый
разъем, подключаемый к лицевой
панели анализатора)
Комплект соединительных кабелей
для измерения напряжения (кабели
объединены в единый разъем, под-
ключаемый к лицевой панели ана-
лизатора)
Комплект соединительных кабелей
для измерения напряжения с кабе-
лем электропитания (кабели объе-
динены в единый разъем, подклю-
чаемый к лицевой панели анализа-
тора)
Длина 2 метра, цвет:
желтый, зеленый,
красный, синий, чер-
ный штепсельный
разъём.
Длина 2 метра, чер-
ный, usb-разъём
1
1
Руководство по эксплуатации
Методика поверки
Диск CD-ROM с программным
обеспечением
Коробка из гофро-
картона
Поверка
осуществляется по документам: ГОСТ Р 8.656-2009 «ГСИ. Средства измерений показателей
качества электрической энергии. Методика поверки» и МП 55138-13 «Анализаторы показа-
телей качества электрической энергии сетевые ALPTEC2333b, ALPTEC2333. Методика по-
верки», утвержденной ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки: калибратор переменного тока Ресурс-К2М (Госреестр №31319-
12); установка поверочная УППУ-МЭ 3.1 (Госреестр №29123-05); трансформатор тока изме-
рительный лабораторный ТТИ-5000.5 (Госреестр №27007-04); измеритель показателей каче-
ства электрической энергии «Ресурс-UF2-ПТ» (Госреестр№29470-05).
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Анализаторы показателей качества
электрической энергии сетевые ALPTEC2333b, ALPTEC2333. Руководство по эксплуата-
ции».
Лист № 8
Всего листов 9
Нормативные документы, устанавливающие требования к анализаторам показателей
качества электрической энергии сетевым ALPTEC2333b, ALPTEC2333
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Об-
щие технические условия»
2. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений.
Средства измерений показателей качества электрической энергии. Общие технические тре-
бования»
3. ГОСТ Р 51317.4.30-2008 «Электрическая энергия. Совместимость технических
средств электромагнитная. Методы измерений показателей качества электрической энергии»
4. ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений.
Средства измерений показателей качества электрической энергии. Методы испытаний»
5. ГОСТ Р 51317.4.7-2008 «Совместимость технических средств электромагнитная.
Общее руководство по средствам измерений и измерениям гармоник и интергармоник для
систем электроснабжения и подключаемых к ним технических средств».
6. ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения,
управления и лабораторного применения. Часть 1. Общие требования»
7. ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Элек-
трическое оборудование для измерения, управления и лабораторного применения. Требова-
ния и методы испытаний»
8. Техническая документация фирмы-изготовителя
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
– при выполнении работ по оценке соответствия промышленной продукции и про-
дукции других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям;
Изготовитель
«ALPES TECHNOLOGIES», Франция
P.A.E. Les Glaisins, 7 rue des Bouvires, BP 332, 74943 Annecy-Lе-Vieux Cedex, France
Телефон + 33 (0)4.50.64.05.13, факс + 33 (0)4.50.64.04.37
Web-сайт:
Заявитель
ООО «ФИРЭЛЕК»
105023 г. Москва, ул. Малая Семёновская, дом 9, строение 12
Телефон: +7 (495) 660-75-50, факс: +7 (495) 660-75-61
Web-сайт:
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437-55-77; Факс 8 (495) 437-56-66; E-mail:
.
Номер аттестата аккредитации №30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального
агентства по техническому регулированиюФ.В. Булыгин
и метрологии
М.п.
«»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13227-06 | Анализаторы молока и молочных продуктов | MilkoScan серий 130/4000/6000 | Фирма "Foss Analytical A/S", Дания | 1 год | Перейти |
| 30170-05 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ ОАО "Астраханьэнерго" ПС-110 кВ "Никольская" | Нет данных | ОАО НТЦ "Электроцентромонтаж", г.Москва | 4 года | Перейти |
| 8296-81 | Анализаторы жидкости пламеннофотометричекие | ПАЖ-2 | НПО "Аналитприбор", Украина, г.Киев | Нет данных | Перейти |
| 26414-04 | Счетчики электрической энергии трехфазные | Kamstrup 351 Combi | Фирма "Kamstrup A/S", Дания | 12 лет | Перейти |
| 24411-12 | Счетчики ватт-часов активной энергии переменного тока электронные | Меркурий 201 | ООО "НПК "Инкотекс", г.Москва | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
