Шунты измерительные постоянного тока 9230A-500, 9230A-1000, ГРСИ 55119-13
Номер госреестра:
55119-13
Наименование СИ:
Шунты измерительные постоянного тока
Обозначение типа:
9230A-500, 9230A-1000
Производитель:
Фирма "Guildline Instruments Limited", Канада
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 9230A-500: 70855, 9230А-1000: 70916
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52590
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Шунты измерительные постоянного тока 9230A-500, 9230A-1000
Назначение средства измерений
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 (далее – шунты) с
принудительным охлаждением предназначены для расширения пределов измерения показы-
вающих и регистрирующих приборов постоянного тока.
Описание средства измерений
Шунты измерительные постоянного тока 9230A-500, 9230A-1000 выполнены в виде
пластин из манганина, соединенных твердым припоем с наконечниками из латуни и меди.
Наконечники имеют резьбовые соединения для токовых и потенциальных зажимов-винтов.
Шунты расположены на изолирующей подложке для механической устойчивости и
покрыты перфорированной металлической крышкой для наилучшего охлаждения. Сверху на
шунт устанавливается блок вентиляторов для принудительного охлаждения.

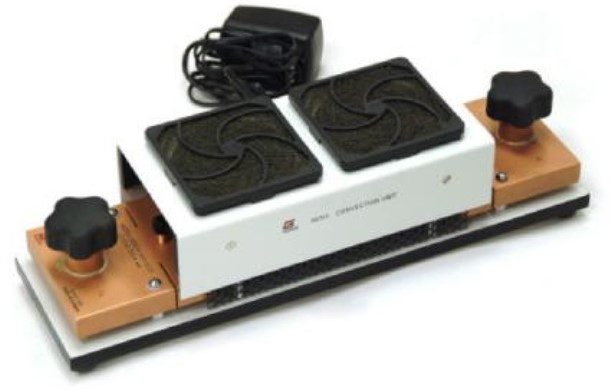

Фотография общего вида шунтов представлена на рисунке 1.
\
Рисунок 1 – Фотография общего вида шунтов измерительных постоянного тока
9230A-500, 9230A-1000
Метрологические и технические характеристики
е
5001000
± 0,01± 0,025
Основные метрологические и технические характеристики шунтов измерительных
постоянного тока 9230A-500, 9230A-1000 представлены в таблице 1.
Таблица 1
Наименование характеристики
9230A-500
Значени
9230A-1000
Номинальное сопротивление, мОм 0,50,1
Максимальный ток (при использовании
принудительного охлаждения), А
Пределы допускаемой основной относительной
погрешности шунта по сопротивлению, %
Пределы допускаемой дополнительной погрешности
шунта, вызванной отклонением температуры± 0,0004± 0,0025
окружающего воздуха от нормальной, %/ºС
Лист № 2
Всего листов 3
Наименование характеристики
от 22 до 24
70
Продолжение таблицы 1
Значение
9230A-5009230A-1000
24
406
´
114
´
96530
´
114
´
145
5,8 7,2
Время установления рабочего режима при
использовании принудительного охлаждения, мин
Габаритные размеры (длина
´
ширина
´
высота), мм
Масса, кг, не более
Нормальные условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %, не более
Рабочие условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность, %, не более
от 18 до 28
70
Знак утверждения типа
Знак утверждения типа наносят на шунт методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки шунтов измерительных постоянного тока 9230A-500, 9230A-1000
представлен в таблице 2.
Таблица 2
Наименование
Шунт измерительный постоянного тока 9230A-500
Шунт измерительный постоянного тока 9230A-1000
Руководство по эксплуатации
Методика поверки
Количество
1
1
1
1
Поверка
Поверка шунтов измерительных постоянного тока 9230A-500, 9230A-1000 осуществля-
ется по документу МП-021/551-2013 «Шунты измерительные постоянного тока 9230A-500,
9230A-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 22 августа
2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
– мультиметр цифровой прецизионный 8508A
диапазон измерения электрического сопротивления: 0 – 200 МОм
предел допускаемой абсолютной погрешности (на пределе 2 Ом) (
D
R
):
±
(0,000015)
·R
Сведения о методиках (методах) измерений
Методы измерений с помощью шунтов измерительных постоянного тока 9230A-500,
9230A-1000 указаны в документе «Шунты измерительные постоянного тока 9230A-500, 9230A-
1000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к шунтам
измерительным постоянного тока 9230A-500, 9230A-1000
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие
технические условия».
2 ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений электрического сопротивления».
3 Техническая документация фирмы-изготовителя.
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «Guildline Instruments Limited», Канада
Адрес: 21 Gilroy Street, PO Box 99, Smiths Falls, Ontario, Canada K7A 4S9
Phone: (613) 283-3000 Fax: (613) 283-6082
Email:
Web:
Заявитель
ЗАО «ПриСТ»
109444, г. Москва, ул. Ташкентская, д. 9
Тел.: (495)777-55-91. Факс: (495)633-85-02
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________Ф.В. Булыгин
М.п.«____»_____________2013 г.
