Анализаторы вольтамперометрические ТА-Эколаб, ГРСИ 55117-13
Номер госреестра:
55117-13
Наименование СИ:
Анализаторы вольтамперометрические
Обозначение типа:
ТА-Эколаб
Производитель:
ООО "НПЦ Техноаналит", г.Томск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
04.10.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52588
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы вольтамперометрические ТА-Эколаб
Назначение средства измерений
Анализаторы вольтамперометрические ТА-Эколаб (далее – анализаторы) предназначе-
ны для измерений массовой концентрации электрохимически активных ионов и веществ в
питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб
пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов
методами прямой, инверсионной вольтамперометрии и хроноамперометрии.
Описание средства измерений
Принцип действия анализаторов основан на измерении силы электрического тока,
протекающего в цепи электрохимической ячейки с анализируемым раствором, под
воздействием приложенного к ее электродам потенциала. При этом величина силы тока,
используемая в качестве аналитического сигнала, пропорциональна концентрации вещества в
растворе, а значение потенциала характеризует природу данного вещества.
Для управления анализатором и обработки результатов измерений используется про-
граммное обеспечение «Valab Professional», установленное на IBM PC-совместимый компью-
тер. Информационный обмен осуществляется через Bluetooth соединение.
Конструктивно анализаторы представляют собой приборы настольного исполнения,
имеющие три измерительных канала (электрохимических ячейки) и встроенный источник УФ-
облучения (рисунок 1).
По способу представления информации анализатор является цифровым; по уровню ав-
томатизации – автоматизированный; по видам источников питания – с сетевым питанием; по
режиму работы – циклического действия; по назначению – лабораторным (стационарным).
Места пломбирования (1, 2) для защиты от несанкционированного доступа показаны
на рисунках 1 и 2.

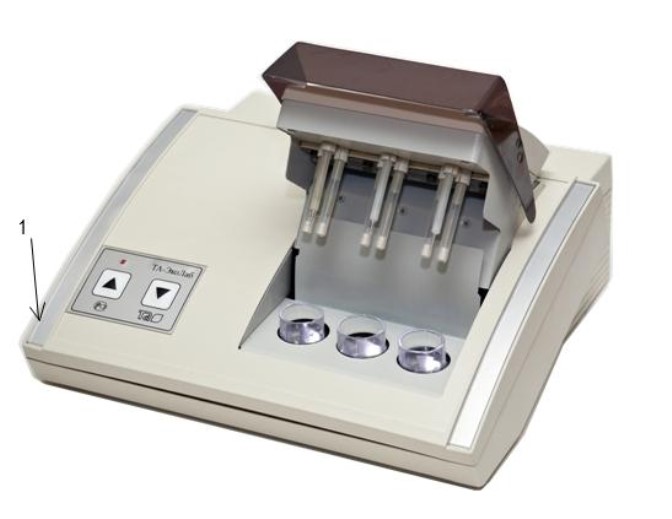

Рисунок 1 – Общий вид анализатора ТА-Эколаб (вид спереди)
Лист № 2
Всего листов 5

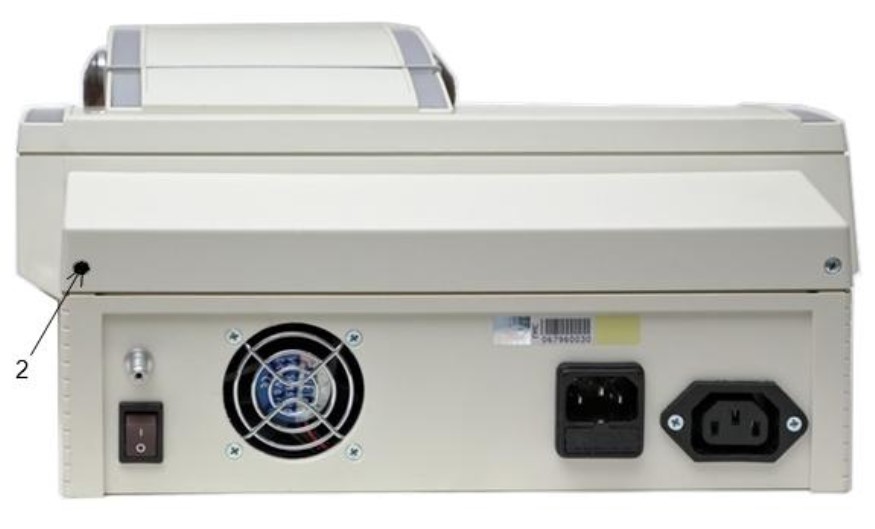

Рисунок 2 – Общий вид анализатора ТА-Эколаб (вид сзади)
Программное обеспечение
Таблица 1
Идентификационное
наименование метро-
логически значимой
части ПО
Номер версии
(идентификаци-
онный номер)
метрологически
значимой части
ПО
Цифровой идентификатор
метрологически значимой
части ПО (контрольная сум-
ма исполняемого кода)
ValabMet.dll
-
AB6B46FC04E35C9E9C5DF6
9F8963D5C2
Алгоритм вы-
числения циф-
рового иденти-
фикатора мет-
рологически
значимой части
ПО
md5
ПО Valab Professional функционирует под управлением операционной системы Micro-
soft Windows XP/Vista/7 и предназначено для совместной работы с анализаторами.
ПО выполняет следующие функции:
– управление режимами работы анализатора;
– обработка вольтамперограмм;
– расчет массовой концентрации определяемых ионов и веществ;
– метрологическая обработка результатов измерений;
– документирование и архивирование результатов измерений.
ПО защищено от непреднамеренных и преднамеренных изменений. Защита ПО соот-
ветствует уровню «С» по МИ 3286-2010. ПО разделено на метрологически значимую часть
(файл
-
ValabMet.dll) и метрологически незначимую часть.
Идентификационные данные метрологически значимой части программного обеспече-
ния представлены в таблице 1.
Метрологические характеристики анализаторов нормированы с учетом ПО.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
1 Диапазоны измерений и пределы допускаемой относительной погрешности измере-
ний массовой концентрации ионов представлены в таблице 2.
От 0,0001 до 1,0 включ.
±20
Кадмий
Железо (III)
Таблица 2
Определяемые
ионы
Диапазон измерений массовой
концентрации ионов, мг/дм
3
Пределы допускаемой относи-
тельной погрешности измерений
массовой концентрации ионов,
%
Цинк, свинец,
медь (II)
Ртуть (I)
Мышьяк (III)
От 0,0001 до 0,001 включ.
Св. 0,001 до 1,0 включ.
От 0,00005 до 0,01 включ.
От 0,001 до 0,5 включ.
От 0,002 до 0,01 включ.
Св. 0,01 до 1,0 включ.
±20
±15
±20
±20
±45
±20
2 Диапазон поляризующего напряжения, Вот минус 2,4 до плюс 2,4.
3 По требованиям электромагнитной совместимости в части помехоустойчивости и
помехоэмиссии анализаторы соответствуют требованиям ГОСТ Р 51522.1–2011.
4 Анализаторы обладают прочностью к механическим воздействиям при транспорти-
ровании по группе 2 ГОСТ 22261.
5 Условия эксплуатации анализаторов:
- температура окружающего воздуха,
°
С
- атмосферное давление, кПа
- относительная влажность воздуха, %
от 15 до 35;
от 84 до 106,7;
от 30 до 80.
6 Параметры электрического питания
- напряжение питания переменного тока, В
- частота, Гц
от 198 до 242;
от 49 до 51.
7Габаритные размеры анализаторов, Д×Ш×В,
мм, не более
305×280×125.
8Масса анализатора, кг, не более3,5.
9Потребляемая мощность, В
×
А, не более
25.
10 Время непрерывной работы, ч8.
11 Средняя наработка на отказ, ч10000.
12 Средний срок службы, лет, не менее8.
Знак утверждения типа
наносится в виде наклейки на верхнюю крышку анализаторов и титульный лист документа
«Анализаторы вольтамперометрические ТА-Эколаб. Руководство по эксплуатации».
Комплектность средства измерений
Комплектность анализаторов приведена в таблице 3.
Лист № 4
Всего листов 5
TA.07.01.01ЭР
4
ГСО 7770-2000
1 ампула
ГСО 6690-93
1 ампула
ГСО 7252-96
1 ампула
ГСО 7255-96
1 ампула
1
Обозначение
Количество
Таблица 3
№Наименование
п/п
1Анализатор ТА-Эколаб
2Кабель питания с заземлением
ТУ 4215-006-14400795-2012
IEC C13
1
1
3Электрод рабочий (ртутно-пленочный)
TA.07.01.02ЭС
TA.07.01.02К
TA.07.02.01КВ20
4
3
7
1
1
IEEE 802.15
4215-006-14400795-2012 РЭ
4215-006-14400795-2012 РП
4Электрод сравнения (хлорсеребряный)
5Корпус для электрода сравнения
6Стаканчики кварцевые
7 Государственный стандартный образец
состава водного раствора ионов цинка
8 Государственный стандартный образец
состава водного раствора ионов кад-
мия
9 Государственный стандартный образец
состава водного раствора ионов свинца
10 Государственный стандартный образец
состава водного раствора ионов меди
11Bluetooth-адаптер
12Руководство по эксплуатации
13Программа VaLab Professional. Руко-
водство пользователя
14Компакт-диск с ПО
СD диск
1
Поверка
осуществляется по документу МП 195-13 «ГСИ. Анализаторы вольтамперометрические ТА-
Эколаб. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в июле 2013 г.
Основные средства поверки:
– государственный стандартный образец состава водных растворов ионов кадмия
(ГСО 6690-93), аттестованное значение 1,0 г/дм
3
, относительная погрешность аттестованного
значения ГСО при доверительной вероятности 0,95 1,0 %;
– дозатор пипеточный ДПОП-1-5-50, диапазон объёмов дозирования от 0,005 до
0,050 см
3
, дискретность установки доз 0,00002 см
3
, относительная погрешность дозирования не
более 5 %;
– пипетки вмест. 0,5 см
3
класса 1, вмест. 10 см
3
класса 2 по ГОСТ 29227–91;
– пробирки мерные лабораторные вмест. 5 см
3
исполнения 2 по ГОСТ 1770–74.
Примечание – Допускается применение средств, не приведенных в перечне основных средств
поверки, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точ-
ностью.
Сведения о методиках (методах) измерений
Методики измерений, аттестованные в соответствии с ГОСТ 8.563–2009.
Нормативные и технические документы, устанавливающие требования к анализаторам
вольтамперометрическим ТА-Эколаб
1 ГОСТ 22261–94 Средства измерений электрических и магнитных величин. Общие
технические условия
Лист № 5
Всего листов 5
2 ГОСТ Р 8.735.0–2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений содержания компонентов в жидких и
твердых веществах и материалах. Основные положения
3 4215-006-14400795-2013 ТУ. Анализаторы вольтамперометрические ТА-Эколаб.
Технические условия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ООО «НПЦ Техноаналит».
Юридический адрес: Россия, 634045, г. Томск, п. Апрель, ул. Политехническая, 2.
Тел: (3822) 56-41-96.
Факс: (3822) 42-66-50.
Е-mail:
.
Сайт:
.
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»).
Аттестат аккредитации в области обеспечения единства измерений на проведение испытаний в
целях утверждения типа № 30113-13 от 03.06.2013 г.
Юридический адрес: Россия, 634012, г. Томск, ул. Косарева, д. 17а
Тел: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал (3822) 71-37-17
E-mail:
Сайт:
http://томскцсм.рф
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«
»
2013 г.
