Преобразователь давления измерительный 607-8, ГРСИ 55087-13
Номер госреестра:
55087-13
Наименование СИ:
Преобразователь давления измерительный
Обозначение типа:
607-8
Производитель:
Фирма "Dwyer Instruments, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 96TF-1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52551
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователь давления измерительный 607-8
Назначение средства измерений
Преобразователь давления измерительный 607-8 (далее по тексту – преобразователь)
предназначен для преобразования разности давлений чистого, сухого воздуха или других неаг-
рессивных газов в стандартный двухпроводной, выходной сигнал 4-20 мА на Челябинской
ТЭЦ-1.
Описание средства измерений
Принцип действия преобразователя основан
на упругой деформации чувствительного
элемента.
Под воздействием измеряемого давления происходит изменение электрического сопро-
тивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в
нормированный выходной сигнал постоянного тока, пропорциональный давлению.
Корпус преобразователя изготовлен из нержавеющей стали.

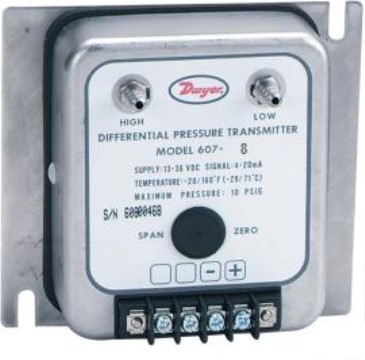

Рисунок 1. Преобразователь давления измерительный 607-8
Метрологические и технические характеристики
Значение характеристики
от 0 до 10 (от 0 до 2,5)
± 0,5
± 0,15
от 4 до 20
Таблица 1
Наименование характеристики
Диапазон измерений давления, дюйм вод. ст. (кПа)
Пределы допускаемой основной приведенной погрешности, %
Пределы допускаемой дополнительной погрешности, %/10 ºС
Выходной сигнал, мА
Параметры электропитания:
- напряжение постоянного тока, В
Температура окружающей среды, ºС
Габаритные размеры, (длина х высота х ширина) не более, мм
Масса, не более, кг
от 12 до 36
от минус 29 до плюс 71
116 х 107 х 47
0,4
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя и на титульный лист пас-
порта типографским способом.
Лист № 2
Всего листов 2
Комплектность средства измерений
– преобразователь давления измерительный 607-8, зав. № 96TF-1 1 шт;
– паспорт 1 экз.
Поверка
осуществляется по документу «МИ 1997-89 Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Сведения о методиках (методах) измерений
приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к преобразовате-
лю давления измерительному 607-8.
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрически-
ми аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-2010 «ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Мето-
дика поверки»;
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений:
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«Dwyer Instruments, INC», США
P.O. BOX 373 MICHIGAN CITY, IN 46361, U.S.A.
Tel.: 219/879-8000, Fax: 219/872-9057
Сайт:
Заявитель
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д.10
Тел/факс: (495) 739-68-11 / (495) 739-68-01
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииФ.В. Булыгин
М.п.«____» _______2013 г.
