Манометры дифференциальные показывающие 240, ГРСИ 55085-13
Номер госреестра:
55085-13
Наименование СИ:
Манометры дифференциальные показывающие
Обозначение типа:
240
Производитель:
Фирма "Mid-West Instrument", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ MBP11 CP110, MBP11 CP510
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52549
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры дифференциальные показывающие 240
Назначение средства измерений
Манометры дифференциальные показывающие 240 (далее по тексту – дифманометры)
предназначены для измерений разности давлений жидкостей и газов на Челябинской ТЭЦ-1.
Описание средства измерений
Принцип действия дифманометров основан на уравновешивании измеряемого давления,
действующего на поршень, который перемещается в самоуплотняющемся сальнике, силой уп-
ругой деформации витой цилиндрической пружины.
Под воздействием измеряемой разности давлений поршень, представляющий собой ме-
таллокерамический магнитный сердечник, расположенный в измерительном цилиндре, выпол-
ненном из нержавеющей стали, перемещается и за счет магнитной связи увлекает за собой по-
казывающую стрелку дифманометра.

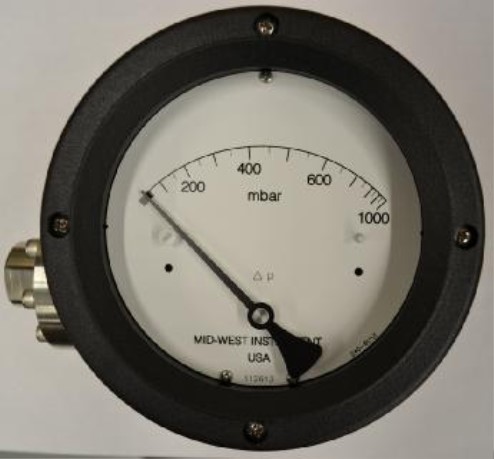

Рисунок 1. Манометр дифференциальный показывающий 240.
Наименование характеристики
Метрологические и технические характеристики
Диапазон измерений дифференциального давления кПа (мбар)
Значение
характеристики
от 0 до 100
(от 0 до 1000)
± 3
± 2
± 3
3
Пределы допускаемой основной приведенной погрешности, %
от 0 до 250 мбар
св. 250 до 750 мбар
св. 750 до 1000 мбар
Вариация, не более, %
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, % / на 10 °С
Диапазон рабочих температур окружающего воздуха, ºС
Габаритные размеры (диаметр х длина х ширина), мм, не более
Масса, кг, не более
± 1,5
от минус 40 до плюс 85
160×200×120
3,5
лист № 2
всего листов 2
Знак утверждения типа
Знак утверждения типа наносится на корпус дифманометра и на титульный лист паспорта
типографским способом.
Комплектность средства измерений
- манометр дифференциальный показывающий 240,
зав. №№ MBP11 CP110, MBP11 CP510 2 шт;
- паспорт 2 экз.
Поверка
осуществляется в соответствии с МИ 2124-90 «Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы, устанавливающие требования к манометрам
дифференциальным показывающим 240.
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная
схема для средств измерений разности давлений до 4∙10
4
Па».
МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тя-
гонапоромеры показывающие и самопишущие. Методика поверки».
Техническая документация «Mid-West Instrument», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений:
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта.
Изготовитель
«Mid-West Instrument», США
6500 Dobry Dr. Sterling Heights, MI 48314 USA
Tel.: 800-648-5778, Fax: 586-254-6500/ 586-254-6509
Сайт:
Заявитель
ООО «ДжиИ Рус»
Адрес: 123317, г. Москва, Пресненская наб., д.10
Тел/факс: (495) 739-68-11 / (495) 739-68-01
Испытательный центр
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации от 26.07.2013, регистрационный номер
в Государственном реестре средств измерений № 30004-13.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, trial в Интернет:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии
Ф.В. Булыгин
«____» _______2013 г.
