Преобразователи давления измерительные 33D, ГРСИ 55082-13
Номер госреестра:
55082-13
Наименование СИ:
Преобразователи давления измерительные
Обозначение типа:
33D
Производитель:
Фирма "Norgren Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 80MAJ60CP001, 80MAJ70CP001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52546
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи давления измерительные 33D
Назначение средства измерений
Преобразователи давления измерительные 33D (далее – преобразователи) предназначены
для непрерывных измерений и преобразований значений избыточного давления в аналоговый
выходной сигнал постоянного тока в процессе управления вакуумным насосом на ОАО
«Мосэнерго» филиал ТЭЦ-16
.
Описание средства измерений
Подвоздействиемизмеряемогодавленияпроисходитизменениеположения
измерительной мембраны и соответствующего выходного электрического сигнала первичного
преобразователя. В дальнейшем этот сигнал усиливается и преобразуется в нормированный
выходной сигнал постоянного тока, пропорциональный давлению.
Преобразователь оснащен 4-значным LCD дисплеем и снабжен управляющими
контактами.
Фото общего вида преобразователей представлено на рисунке 1.

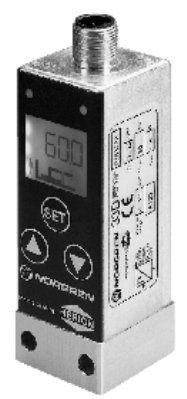

Рис. 1. Внешний вид преобразователя давления измерительного 33D.
Метрологические и технические характеристики
Диапазон измерений, бар (МПа)
от минус 1 до плюс 1
(от минус 0,1 до плюс 0,1)
± 1,5
от 4 до 20
±
0,8
Пределы основной допускаемой приведенной погрешности, %
Выходной сигнал, мА
Пределы дополнительной погрешности от влияния изменения
температуры окружающего воздуха, %/ 10° C
Параметры электропитания:
- напряжение постоянного тока, В
Диапазон рабочих температур, °С
Габаритные размеры (длина × диаметр), мм, не более
Масса, кг
от 10 до 32
от минус 10 до плюс 60
98 × 20
0,09
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя и на титульный лист
паспорта типографским способом.
Лист № 2
Всего листов 3
Комплектность средства измерений
Преобразователи давления измерительные 33D
зав. №№ 80MAJ60CP001, 80MAJ70CP001 2 шт.
Паспорт 2 экз.
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления
измерительные. Методика поверки».
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователи давления измерительные
33D.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям давления измерительным 33D
1. ГОСТ22520-85«Датчикидавления,разреженияиразностидавленийс
электрическими аналоговыми выходными сигналами ГСП»;
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема для средств измерений избыточного давления до 250 МПа»;
3. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные.
Методика поверки»;
4. Техническая документация «Norgren Inc», США.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта
,
находящегося на территории ОАО
«Мосэнерго» филиал ТЭЦ-16 (г. Москва).
Изготовитель
«Norgren Inc», США
5400 South Delaware Street Littleton, CO 80120
Tel: (303) 794- 2611
Email:
Заявитель
ООО «МРЭС», г. Москва
Адрес: 121059, г. Москва, ул. Брянская, д.5
Тел. +7(499) 550-08-99
Лист № 3
Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»);
Адрес: 119361, г. Москва, ул. Озерная, д.46;
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
;
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2013 г.
