Номер госреестра:
55076-13
Наименование СИ:
Весы платформенные
Обозначение типа:
ВП
Производитель:
ЗАО "Единство", г.Тутаев
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52539
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1522 от 19.07.2018 г.)
Весы платформенные серии ВП
Назначение средства измерений
Весы платформенные серии ВП (далее - весы) предназначены для измерения массы
грузов.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругого элемента
весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее
этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы
выводится на дисплей индикатора.
Конструктивно весы состоят из грузоприемного устройства, грузопередающего
устройства и электронного весоизмерительного устройства (далее - индикатор).
Грузоприемное устройство состоит из одной секции, опирающейся на четыре весоизме-
рительных тензорезисторных датчика. Сигнальные кабели датчиков подключены к индикатору
через соединительную коробку. Индикатор может быть закреплен на стойке или кронштейне на
стене. Весы оснащены пандусом для закатывания тележек, перевозящих грузы.

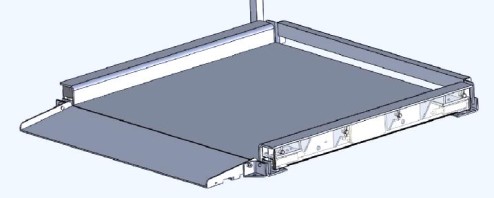

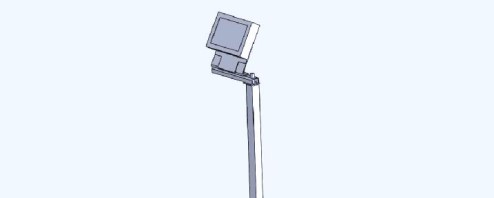

Рисунок 1 - Общий вид весов
Весоизмерительные тензорезисторные датчики, используемые в составе весов:
- датчики весоизмерителные тензорезисторные SB, модификация SB14, изготовитель -
фирма «Flintec GmbH», Германия.
Индикаторы (п. Т.2.2.2ГОСТ OIML R 76-1-2011), используемые в составе весов:
- устройства весоизмерительные FT, модификация FT-11, изготовитель - фирма «Flintec
GmbH», Германия.
Весы снабжены следующими устройствами и функциями (в скобках указаны
соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2,
T.2.7.2.3);
- устройство слежения за нулем (T.2.7.3);
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство уравновешивания тары - устройство выборки trial тары (T.2.7.4.1).
Лист № 2
Всего листов 4
Весы оснащены последовательными интерфейсами RS-232 для связи с периферийными
устройствами (например: принтеры, вторичный дисплей, ПК).
Модификации весов платформенных серии ВП имеют обозначение:
Весы платформенные серии ВП-[1] где:
[1] - Максимальная нагрузка (Мах
1
диапазона взвешивания W1/ Мах
2
диапазона
взвешивания W2), кг: 150/300; 300/600; 600/1500.
Значения максимальной нагрузки Max (Мах
i
диапазонов взвешивания многодиапазон-
ных весов), минимальной нагрузки Min (Min
i
диапазонов взвешивания многодиапазонных ве-
сов), поверочного интервала e (e
i
диапазонов взвешивания многодиапазонных весов) наносятся
на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется
в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационные данные ПО отображаются на дисплее индикатора при включении
весов.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со
встроенным программным обеспечением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки
и настройки, а также измерительной информации, используется пароль и переключатель
юстировки, расположенный внутри пломбируемого корпуса.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
а)
1
1
б)
2
2
Рисунок 2 - Схема пломбировки FT-11 (1 - разрушаемая наклейка, 2 - свинцовая пломба)
Лист № 3
Всего листов 4
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Не применяется
Номер версии (идентификационный номер) ПО V 02.XX
1)
Цифровой идентификатор ПО Не применяется
Примечание:
1)
ХХ - обозначение номера версии метрологически незначимой части ПО.
Метрологические и технические характеристики
Наименование характеристики
Таблица 2
ВП-150/300
Модификация весов
ВП-300/600
ВП-600/1500
III
150
300
300
600
600
1500
0,05
0,1
0,1
0,2
0,2
0,5
3000
3000
3000
3000
3000
3000
100 % от Max
от - 30 до + 40
Класс точности по
ГОСТ OIML R 76-1-2011
Максимальная нагрузка (Max), кг
Диапазон взвешивания W1
Диапазон взвешивания W2
Поверочный интервал весов е, и дей-
ствительная цена деления d, (e=d), кг
Диапазон взвешивания W1
Диапазон взвешивания W2
Число поверочных интервалов (n)
Диапазон взвешивания W1
Диапазон взвешивания W2
Диапазон уравновешивания тары
Диапазон температур, °С
Параметры электрического питания
от сети переменного тока:
напряжение, В
частота, Гц
220 (-15 %...+10 %)
50 (±2 %)
Знак утверждения типа
наносится на маркировочные таблички, расположенные на индикаторе и/или на корпусе trial-
приемного устройства весов и типографским способом на титульные листы эксплуатационной
документации.
Комплектность средства измерений
1 комплект
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Таблица 3 - Комплектность средства измерений
Наименование
Весы
Паспорт
Руководство по эксплуатации весов платформенных серии ВП
Руководство по эксплуатации весового индикатора FT-11
Дополнительное оборудование и ЗИП согласно технической
документации (по дополнительному заказу)
ДА «Методика
действия. Часть 1.
поверки весов»
Метрологические
Поверка
осуществляетсявсоответствиисприложением
ГОСТ OIML R 76-1-2011 «Весы неавтоматического
и технические требования. Испытания».
Лист № 4
Всего листов 4
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации
№ РЭ 4274-003-39167331.
Основные средства поверки: гири, соответствующие классам точности М
1
, М
1-2
по
ГОСТ OIML R 111-1 - 2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус весов.
Сведения о методиках (методах) измерений
приведены в разделе 7 «Порядок работы» документа «Весы платформенные серии ВП.
Технические условия».
Нормативные и технические документы, устанавливающие требования к весам
платформенным серии ВП
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений массы».
ТУ 4274-003-39167331-2012 «Весы платформенные серии ВП».
Изготовитель
Закрытое акционерное общество «Единство» (ЗАО «Единство»)
ИНН 7611011062
Адрес: 152300, Ярославская обл., г. Тутаев, ул. Строителей, 14
Телефон: 8-800-100-73-01, (4852) 58-30-57, (4852) 94-74-00, (4852) 94-74-99
Телефон/факс: (4852) 58-44-53
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
