Номер госреестра:
55056-13
Наименование СИ:
Меры напряжения
Обозначение типа:
Fluke 732B и Fluke 734A
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52517
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Меры напряжения Fluke 732B и Fluke 734A
Назначение средств измерений
Меры напряжения Fluke732B и Fluke 734A (далее по тексту – меры) предназначены
для воспроизведения постоянных напряжений с номинальными значениями 1,018 В и 10 В.
Описание средства измерений
Принцип действия мер основан на стабилизации напряжения прецизионным
стабилитроном с компенсацией его температурного дрейфа нагрузочным транзистором.
Мера 734А представляет собой комплект, состоящий из четырех мер 732В, заключенных в
специальный корпус. Основу меры 732B составляет термостатированный источник опорного
напряжения на прецизионном стабилитроне с гарантированным дрейфом. Бесперебойная
работа источника опорного напряжения каждой меры 732B обеспечивается наличием
встроенной аккумуляторной батареи и зарядного устройства. Объединяющий корпус служит
для питания от сети четырех мер 732B одновременно, а также для их удобного размещения в
приборной стойке.

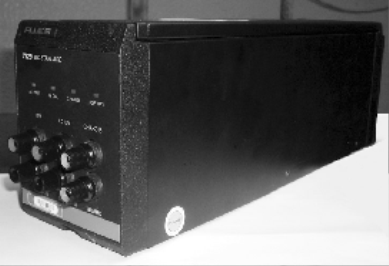

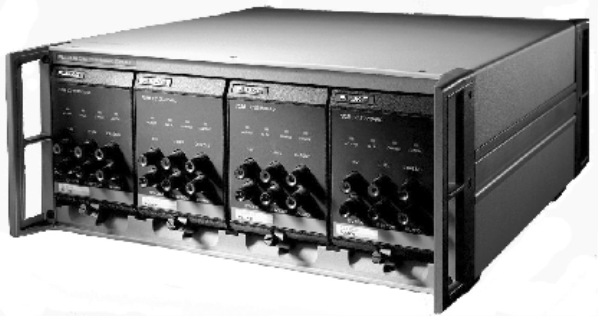

Рисунок 1
Мера Fluke732BМера Fluke 734A
Места нанесения пломб в виде наклеек, исключающих несанкционированный доступ к
внутренним элементам мер, показаны на рисунке 2.
Лист № 2
Всего листов 3
Рисунок 2
0,3∙10
-6
;
0,8∙10
-6
;
2,0∙10
-6
.
0,8∙10
-6
.
72.
Метрологические и технические характеристики
Номинальные значения воспроизводимых напряжений, В1,018; 10.
Относительная нестабильность по выходу 10 В, не более
за 30 суток
за 90 суток
за год
Относительная нестабильность по выходу 1,018 В, не более
за 30 суток,
Время непрерывной работы от встроенной
аккумуляторной батареи при температуре 23 ± 5˚С, ч, не менее
Температурный коэффициент в диапазоне температур 15 – 35 ˚С, не более
по выходу 10 В, 1/˚С
по выходу 1,018 В, 1/˚С
Масса меры 732B, кг, не более
Масса меры 734A, кг, не более
Габаритные размеры меры 732B, мм, не более
Габариты размеры меры 734A, мм, не более
4∙10
-8
;
1∙10
-7
.
5,9.
30,4.
98×134×406.
432×178×503.
Рабочие условия эксплуатации
температура окружающего воздуха,
о
С
атмосферное давление, кПа
относительная влажность воздуха, %
напряжение питания, В
частота, Гц
15 - 35.
100
±
4
15 - 80.
230
±
23.
50
±
1.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
В комплект поставки меры 732B входят: мера 732В, кабель питания, руководство по
эксплуатации, методика поверки МП-2201-0030-2013.
В комплект поставки меры 734A входят: 4 меры 732B, корпус, кабель питания, руководство
по эксплуатации, методика поверки МП-2201-0030-2013.
Места нанесения пломб в
виде наклеек
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП-2201-0030-2013 «Меры напряжения Fluke 732B и Fluke
734A. Методика поверки», утвержденному ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12
августа 2013 г.
Средства поверки: меры ЭДС и напряжения 1-го разряда по ГОСТ 8.027-2001, компаратор
напряжений Р3017.
Нормативные и технические документы, устанавливающие требования к мерам
напряжения Fluke 732B и Fluke 734A
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
2ГОСТ8.027-2001«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений электрического напряжения и
электродвижущей силы»
3 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования и
обеспечения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям;
- оказание услуг по обеспечению единства измерений.
Изготовитель
Fluke Corporation, США.
Адрес: P.O. Box 9090, Everett, WA 98206-9090, USA; P.O. Box 1186, 5602, BD, Eindhoven.
Заявитель
ООО «ТСМ Коммуникейшн Гес.м.б.Х», Австрия.
Адрес: 119049, г. Москва, ул. Коровий Вал, 7, стр. 1;
Тел. (495) 937-3604, 937-3605; Факс (495) 937-3602
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Регистрационный номер 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» _____________ 2013 г.
