Анализаторы состава вещества рентгенофлуоресцентные РеСТАР, ГРСИ 55055-13
Номер госреестра:
55055-13
Наименование СИ:
Анализаторы состава вещества рентгенофлуоресцентные
Обозначение типа:
РеСТАР
Производитель:
ООО НИПП "Грин Стар Инструментс", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.09.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52516
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР»
Назначение средства измерений
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР»(далее -
анализаторы), предназначены для экспрессных измерений массовой концентрации элементов
от Al(13) до Pu(94) в жидких и твердых пробах.
Описание средства измерений
Принцип работы анализаторов основан на возбуждении излучением рентгеновской
трубки характеристического излучения атомов определяемых элементов и регистрации этого
вторичного флуоресцентного излучения полупроводниковым детектором рентгеновского
излучения.
Анализаторы состоят из измерительного блока (комплект рентгеновского излучателя
КАРИ-50,блокдетектированиярентгеновскогоизлучениятипаБДЕР)и
спектрометрического комплекса, передающего информацию в ЭВМ.
Внешний вид анализатора приведен нарисунке 1, схема пломбировки от
несанкционированного доступа на рисунке 2.

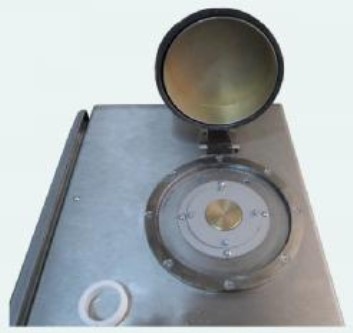

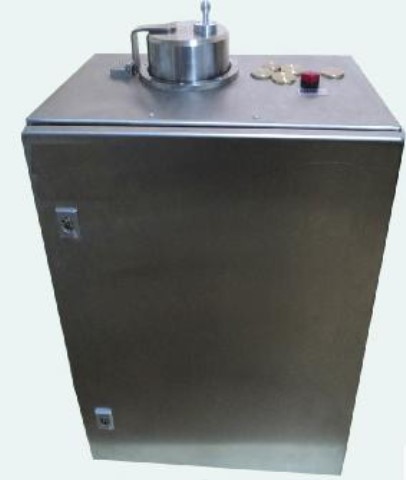

Рисунок 1. Внешний вид анализатора
Лист № 2
Всего листов 5

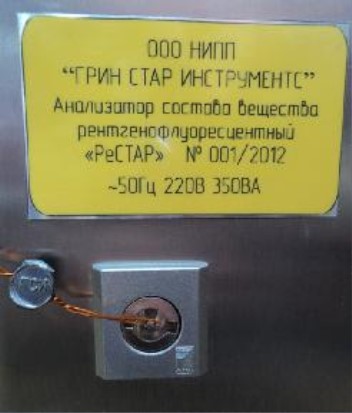

Рисунок 2. Схема пломбировки от несанкционированного доступа и место нанесения знака
утверждения типа
Программное обеспечение
Анализаторы имеют специализированное программное обеспечение «XRF_Pro»
(далееСПО),котороеспомощьюметодасравнениясэталонамиилиметода
фундаментальных параметров позволяет вычислять массовую концентрацию элементов
содержащихся в анализируемом образце.
Метрологически значимая часть СПО и измеренные данные защищены специальными
средствами защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) СПО приведены в таблице 1.
«XRF_Pro»
643.71351625.00
009-01
0525887e63a43ddca
083144bc4e82ac3
md5
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
СПО
Номер версии
(идентифика-
ционный номер)
СПО
Цифровой
идентификатор
СПО
(контрольная
сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентифика-
тора СПО
Специализиро
ванное
программное
обеспечение
анализа
рентгенофлуо-
ресцентных
спектров
Защита специализированного программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
Лист № 3
Всего листов 5
± 20
±
2,5
± 3
± 1,5
180
500 х 300 х 500
температура окружающего воздуха,
°
С
от 1 до 45
относительная влажность, %
от 45 до 98
атмосферное давление, мм рт. ст.
от 630 до 800
пыле-, влагозащищённость, не хуже
IP 20
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Основные параметры и характеристики, единицы измерения
Диапазон анализируемых элементов
Значение
Al(13) до Pu(94)
от 10
-4
до 100
Диапазон измерений массовой доли элементов, %
Пределы допускаемой основной относительной погрешности
определения массовой доли элементов, %
Пределы допускаемой дополнительной относительной
погрешности измерений массовой доли элементов при
изменении температуры в рабочем диапазоне на каждые 10
°
С,
%
Пределы допускаемой основной относительной погрешности
измерений интенсивности аналитических линий, %
Пределы допускаемой дополнительной относительной
погрешности измерений интенсивности аналитических линий
при изменении температуры на каждые 10
°
С, %
Спектральное (энергетическое) разрешение по линии K
a
Mn
(5,9 кэВ) при выходной загрузке 1000 имп/с, эВ, не более
Контрастность на аналитической линии Cu (К
a
), не менее
Напряжение питания, В
Частота, Гц
Потребляемая мощность, В·А, не более
200
220
-33
+22
50
±
1
1500
40
Масса анализатора (без компьютера и принтера), кг, не более
Габаритные размеры анализатора (длина х ширина х высота),
мм, не более
Рабочие условия эксплуатации:
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом компьютерной графики в левом нижнем углу и на шильдик с наименованием
анализатора методом офсетной печати.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплект поставки анализаторов приведен в таблице 3
Количество, шт
1
1
1
1
1
1
1
1
Таблица 3
Наименование
Анализатор состава вещества рентгенофлуоресцентные «РеСТАР» в
составе:
- измерительный блок
- процессор импульсных сигналов
Комплект кабелей
ЭВМ типа IBM PC
Программное обеспечение включающее «Специализированное
программное обеспечение анализа рентгенофлуоресцентных
спектров «XRF_Pro» и программу управления анализатором
«Эмулятор анализатора»
Руководство оператора «Специализированное программное
обеспечение анализа рентгенофлуоресцентных спектров «XRF_Pro».
Руководство оператора «Программа управления анализатором
«Эмулятор анализатора»
Анализаторы состава вещества рентгенфлуоресцентные «РеСТАР».
Руководство по эксплуатации, совмещенное с паспортом
ГАСТ.415441.400 РЭ
Методика поверки «Анализаторы состава вещества рентгено-
флуоресцентные «РеСТАР» ГАСТ.415441.400 МП
1
Поверка
осуществляется по документу ГАСТ.415441.400 МП «Анализаторы состава вещества
рентгенофлуоресцентные. Методика поверки»,утверждённому руководителем ГЦИ СИ
ФГУП «ВНИИФТРИ» в 27 июня 2013 г.
Основные средства поверки: государственный стандартный образец массовой доли
элементов, внесенный в Государственный реестр с регистрационным номером: ГСО 3206-85
(СО состава сплава медно-цинкового типа ЛЦ14К3С3(комплект 89), массовая доля
элементов от 0,12 до 80,8 % (абсолютная погрешность от ± 0,006 до ± 0,5 %).
Сведения о методиках (методах) измерений
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР». Руководство по
эксплуатации. ГАСТ.415441.400 РЭ.
Нормативные документы, устанавливающие требования к анализаторам состава
вещества рентгенофлуоресцентным «РеСТАР»
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР». Технические
условия ГАСТ.415441.400 ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
ОбществосограниченнойответственностьюНаучно-исследовательское
производственное предприятие «ГРИН СТАР ИНСТРУМЕНТС»
(ООО НИПП «ГРИН СТАР ИНСТРУМЕНТС»)
Юридический (почтовый) адрес: Россия, 123060, г. Москва, ул. Расплетина, д.5, стр.1
Телефон: (499) 943-20-31, факс: (495) 943-27-94
E-mail:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институтфизико-техническихи радиотехническихизмерений»(ГЦИ СИФГУП
«ВНИИФТРИ»). Аттестат аккредитации № 30002-08 до 01.11.2013 г.
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение
Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2013 г.
М.п.
