Измерители расстояния до дефекта трубы Wavemaker G4, ГРСИ 55025-13
Номер госреестра:
55025-13
Наименование СИ:
Измерители расстояния до дефекта трубы
Обозначение типа:
Wavemaker G4
Производитель:
Компания "Guided Ultrasonics Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
Приложение к свидетельству № 52484
об утверждении типа средств измерений
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители расстояния до дефекта трубы Wavemaker G4
Назначение средства измерений
Измерители расстояния до дефекта трубы Wavemaker G4 (далее по тексту – измерители)
предназначены для измерения расстояния от места установки кольца с преобразователями,
расположенного на исследуемой трубе из стали или сплавов, до дефекта (трещины и/или
потери основного металла) данной трубы при осуществлении сплошного неразрушающего
контроля трубопроводов различного назначения, а также для оценки размеров дефектов.
Описание средства измерений
Принцип действия измерителей основан
на акустическом эхо-методе
неразрушающего
контроля,заключающемсявсозданииультразвуковыхволнразличнойчастотыв
контролируемом трубопроводе и приеме ультразвуковых волн, отраженных от дефектов,
сварных соединений, границ труб и других отражателей.
Электронный блок формирует импульсы различной частоты для возбуждения
преобразователей, объединенных в кольцо и установленных на трубу. Преобразователи,
установленные для излучения в круговом направлении, образуют поперечные волны.
Преобразователи, установленные для излучения в осевом направлении, образуют продольные
волны. Ультразвуковые волны распространяются в
две стороны от места установки кольца с
преобразователями. Отраженные
эхо-сигналы принимаются преобразователями, передаются в
электронный блок для последующей обработки. Обработанные сигналы передаются на ноутбук
для визуализации и проведения измерений. Соединение между электронным блоком и
ноутбуком осуществляется с помощью кабеля по стандарту USB или Ethernet или через
беспроводное соединение WiFi. Управление электронным блоком измерителей осуществляется с
помощью клавиатуры или сенсорной панели электронного блока или с помощью
программного обеспечения (ПО), установленного на ноутбук.
Для труб малого диаметра, от 25 до 150 мм, применяется жесткое кольцо, на котором
ультразвуковые преобразователи жестко закреплены. Для труб большого диаметра, свыше 150
мм, применяется надувное кольцо, на котором ультразвуковые преобразователи имеют

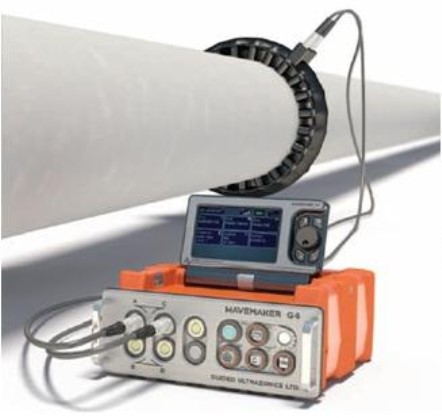

съемную конструкцию. Фотография общего вида измерителей приведена на рисунке 1.
Рисунок 1 – Общий вид измерителей
Лист № 2
Всего листов 4
Идентификационное
наименование ПО
Номер версии
(идентификационны
й номер) ПО
WaveMaker WavePro
4.0.101u и выше
-
-
Программное обеспечение
Управление электронным блоком, сбор данных, обработка результатов измерений
осуществляется с помощью программного обеспечения (ПО) «WaveMaker WavePro», которое
устанавливается на ноутбук.
Основные функции ПО «WaveMaker WavePro»:
- автоматическая диагностика всех компонентов системы;
- сбор данных, обработка и графическая визуализация;
- построение диаграмм и разверток на основе собранных данных;
-
встроенные инструменты «лупа», «линейка», «анимация», ВРЧ и другие для
анализа
результатов, распознавания дефектов и получения их подробной характеристики;
- мониторинг - наложение результатов контроля разных лет друг на друга для выявления
мест с прогрессирующими дефектами;
- автоматическое определение координат GPS и внесение в отчет;
- автоматическое формирование и печать отчетов.
Идентификационные признаки ПО измерителей соответствуют данным, приведенным в
таблице 1.
Таблица 1
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
Защитапрограммногообеспеченияизмерителейотнепреднамеренныхи
преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
0,75 – 200
0,75 – 50
0,75 – 30
± 3
420х380х180
От 18 до 20
Значение
От 25 до 1930
5
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диаметры контролируемых труб, мм
Минимальный размер выявляемого дефекта, % от площади
поперечного сечения трубы
Диапазон измерений*, м:
- новые трубы:
- трубы, эксплуатируемые 30 лет, с небольшой внутренней и
внешней коррозией;
- трубы, эксплуатируемые 30 лет, с общей коррозией;
-стандартныетрубыизолированныефабричнымспособом
(пенобетон, пенорезина и т.п.);
- трубы с высокой степенью изоляции или в битумной изоляции;
0,75 – 20
0,75 – 8
Пределы допускаемой относительной погрешности измерения
расстояния до дефекта, %
Дискретность измерений, мм
Частотный диапазон, кГц
25
От 4 до 400
8
Габаритные размеры электронного блока (длина х ширина х
высота), мм, не более
Масса электронного блока, кг, не более
Питание осуществляется от встроенной аккумуляторной батареи
или от сети с напряжением, В
Максимальный потребляемый ток при напряжении питания 20 В, А
3,0
Лист № 3
Всего листов 4
Условия эксплуатации электронного блока:
Температура окружающей среды,
о
С
Относительная влажность воздуха при температуре 25
о
С, %
От минус 25 до плюс 50
От 0 до 90
От минус 25 до плюс 120
От минус 25 до плюс 80
От минус 25 до плюс 260
Условия эксплуатации колец с преобразователями:
Температура трубопроводов,
о
С
- для жестких trial
- для надувных колец
- для высокотемпературных надувных колец
*указан диапазон измерений в обе стороны от кольца
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом печати и на панель электронного блока измерителя методом наклеивания этикетки.
Наименование и условное обозначение
Количество
Комплектность средства измерений
Таблица 3
№
п.п
1.
2.
3.
4.
1 шт.
1 комплект
1 комплект
1 шт.
5.
6.
7.
Электронный блок
Кольцо с преобразователями жесткое*
Кольцо с преобразователями надувное*
Ноутбук с установленным программным обеспечением «WaveMaker
WavePro»
Аккумулятор
Зарядное устройство
Руководство по эксплуатации
1 шт.
1 шт.
1 экз.
8.Методика поверки1 экз.
* Диаметр и количество колец в соответствии с заказом потребителя
Поверка
осуществляется по
документу МП 52.Д4-13 «ГСИ. Измерители расстояния до дефекта трубы
Wavemaker G4. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в июле 2013
года.
Основные средства поверки:
1. Лента измерительная металлическая Р20УЗК. Номинальная длина шкалы 20 м.
Допускаемое отклонение действительной длины интервалов шкалы ±[0,40 + 0,20(L-1)] мм, где L
– число полных и неполных метров в отрезке.
2. Штангенциркуль ШЦЦ-I. Диапазон измерения от 0 – 300 мм. Пределы допускаемой
абсолютной погрешности измерений ± 0,05 мм.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
«Измерители расстояния до дефекта трубы Wavemaker G4. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
расстояния до дефекта трубы Wavemaker G4
Техническая документация компании Guided Ultrasonics Ltd., Великобритания.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Измерители расстояния до дефекта трубы Wavemaker G4 применяются вне сферы
государственного регулирования обеспечения единства измерений.
Изготовитель
Компания Guided Ultrasonics Ltd., Великобритания.
Адрес: Unit 2 Reynard Business Park, Windmill Road Brentford, TW8 9LY, United Kingdom
Телефон:+44-845-605-0227
Сайт:
Заявитель
Открытое акционерное общество «Пергам-инжиниринг» (ОАО «Пергам-инжиниринг»),
г. Москва.
Адрес: 129085, г. Москва, проезд Ольминского, 3А, офис 830.
Телефон: (495) 775-75-25.
Сайт:
Испытательный центр
Государственный центр испытаний
средств измерений федерального государственного
унитарногопредприятия«Всероссийскийнаучно-исследовательскийинститутоптико-
физических измерений» (ГЦИ СИ ФГУП "ВНИИОФИ"), аттестат аккредитации (Госреестр
№30003-08) от 30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»__________2013 г.
