Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЭНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22, ГРСИ 55024-13
Номер госреестра:
55024-13
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЭНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22
Производитель:
ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52482
об утверждении типа средств измерений
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21 , ЗНОЛ-СЭЩ-6-
22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22
Назначение средства измерений
Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЗНОЛ-
СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 (далее трансформаторы) предназначены для
контроля и передачи сигналов измерительной информации средствам измерений, устройствам
защиты, автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22,
ЗНОЛ-СЭЩ-10-1,ЗНОЛ-СЭЩ-10-21,ЗНОЛ-СЭЩ-10-22выполненыввидеопорной
конструкции. Корпус трансформаторов напряжения литой и выполнен из эпоксидного
компаунда, который является главной изоляцией и обеспечивает защиту обмоток от
механических и климатических воздействий.Трансформаторы комплектуются
предохранительным устройством, котороерасположенонаверхней поверхности
трансформатора и представляет собой съемную конструкцию.
Трансформаторы напряжения имеют до трех вторичных обмоток. Высоковольтный
вывод первичной обмотки расположены
на корпусе предохранительного устройства. Выводы
вторичных обмоток и заземляемый вывод «Х» первичной обмотки располагаются в нижней
части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества
вторичных обмоток и конструктивного исполнения трансформаторов.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов
вторичных обмоток от несанкционированного доступа.
По способу защиты человека от поражения электрическим током трансформаторы
относятся к классу «1» и предназначены для установки в недоступных местах.
Расшифровка условного обозначения трансформатора:
З
Н
О
Л
- СЭЩ
- ХХ
- ХХ
- Х / Х
- Х / Х
Х
2
Категория размещения по
ГОСТ 15150
Климатическое исполнение по ГОСТ
15150
Номинальная нагрузка, В∙А
Класс точности
Конструктивный вариант исполнения
Класс напряжения, кВ
Зарегистрированный товарный знак
изготовителя
С литой изоляцией
Однофазный
Целевое назначение (трансформатор
напряжения)
Заземляемый трансформатор
Лист № 2
Всего листов 4

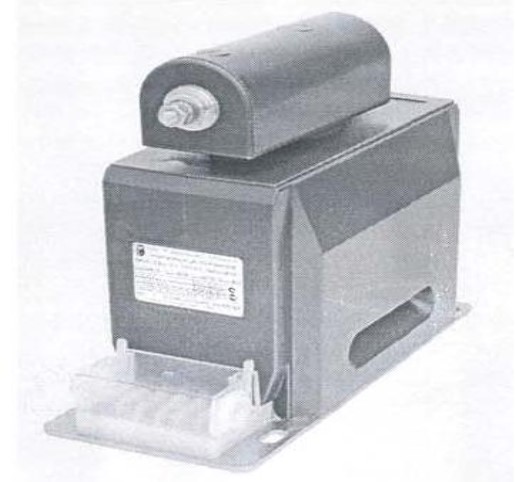

Рисунок 1- Фотография общего вида трансформаторов напряжения
ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21 , ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21,
ЗНОЛ-СЭЩ-10-22
Метрологические и технические характеристики
Таблица 1– Метрологические и технические характеристики трансформаторов напряжения
ХарактеристикаЗначение
Класс напряжения по ГОСТ 1516.3-96, кВ
Номинальное напряжение первичной обмотки, кВ
ЗНОЛ-СЭЩ-6-1,
ЗНОЛ-СЭЩ-6-21 ,
ЗНОЛ-СЭЩ-6-22
6
6/√3; 6,3/√3;
6,6/√3; 6,9/√3
ЗНОЛ-СЭЩ-10-1,
ЗНОЛ-СЭЩ-10-21,
ЗНОЛ-СЭЩ-10-22
10
10/√3; 10,5/√3; 11/√3
Наибольшее рабочие напряжение первичной
обмотки,кВ
7,2
12
100/√3
100/3; 100
50; 60
0,2; 0,5; 1,0; 3,0
Номинальное напряжение основной вторичной
обмотки, В
Номинальное напряжение дополнительной
вторичной обмотки, В
Номинальная частота переменного тока, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки в классах точности не более, В·А
0,2
0,5
1,0
3,0
30
75
200
600
Лист № 3
Всего листов 4
Значение
3,0; 3Р; 6Р
300
630
400
1/1/1-0-0
1/1/1/1-0-0-0
30
2·10
5
347×148×304,5
29
Класс точности дополнительной вторичной обмотки
Номинальная мощность дополнительной вторичной
обмотки, В·А
Предельная мощность трансформатора вне класса
точности, В·А:
- с двумя вторичными обмотками
- с тремя вторичными обмотками
Схема и группа соединения обмоток
- с двумя вторичными обмотками
- с тремя вторичными обмотками
Средний срок службы, лет
Средняя наработка на отказ, час
Габаритные размеры (длина×ширина×высота) не
более, мм
Масса трансформатора не более, кг
Климатическое исполнение и категория размещения
по ГОСТ 15150-69
У2, УХЛ2, Т2
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 - Комплектность трансформаторов напряжения ЗНОЛ-СЭЩ-6 ЗНОЛ-СЭЩ-6-1,
ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22; ЗНОЛ-СЭЩ-10 ЗНОЛ-СЭЩ-10-1,ЗНОЛ-СЭЩ-10-21,
ЗНОЛ-СЭЩ-10-2
№ п/пНаименование изделия
1Трансформатор напряжения ЗНОЛ-СЭЩ-6-1 (ЗНОЛ-СЭЩ-6-21,
ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-
СЭЩ-10-22 )
Количество
1 шт.
2Комплект для монтажа
1 шт.
3Паспорт
1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15
(номинальное напряжение первичной обмотки от 3 до 16 кВ; номинальное напряжение
вторичной обмотки 100; 100/√3 В; класс точности 0,05), прибор сравнения КНТ-03 (предел
измерения
погрешности напряжения 19,99%; предел измерения угловой погрешности
± 1999
угловых мин), магазин нагрузок MP 3025 (номинальные величины нагрузки от 1,25 до 200 В·А).
Сведения о методиках (методах) измерений
Сведений нет.
Лист № 4
Всего листов 4
требования к
ЗНОЛ-СЭЩ-6-22,
Нормативныеитехническиедокументы,устанавливающие
трансформаторам напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21,
ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22
ГОСТР8.746-2001.«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений коэффициента масштабного
преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в
диапазоне от 0,1/√3 до 750/√3 кВ».
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ТУ3414-197-15356352-2013«ТрансформаторынапряженияЗНОЛ-СЭЩ.Технические
условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
ЗАО «ГК «Электрощит» - ТМ Самара»
Адрес: 443048, г. Самара, пос. Красная Глинка,
корпус заводоуправления ОАО «Электрощит»
Тел. 8 (846) 276-28-88. Факс 8 (846) 277-73-83
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
