Нутромеры микрометрические трехточечные НМТ и НМТЦ, ГРСИ 54994-13
Номер госреестра:
54994-13
Наименование СИ:
Нутромеры микрометрические трехточечные
Обозначение типа:
НМТ и НМТЦ
Производитель:
Фирма "MICRONTOOLS S.P.O.", Чехия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
2022-05-17 11:30:14:
необходима мп 06/002-13 нутромеры микрометрические трехточечные нмт и нмтц. методика поверки, утвержденному ГЦИ СИ ФБУ "ЦСМ Московской области" 01 августа 2013
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нутромеры микрометрические трехточечные НМТ и НМТЦ
Назначение средства измерений
нутромеры)
и сквозных
Нутромеры микрометрические трехточечные НМТ и НМТЦ (далее -
предназначены для трехточечных измерений внутренних диаметров глухих
отверстий.
Описание средства измерений
В нутромерах применен абсолютный метод измерений: измеряется линейное
перемещение измерительных стержней от исходного положения.
Конструктивно нутромер состоит из микрометрической головки и устройства,
передающего линейное перемещение микрометрического винта к трем самоцентрирующимся
измерительным стержням, расположенным под углом 120° друг к другу. Измерительные
стержниимеюттвердосплавноепокрытие.Междумикрометрическойголовкойи
измерительными стержнями может быть установлен удлинитель для увеличения глубины
измерений.
Нутромеры имеют две модификации (модели) под торговой маркой: НМТ - с
отсчетом по делениям стебля и барабана микрометрической головки и НМТЦ - с отсчетом по
цифровому отсчетному устройству. Нутромеры НМТ имеют 21 типономинал, НМТЦ - 16
типономиналов, различающихся диапазонами и погрешностями измерений.

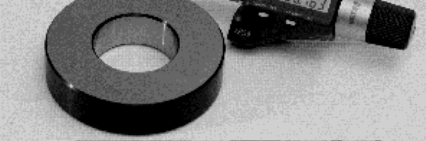

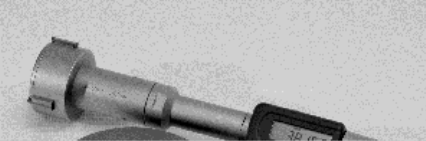

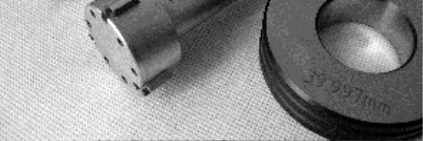

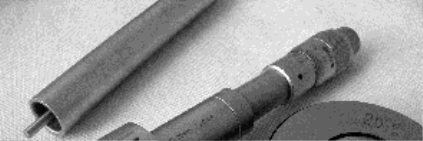

Фотографии общего вида нутромеров представлены на рис. 1.
НМТНМТЦ
Рисунок1. Общий вид нутромеров микрометрическихтрехточечных
Метрологические и технические характеристики
Модификация
Воспроизводимость
показаний, мм
52
78
НМТ
0,001
±0,004
-
91
Цена
деления,
мм
Пределыдопускаемой
абсолютной погрешности
измерений, мм
Наибольшая
глубина
измерений, мм
Диапазон
измерений,
мм
6-8
8-10
10-12
11-14
14-17
17-20
20-25
25-30
Приложение к свидетельству № 52451
об утверждении типа средств измерений
Лист № 2
Всего листов 4
101
НМТ
-
115
±0,004
НМТЦ
0,001
±0,005
0,001±0,004
0,005±0,005
30-35
30-40
35-40
40-50
50-60
60-70
70-80
80-90
90-100
100-125
125-150
150-175
175-200
6-8
8-10
10-12
12-16
16-20
20-25
25-30
30-40
40-50
50-63
62-75
75-88
87-100
100-125
125-150
150-250
±0,004-
0,5
Характеристики установочных колец
Допуск
отклонения от
круглости, мкм
Предельное отклонение
диаметров отверстий
(±), мкм
Непостоянство
диаметра в продольном
сечении, мкм
Диапазон
диаметров колец,
мм
6-10
10-18
18-30
30-50
50-80
80-120
120-250
1,3
1,5
2,0
2,0
2,5
3,0
4,0
1,0
1,2
1,5
1,5
2,0
2,5
3,5
Удлинительные вставки (по дополнительному заказу):
-
100 мм/6-12;
-
150 мм/14-250.
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность воздуха, %, не более
20±5;
80 при температуре 25 °С.
Источник питания нутромеров НМТЦ
типа CR2032 3 В.
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносят на нутромер методом наклейки и на титульный лист
паспорта типографским способом.
Комплектность средства измерений
В комплект поставки нутромеров входят:
1. Нутромер.
2. Ключ.
3. Кольцо установочное (до 100 мм).
4. Футляр.
5. Паспорт.
6. Методика поверки.
По дополнительномузаказу поставляются:
1. Кольцо установочное (свыше100 мм).
2. Удлинительные вставки: 100 мм/6-12, 150 мм/14-250.
микрометрические
СИ ФБУ «ЦСМ
Поверка
осуществляетсяподокументуМП06/002-13«Нутромеры
трехточечные НМТ и НМТЦ. Методика поверки», утвержденному ГЦИ
Московской области» 01 августа 2013 г.
Основные средства поверки:
-
набор колец измерительных 4 разряда (ГОСТ Р 8.763-2011);
-
горизонтальный компаратор ИЗА-8;
-
кругломер 2 класса точности по ГОСТ 17353.
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в паспорте «
Н
утромер микрометрический
трехточечныйНМТ и НМТЦ».
Нормативные и технические документы, устанавливающие требования к нутромерам
микрометрическим трехточечным НМТ и НМТЦ
1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
MICRONTOOLS S.P.O., Чешская Республика.
Dvorakova 4, Ceske Budejovice. PSC: 370 01. Czech Republic.
Телефон +420 387 415 073, электронная почта
.
Заявитель
Закрытое акционерное общество Торговый дом «Завод «Микрон» (ЗАО ТД «Завод
«Микрон»).
111524, г. Москва, ул. Электродная, д. 2, стр. 7.
Телефон/факс (495) 775-24-75, электронная почта
.
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений ФБУ «ЦСМ Московской
области».
141570, Московская обл., Солнечногорский р-н, пгт Менделеево.
Телефон/факс (495) 781-86-82, электронная почта
.
Аттестат аккредитации № 30083-08.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____» ___________ 2013 г.
