Масс-спектрометры с источником индуктивно связанной плазмы SPECTRO MS, ГРСИ 54979-13
Номер госреестра:
54979-13
Наименование СИ:
Масс-спектрометры с источником индуктивно связанной плазмы
Обозначение типа:
SPECTRO MS
Производитель:
Фирма "Spectro Analytical Instruments GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52436
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS
Назначение средства измерений
Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS (далее –
масс-спектрометры) предназначены для измерения масс (массовых чисел) химических
элементов в пробах веществ и материалов в атомных единицах массы.
Место нанесения знака поверки
Программное обеспечение
Масс-спектрометры оснащены программным обеспечением, позволяющим проводить
контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и
сохранять полученные результаты, передавать результаты измерений на персональный
компьютер или на принтер.
Описание средства измерений
Принцип действия основан на ионизации атомов пробы и разделении заряженных
частиц в электромагнитных полях по их массам. Проба подается в плазму в виде аэрозоля.
Благодаря высокой температуре плазмы (6000 – 8000 K), проба атомизируется, а затем
происходитионизацияатомов.Ионыпереводятсячерезинтерфейсинесколько
дифференциальных ступеней в ионную оптику и в масс-спектрометр. В масс-спектрометре
ионы разделяются по соотношению масса/заряд и детектируются полупроводниковым
многоканальным детектором.
Масс-спектрометр представляет собой автоматизированную систему, состоящую из
источника ионов (индуктивно-связанная аргонная плазма), вакуумной системы, ионной оптики,
полупроводниковой детектирующей системы и управляющего компьютера

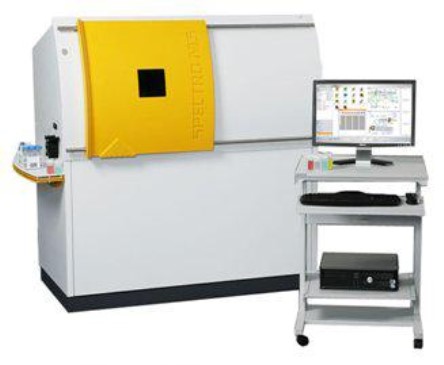

Фотография внешнего вида масс-спектрометра представлена на рисунке 1.
Рисунок 1
Лист № 2
Всего листов 3
Идентификационные данные программного обеспечения
Идентифика-
ционное наименование
программного
обеспечения
Номер версии
(идентификационный
номер) программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
Mass-Analyzer-Vision
-
–
–
Алгоритм вычисления
цифрового
идентификатора
программного
обеспечения
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Наименование характеристики
Значение характеристики
2,0
2·10
6
40·10
6
100-500
50
Метрологические и технические характеристики
от 5 до 240
среднего
измерений
Диапазон измерения массовых чисел, а.е.м.
Пределдопускаемогоотносительного
квадратического отклонения результатов
выходного сигнала, %
Чувствительность, ионов в секунду,
Li
17
Co
59
220 ± 10
50/60
6500
1604 х 1673 х 892
675
Разрешающая способность, M /
D
M , (на уровне 10 % от
максимальной интенсивности пика)
Уровень фонового сигнала при соотношении m/z=220,
имп/с, не более
Параметры источника питания:
Напряжение, В
Частота, Гц
Потребляемая мощность, В·А
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- относительная влажность воздуха, %, не более
Средний срок службы, лет, не менее
от 18 до 25
80
10
Знак утверждения типа
наносится на боковую панель масс-спектрометра методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Наименование
Количество, шт.
Комплектность средства измерений
Масс-спекрометр
1
Программное обеспечение Mass-Analyzer-Vision
1
Руководство по эксплуатации
1
Методика поверки МП 53-241-2013
1
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 53-241-2013 «ГСИ. Масс-спектрометры с источником
индуктивно-связаннойплазмыSPECTROMS.Методикаповерки»,утвержденному
ФГУП «УНИИМ» в 2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава ионов кобальта ГСО 8089-94 (массовая концентрация
1 г/дм
3
, относительная погрешность ± 1 %);
- стандартный образец состава ионов лития ГСО 7780-2000 (массовая концентрация
1 г/дм
3
, относительная погрешность ± 1 %);
- стандартный образец состава водного раствора ионов свинца ГСО 7012-93 (массовая
концентрация 1 г/дм
3
, относительная погрешность ± 1 %).
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающие требованиякмасс-
спектрометрам с источником индуктивно-связанной плазмы SPECTRO MS
1. ГОСТ 15624-75 Масс-спектрометры. Термины и определения
2. Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH»,
Германия.
Рекомендации пообластям применения в сфере государственногорегулирования
обеспечения единства измерений
Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS
применяются вне сферы государственного регулирования обеспечения единства измерений.
Изготовитель
«SPECTRO Analytical
Instruments GmbH», Германия, Boschstrasse. 10, В-47533 Kleve,
Deutschland. Tel. +49 2821 892-21-02, fax: +49 2821 8 92-22 02, e-mail:
.
Заявитель
Обществосограниченнойответственностью«СТС» (ООО«СТС»),620062,
г. Екатеринбург, ул. Гагарина, 14, оф. 616, телефон/факс (343) 376-25-08, 376-25-75.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии», 620000, г. Екатеринбург, ул. Красноармейская, 4,
тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail:
.
АккредитованвсоответствиистребованиямиФедеральногоагентствапо
техническому регулированию и метрологии и зарегистрирован в Государственном реестре
средств измерений под № 30005-11. Аттестат аккредитации от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.«___» ______________ 2013 г.
