Номер госреестра:
54967-13
Наименование СИ:
Весы неавтоматического действия
Обозначение типа:
FC
Производитель:
Фирма "A&D Company Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52421
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1563 от 25.07.2018 г.)
Весы неавтоматического действия FC
Назначение средства измерений
Весы неавтоматического действия FC (далее весы) предназначены для статического
определения массы веществ и материалов.
Описание средства измерений
Принцип действия весов основан на компенсации массы взвешиваемого груза электро-
магнитной силой, создаваемой системой автоматического уравновешивания. Электрический
сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой
код. Результаты взвешивания выводятся на дисплей.
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части:
грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство
с показывающим устройством (здесь и далее терминология приведена в соответствии
с ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания»).
Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами:
- устройство автоматической и полуавтоматической установки нуля;
- устройство выборки массы тары (устройство взвешивания тары);
- устройство предварительного задания массы тары;
- устройство слежения за нулем;
- устройство выбора единиц измерений
Весы снабжены следующими функциями:
- взвешивание в различных единицах измерения массы (г, мг);
- взвешивание в процентах;
Лист № 2
Всего листов 4
- подсчет числа одинаковых изделий по их массе;
- сигнализация о превышении нагрузки.
Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например,
персональный компьютер, принтер и т.п.).
Питание весов осуществляется от адаптера сетевого питания.
Весы выпускаются в 9 модификациях, отличающихся метрологическими характеристиками.
Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.

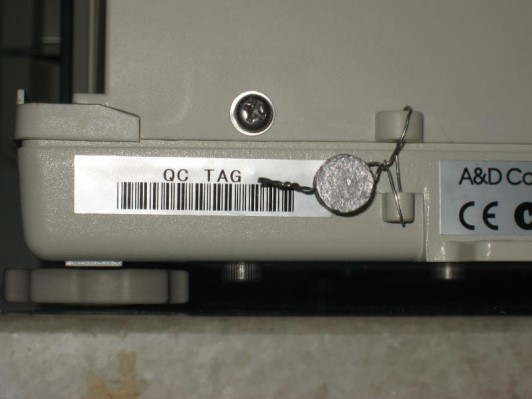

Рисунок 2 - Схема пломбировки весов
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью
метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечи-
вается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная
пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть
модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без
применения специализированного оборудования производителя.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню
«высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Значение
Таблица 1
Идентификационные
данные (признаки)
Наименование программного обеспеченияВесы FC
Идентификационное наименование ПО -*
Номер версии (идентификационный номер) ПО Р2 .ХХ
Цифровой идентификатор ПО -*
* - Примечание - Идентификационное наименование программного обеспечения, цифровой
идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового
идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Лист № 3
Всего листов 4
Метрологические и технические характеристики
330/462/117
330/462/106
Таблица 2
Модификация весов
FC- FC- FC- FC- FC-
2000i 5000i 10Ki 20Ki 50Ki
FC-FC-
500Si 5000Si
кг
Наименование параметра
FC-FC-
500i 1000i
Максимальная нагрузка, Max,
0,51
25102050
0,55
4102040100
0,11
d, г
Минимальная нагрузка, Min, г12
Действительная цена деления,
0,05 0,1
0,20,5125
0,020,2
0,06 0,16 0,003 0,6 1,6
(0,13) (0,3) (0,006) (1,3) (3,3)
0,01 0,1
(0,02) (0,2)
г
Среднеквадратическое
отклонение (СКО) показаний0,0160,03
весов при первичной поверке(0,03) (0,06)
(в эксплуатации), г
Погрешность от нелинейности,
0,10,2
0,412410
0,040,4
От + 10 до + 30
100 … 240
50±1
9…12
Диапазон температур, °С
Параметры электрического
питания:
- напряжение, В
- частота, Гц
- от автономного источника, В
Габаритные размеры
(ширина/длина/высота), мм,330/462/ 107
не более
Масса весов, кг, не более5,5
6,56,77,5
7,68,1
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и фотохи-
мическим способом на маркировочную табличку, расположенную на корпусе весов.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Весы
Адаптер сетевого питания
Руководство по эксплуатации
Обозначение
---
Количество
1 шт.
1 шт.
1 экз.
Поверка
осуществляется по документу МП 54967-13 «Весы неавтоматического действия FC. Методика
поверки», утвержденному ФГУП «ВНИИМС» 20.03.2013 г.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе 17.
Основные средства поверки: гири, соответствующие классу точности F
1
, F
2
по
OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на корпус весов.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к весам
неавтоматического действия FC
ГОСТ8.021-2015«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений массы».
Техническая документация фирмы «A&D Co. LTD», Япония.
Изготовитель
Фирма «A&D Co. LTD», Япония
Адрес: 3-23-14 Higashi-lkebukuro, Toshima-Ku, Tokyo 170 Japan
Тел.: 81 (3) 5391-6132, факс: 81 (3) 5391-6148
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС» (ООО «ЭЙ энд ДИ РУС»)
ИНН 7731547200
Адрес: 117545, г. Москва, ул. Дорожная, д. 3, корп. 6, комн. 8б
Тел./факс.: (495) 937-33-44; (495) 937-55-66
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: (495) 437-55-77 / (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
