Установка вибрационная поверочная Нет данных, ГРСИ 54963-13
Номер госреестра:
54963-13
Наименование СИ:
Установка вибрационная поверочная
Обозначение типа:
Нет данных
Производитель:
ФБУ "Иркутский ЦСМ", г.Иркутск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 28
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52415
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установка вибрационная поверочная
Назначение средства измерений
Установка вибрационная поверочная предназначена для воспроизведения виброускоре-
ний.
Описание средства измерений
Установка вибрационная поверочная (далее виброустановка) состоит из:
-вибростенда электродинамического 4808 (фирма «Bruel &Kjaer», Дания) с усилителем
мощности 2719 (фирма «Bruel &Kjaer», Дания) и генератором сигналов DS-360 (фирма «Stanford
Research Systems», США);
-преобразователя эталонного виброизмерительного 8305 (фирма «Bruel &Kjaer», Дания) с
усилителем согласующим 2626 (фирма «Bruel &Kjaer», Дания), интерферометра лазерного ЛИ-
АВ, усилителя измерительного 2636 (фирма «Bruel &Kjaer», Дания), частотомера электронно-
счетного Ч3-54 и вольтметра В7-34А.
Вибростенд электродинамический преобразовывает электрическую энергию сигнала в
энергию однонаправленных механических колебаний вибростола.
Конструктивно электродинамический вибростенд состоит из корпуса с установленным в
нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор
устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркули-
рует переменный ток, поступающий с усилителя мощности. На усилитель мощности перемен-
ный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой
проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вы-
зывающих перемещение подвижной катушки и вибростола по закону изменения переменного
тока.
Параметры вибрации определяются с помощью преобразователя эталонного виброизмери-
тельного 8305 (далее вибропреобразователь), установленного на вибростол, усилителя согла-
сующего, интерферометра лазерного ЛИАВ, частотомера электронно-счетного Ч3-54 и вольт-
метра В7-34А.
Внешний вид виброустановки приведен на рис.1.
Схема защиты от несанкционированного доступа приведена на рис 2.
Лист № 2
Всего листов 5

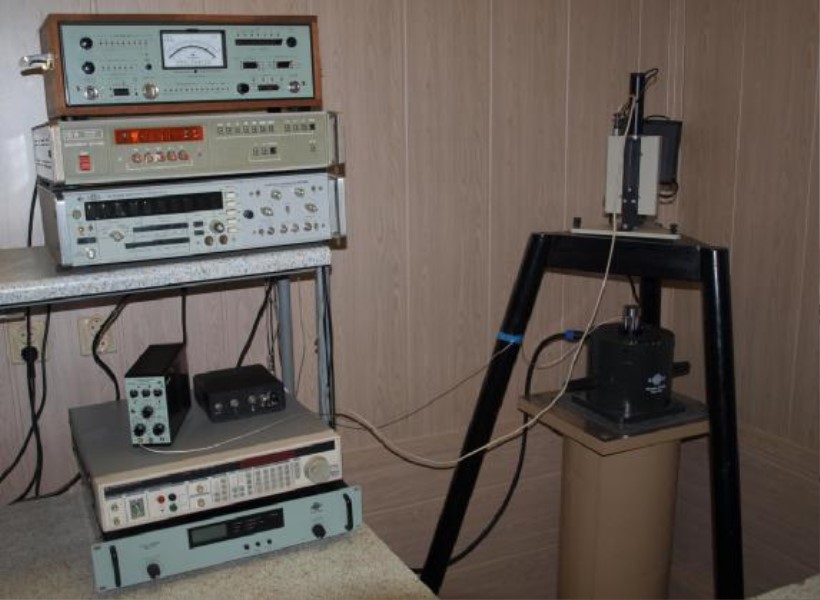

Рис. 1. Внешний вид виброустановки

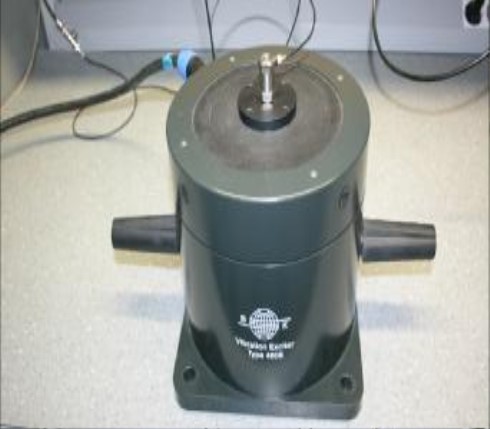

Рис. 2. Схема защиты от несанкционированного доступа
Сварное соединение
Сварное соединение
Сварное соединение
Лист № 3
Всего листов 5
Метрологические и технические характеристики
От 1 до 700
10
20
±10
0,2
12
Значение характеристики
От 5 до 9700
Таблица 1
Наименование характеристики
Диапазон воспроизводимых частот, Гц
Диапазон воспроизводимых амплитуд виброуско-
рений, м/с
2
Коэффициент гармоник воспроизводимых виб-
роускорений в рабочей полосе частот, %, не более
Относительный коэффициент поперечного движе-
ния вибростола, %, не более
Пределы допускаемой основной относительной
погрешности виброустановки, %
Уровень собственных шумов в рабочей полосе
частот, выраженный в единицах виброускорения,
м/с
2
, не более
(220 ± 4,4)
(50
±
0,5)
300
0,5
8
35,0
14,0
7,7
0,0077
1,75
6,5
3,0
16,0
13,0
Магнитная индукция на расстоянии 10 мм от по-
верхности вибростола, мТл, не более
Напряжение питания промышленной сети, В
Частота переменного тока сети питания, Гц
Потребляемая мощность, В∙А, не более
Время подготовки к работе, ч, не более
Время непрерывной работы, ч, не менее
Масса, кг, не более
вибростенда 4808
усилителя мощности 2719
генератора сигналов DS-360
вибропреобразователя эталонного 8305
усилителя согласующего 2626
усилителя измерительного 2636
интерферометра лазерного ЛИАВ
частотомера электронно-счетного Ч3-54
вольтметра В7-34А
Габаритные размеры, мм, не более
вибростенда
усилителя мощности 2719
генератора сигналов DS-360
вибропреобразователя эталонного 8305
усилителя согласующего 2626
усилителя измерительного 2636
интерферометра лазерного ЛИАВ
частотомера электронно-счетного Ч3-54
вольтметра В7-34А
Средняя наработка на отказ, ч
Средний срок службы, лет
Диаметр 215; 200
480; 100; 460
430; 100; 420
Диаметр 15,5; 29,1
70; 140; 210
460; 170; 210
240; 400; 240
490; 135; 480
480; 100; 480
5000
10
Условия эксплуатации:
- температура окружающего воздуха…………….. от 18 до 25
°
С
- относительная влажность воздуха…………………. (65
±
20) %
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типо-
графским способом.
Наименование
Заводской
номер
Производитель
Количество
Вибростенд 4808
2646228
Фирма «Bruel &Kjaer»,
Дания
1
Усилитель мощности 2719
В2719Е02А
04К0442
Фирма «Bruel &Kjaer»,
Дания
1
Генератор сигналов DS-360
61064
Фирма «Stanford
Research Systems»,
США
1
Вибропреобразователь
эталонный 8305
1000508
Фирма «Bruel &Kjaer»,
Дания
1
Усилитель согласующий 2626
887906
Фирма «Bruel &Kjaer»,
Дания
1
Усилитель измерительный 2636
1135882
Фирма «Bruel &Kjaer»,
Дания
1
Интерферометр лазерный ЛИАВ
-
ВНИИМ
им.Д.И.Менделеева
1
Частотомер электронно-счетный
Ч3-54
103098
Радиозавод, г. Киев
1
Комплектность средства измерений
Комплектность виброустановки приведена в таблице 2.
Таблица 2
Вольтметр В7-34А
Руководство по эксплуатации
Паспорт
0028986
4808 РЭ
4808 ПС
п/я В-2150, г. Минск
-
-
1
1
1
Поверка
осуществляется по документу МИ 1929 – 2007 «ГСИ. Установки вибрационные поверочные.
Методика поверки».
Основные средства поверки:
эталон 1 разряда по МИ 2070-90
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руково-
дство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установке
вибрационной поверочной
ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров
вибрационных процессов. Общие технические требования.
Лист № 5
Всего листов 5
МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений вибропереме-
щения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц.
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве
эталона 2-го разряда
Изготовитель
ФБУ «Иркутский ЦСМ»
Адрес: 664011, г. Иркутск, ул. Чехова, д.8
Тел. (3952)242633, факс (3952)240804
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
тел. (812)251 76 01, факс (812)713 01 14
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_________2013 г.
