Номер госреестра:
54956-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТГ-220М
Производитель:
ОАО "Энергомеханический завод", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52408
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТГ-220М
Назначение средства измерений

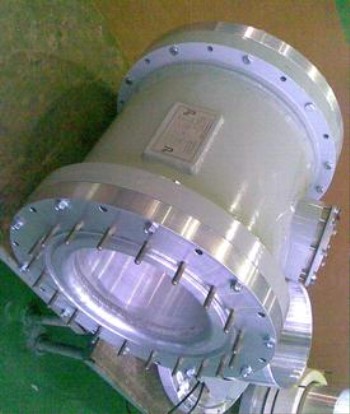

Трансформаторы тока ТГ-220М (далее трансформаторы) предназначены для передачи
сигнала измерительной информации измерительным приборам или устройствам защиты и
управления выключателем при использовании в качестве модуля устройства комплектного
распределительного элегазового КРУЭ-220 на номинальное напряжение 220 кВ частоты 50 Гц.
Описание средства измерений
Метрологические и технические характеристики
Таблица 1– Метрологические и технические характеристики трансформаторов тока ТГ-220М
ХарактеристикаЗначение
Номинальное напряжение трансформатора U
ном
, кВ220
Наибольшее рабочее напряжение, кВ252
Номинальная частота, Гц 50
Номинальное значение силы первичного тока, А 150
Номинальное значение силы вторичного тока, А 1 или 5
Количество вторичных обмоток для измерений и учета1, 2
Количество вторичных обмоток для защиты 1, 2, 3, 4
Класс точности вторичной обмотки для измерений и учета 0,2S; 0,5S; 0,2; 0,5
Принцип действия трансформаторов основан на использовании явления электромагнитной
индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к
классу масштабных измерительных преобразователей электрических величин.
Трансформаторы является составной частью (модулем) устройства комплектного
распределительного элегазового КРУЭ-220. По конструкции трансформаторы относятся к
шинным трансформаторам. Корпус трансформатора с установленными в нем вторичными
обмотками это часть заземленной оболочки распредустройства КРУЭ-220. Первичной обмоткой
трансформатора служит шина (стержень) первичной цепи распредустройства.
Трансформаторы имеют ряд типоисполнений, отличающихся номинальным первичным и
вторичным токами, классом точности вторичных обмоток, мощностью нагрузки и т.д.
Место пломбирования
Лист № 2
Всего листов 3
Значение
5Р; 10Р
от 15 до 40
от 5 до 20
от 15 до 35
128
50
3
400000
30
УХЛ4
Характеристика
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки для
измерений и учета с коэффициентом мощности cos φ
2
= 0,8, В∙А
Номинальная вторичная нагрузка обмотки для защиты с
коэффициентом мощности cos φ
2
= 0,8, В∙А
Номинальный коэффициент безопасности
вторичных обмоток для измерений и учета, не более
Номинальная предельная кратность вторичных обмоток для
защиты, не менее
Ток электродинамической стойкости, кА
Ток термической стойкости, кА
Время протекания тока, с
Средняя наработка на отказ, ч, не менее
Срок службы до списания, лет
Климатическое исполнение и категория размещения по ГОСТ
15150-69
Габаритные размеры, мм
Масса трансформатора в сборе, кг
819×720; 650×580
190; 283
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспорта.
Комплектность средства измерений
В комплект поставки трансформаторов тока ТГ-220М входит:
-трансформатор тока ТГ-220М - 1 шт.;
-паспорт-1 экз.;
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от
2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные
значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор
сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200;
2000)мин.,пределыосновнойабсолютнойпогрешности±(0,001±0,03∙А)%,
± (0,1 ± 0,05∙А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого
значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методиках (методах) измерений
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам
тока ТГ-220М
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие
технические условия».
ТУ 3414-005-05755697-2008 «Устройства комплектные распределительные элегазовые КРУЭ-220.
Технические условия»».
Лист № 3
Всего листов 3
Рекомендациипообластямприменениявсферегосударственногорегулирования
обеспечения единства измерений
- «осуществлении торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
ОАО «Энергомеханический завод», г. Санкт-Петербург.
Адрес: 192148, г. Санкт-Петербург, ул. Невзоровой, д.9.
Тел.: (812) 560-16-84
Факс: (812) 560-13-63
Сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное
предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального
агентства по техническому регулированию и
метрологииФ.В. Булыгин
«___» ________ 2013 г.
М.п.
