Номер госреестра:
54929-13
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
TVG 123
Производитель:
Фирма "Trench Italia S.r.l.", Италия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 30082545 … 30082550
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52379
об утверждении типа средств измерений
Лист № 1
В
сего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения TVG 123
Назначение средства измерений
Трансформаторы напряжения TVG 123 (далее по тексту – трансформаторы)
предназначены для измерения высокого напряжения переменного тока промышленной
частоты и передачи сигнала измерительной информации измерительным приборам и (или)
устройствам защиты, автоматики, сигнализации и управления в составе комплектных
распределительных устройств (КРУ).
Описание средства измерений
Принцип действия трансформатора основан на преобразовании посредством
электромагнитной индукции переменного тока одного напряжения в переменный ток
другого напряжения при неизменной частоте и без существенных потерь мощности.
ТрансформаторынапряженияTVG123представляютсобоймасштабные
преобразователи индуктивного типа. Имеют одну первичную и три вторичные обмотки.
Высоковольтная изоляция внутри обеспечивается за счет элегазовой смеси, давление
которой контролируется манометром, снабженным сигнализирующими и отключающими
контактами, срабатывающими при отклонении давления от нормы. Защита от возможного
повышения внутреннего давления обеспечивается за счет предохранительного клапана.
Сердечник трансформатора набран из листов трансформаторной стали прямоугольного
сечения и имеет низкие потери.
Активнаячастьтрансформаторапомещаетсявкожухеголовнойчасти,
расположенном наверху трубы из полимерного компаунда, армированного стекловолокном,
с юбками из силиконовой резины. Высоковольтный ввод находится наверху головной части.
Выводы вторичных обмоток подключены к клеммам распределительной контактной
коробки на корпусе у основания трансформатора.

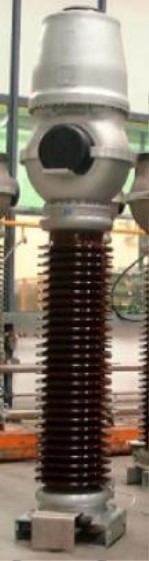

Общий вид трансформаторов напряжения TVG 123 представлен на рисунке 1.
Рис.1. Общий вид трансформаторов напряжения TVG 123.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
100/
Ö
3; 100/3;
100
0,2/75; 0,5/150
3P/200
Таблица 1 – Основные метрологические технические характеристики
Значение
126
110000/
Ö
3
Характеристики
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, В
Номинальные вторичные напряжения, В
- измерительных обмоток
- дополнительной вторичной обмотки
Класс точности / нагрузка, В·А
- измерительных обмоток
- дополнительной вторичной обмотки
Номинальная частота, Гц
50
Климатическое исполнение по ГОСТ 15150-69
У1
Масса, не более, кг
440
Габаритные размеры, не более, мм (длина × ширина × высота)
2110×500×2110
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформаторов методом наклейки
и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Трансформатор напряжения TVG 123 - 6 шт.
(Зав. №№30082545 – 30082550).
Паспорт - 6 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения.
Методика поверки».
Основные средства поверки:
- Трансформатор напряжения измерительный эталонный NVOS (номинальное
первичное напряжение 110/√3 кВ, пределы допускаемой относительной погрешности
±0,01 %, пределы допускаемой абсолютной угловой погрешности ±1’);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03
∙
А) %, угловая
погрешность ±(0,1+0,03
∙
А) мин, где А – значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам
напряжения TVG 123:
1. ГОСТ1983-2001«Трансформаторынапряжения.Общиетехнические
условия»;
2. Техническая документация фирмы «Trench Italia S.r.l.», Италия.
Лист № 3
Всего листов 3
в сфере государственного регулирования
Рекомендации по областям применения
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
«Trench Italia S.r.l. », Италия.
Адрес: Strada Curagnata, 37 – 17014 Bragno-Cairo Montenotte (SV), Italy
Тел.: +39 019 5161 111
Факс: +39 019 5161 401
Заявитель
Общество с ограниченной ответственностью «ПМК Холдинг» (ООО «ПМК
Холдинг»), г. Москва.
Адрес: 111020, г. Москва, Боровая ул., д.7, стр. 10, комната 15.
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральное
государственное унитарное предприятие «Всероссийский научно-исследовательский
институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства по
техническому регулированию и метрологииФ. В. Булыгин
М.п.
«___» ________ 2013 г.
