Номер госреестра:
54923-13
Наименование СИ:
Датчики и сигнализаторы температуры
Обозначение типа:
ДСТ
Производитель:
ОАО "Концерн "НПО "Аврора", г.С.-Петербург
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист №1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ДатчикиисигнализаторытемпературыДСТ
Назначение средства измерений
Датчики и сигнализаторы температуры ДСТ (далее - датчики) предназначены для измерения, пре-
образования в цифровой код и передачи на персональный компьютер сигналов от первичных
преобразователей температуры, а также для сигнализации превышения пороговых значений
измеряемой температуры.
Описание средства измерений
Принцип действия датчиков основан на аналого-цифровом преобразовании сигнала от первич-
ных измерительных преобразователей температуры. Сигнал от первичных измерительных пре-
образователей преобразуется в цифровой код, а также в выходной цифровой сигнал для пере-
дачи на персональный компьютер по последовательному каналу CAN 2.0В (А), RS-485. Датчи-
ки имеют два входа для подключения термопреобразователей сопротивления и два входа для
подключения термоэлектрических преобразователей, а также четыре релейных выхода с воз-
можностью коммутации постоянного тока от 2 до 50 мА. Датчики выпускаются в трех испол-
нениях, различающиеся типом подключаемых первичных преобразователей температуры.
Датчики в сочетании с персональным компьютером обеспечивают возможность установки гра-
ниц срабатывания релейных выходов, индикации измеренных значений температуры, запоми-
нания и обработки измерительной информации.

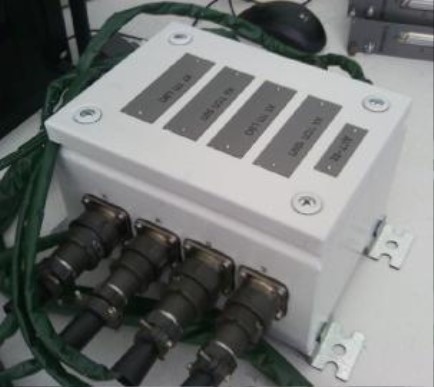

Рис. 1 Внешний вид датчика
Программноеобеспечение
Датчик функционирует под управлением встроенного специального программного обеспече-
ния, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет
функции обработки, передачи измерительной информации и управления релейными выходами.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
НаименованиеИдентификаци-Номер версииЦифровой идентифика-Алгоритм вы-
программногоонное наимено-(идентифика-тор ПО (контрольнаячисления циф-
обеспечениявание про-ционный но-сумма исполняемого ко-рового иденти-
граммногомер) ПОда)фикатора ПО
обеспечения
Приложение к свидетельству № 52371
об утверждении типа средств измерений
Лист №2
Всего листов 4
ПО ДСТ-
1.01не доступен-
Степень защиты программного обеспечения от преднамеренных или непреднамерен-
ных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических ха-
рактеристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2.Метрологические и технические характеристики датчиков ДСТ
от 0 до 900
± 0,1
4 выхода с возможностью коммутации посто-
янного тока от 2 до 50 мА
CAN 2.0В (А), RS-485
20
от 0 до 45
от 0 до 75 (при температуре до 45 ˚С)
от 0 до 80 (при температуре до 40 ˚С)
от 0 до 95 (при температуре до 25 ˚С)
Наименование характеристикиЗначение характеристики
ДСТДСТ-01ДСТ-02
1 2
Подключаемые первичные преобразователи:
1 канал
2 канал
3 канал
4 канал
Диапазоны измерений при работе с термопреобра-
зователями сопротивления,
о
С
ТСП 100ПТСП 50ПТСП 100П
ТП ТХА (ТХК) ТП ТХА (ТХК) ТП ТХА (ТХК)
ТСП 100ПТСП 50ПТСП 50П
ТП ТХА (ТХК) ТП ТХА (ТХК) ТП ТХА (ТХК)
от trial 50 до 125 от
минус 50 до 250 от
минус 50 до 400
Диапазон измерений при работе с термоэлектриче-
скими преобразователями,
о
С
± 0,5
± 0,25
± 0,1
Пределы допускаемой приведенной погрешности
при работе с термопреобразователями сопротивле-
ния, %
для диапазона от минус 50 до 125
для диапазона от минус 50 до 250
для диапазона от минус 50 до 400
Пределы допускаемой приведенной погрешности
при работе с термоэлектрическими преобразовате-
лями, %
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
27
10
Релейные выходы
Интерфейс связи
Электрическое сопротивление изоляции при нор-
мальных условиях, МОм, не менее
Габаритные размеры Д×Ш×В, мм, не более
200×150×120
3,0
Масса, кг, не более
Условия эксплуатации:
Диапазон температуры окружающего воздуха,
о
С
Диапазон относительной влажности окружающего
воздуха, %
Условия транспортирования и хранения:
Диапазон температуры окружающего воздуха,
о
С
от минус 50 до 50
Лист №3
Всего листов 4
Диапазон относительной влажности окружающего
воздуха, %
1
Время непрерывного функционирования, ч
Средняя наработка до отказа, ч
Средний срок службы, лет
от 0 до 98 (при 35 ˚С)
2
8000
52000
20
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографи-
ческим способом и на датчик в виде наклейки.
Комплектность средства измерений
- Датчик и сигнализатор температуры ДСТ - 1 шт.
- руководство по эксплуатации с методикой поверки - 1 экз. на каждые 10 датчиков
- паспорт - 1 экз.
Поверка
осуществляется по методике поверки, приведенной в разделе 6 «Поверка» документа А-
МИЕ.468266.007 РЭ «Датчик и сигнализатор температуры ДСТ. Руководство по эксплуатации»,
утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2013 г.
Основное поверочное оборудование:
- Прибор для поверки вольтметров, дифференциальный вольтметр В1-12, диапазон выходных
калиброванных напряжений 1∙10
-7
- 1000 В, класс точности 0,0001.
- Магазин сопротивлений Р4831, диапазон воспроизведения сопротивления от 0,002 Ом до
99999,0 Ом, погрешность ±0,02 %.
Сведения о методиках (методах) измерений
Методы измерения изложены в АМИЕ.468266.007 РЭ «Датчик и сигнализатор температуры
ДСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам и
сигнализаторам температуры ДСТ
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоян-
ного электрического напряжения и электродвижущей силы.
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схе-
ма для средств измерений электрического сопротивления.
3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений темпера-
туры.
4. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразо-
вания».
5. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний».
6. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие техниче-
ские условия.
7. АМИЕ.468266.007 ТУ «Датчики и сигнализаторы температуры ДСТ. Технические условия»
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
для осуществления производственного контроля за соблюдением установленных законодатель-
ством Российской Федерации требований промышленной безопасности к эксплуатации опасно-
го производственного объекта.
Изготовитель
ОАО «НПП «Аврора», г. Санкт-Петербург
Адрес: 194021, Санкт-Петербург, ул. Карбышева, 15
Лист №4
Всего листов 4
Телефон: (812) 297-23-11, Факс: (812) 324-63-61, (812) 297-81-42
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-
01-14, Е-mail:
,
Заместитель Руководителя
Федерального агентства по техническому регулированию
и метрологииФ.В. Булыгин
М.п.«___» _________2013 г.
