Термоанализаторы синхронные STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1, ГРСИ 54911-13
Номер госреестра:
54911-13
Наименование СИ:
Термоанализаторы синхронные
Обозначение типа:
STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1
Производитель:
Фирма "NETZSCH-Geratebau GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52357
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термоанализаторы синхронные модификаций STA 409 PC,
STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1
Назначение средства измерений
Термоанализаторы синхронные модификаций STA 409 PC, STA 449 C, STA 409 CD,
STA 449 F1, STA 449 F3, TG 209 F3, TG 209 F1 (далее ТЕРМОАНАЛИЗАТОРЫ) предназ-
начены для измерения термодинамических характеристик (теплота и температуры фазовых
переходов, теплоемкости) и измерения изменения массы твердых и порошкообразных
материалов в процессе их нагрева.
Описание средства измерений
Термоанализаторыпредставляютсобойизмерительныйкомплекс,вкотором
объединеныфункции дифференциального сканирующего калориметраи
высокочувствительныханалитическихвесов.Этоконструктивноерешение позволяет
проводить одновременноводном эксперименте инаодномобразце измерения
калориметрическихвеличин приразличных термодинамических переходах, измерять
температуру этих переходов и регистрировать при этом изменение массы исследуемого
образца.
Конструктивно термоанализаторы выполнен в металлическом корпусе, на котором
смонтированавысокотемпературнаяподъемнаяпечь,авнутрирасположены
высокочувствительные весы в термостатированном кожухе, электронная схема управления и
электрический привод подъемного устройства. Калориметрический узел, смонтированный на
длинном стержне с пакетом экранов, препятствующих потерям тепла тепловым излучением,
укреплен на измерительном плече весов.
На передней панели корпуса термоанализаторов расположена клавиатура управления.
На задней панели корпуса термоанализаторов расположены вводы для подсоединения внешних
устройств и штуцеры для подключенияи прокачки хладоносителя и продувки инертным
защитным газом.
Термоанализаторыфункционируют подуправлением программного обеспечения,
устанавливаемого на персональный компьютер, соединяемый с электронным блоком
управления и измерения через разъем USB. Программное обеспечение позволяет осуществлять
калибровку термоанализатора, задание параметров эксперимента, регистрацию, обработку и
хранение результатов, а также их вывод на печать..
Термоанализаторыtrialсемьмодификаций,отличающихсятемпературным
диапазоном функционирования печей.

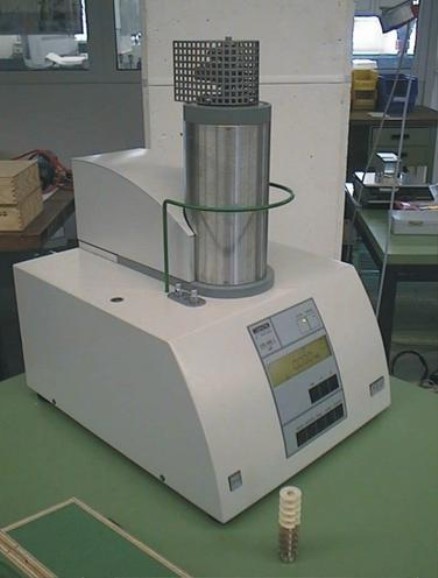

Внешний вид термоанализаторов изображен на Рис.1-7
Лист № 2
Всего листов 9
Рис.2. Внешний вид термоанализатора модификации STA 449 C.
Рис.1. Внешний вид термоанализатора модификации STA 409 PC.
Лист № 3
Всего листов 9
Рис.3. Внешний вид термоанализатора модификации STA 409 CD.
Рис.4. Внешний вид термоанализатора модификации STA 449 F1.
Лист № 4
Всего листов 9
Рис.5. Внешний вид термоанализатора модификации STA 449 F3.
Рис.6. Внешний вид термоанализатора модификации TG 209 F3.
Рис.7. Внешний вид термоанализатора модификации TG 209 F1.
Лист № 5
Всего листов 9
Программное обеспечение
Управлениепроцессомизмеренияиобработкивыводимойинформациив
термоанализаторах осуществляется от IBM-совместимого персонального компьютера с
помощьюспециальногопрограммногокомплекса«Proteus».Программнымобразом
осуществляется настройка термоанализаторов, выбор режимов и установка параметров
эксперимента, градуировка термоанализаторов на основе измерения свойств стандартных
образцов, оптимизация параметров, управление работой, обработка выходной информации,
печать и запоминание результатов анализа. Во всех частях программного обеспечения, где
требуется ввод какой-либо величины, в программе имеется соответствующее методикам
установочное значение параметра, принимаемое по умолчанию.
Программноеобеспечениетермоанализаторовсостоитизвстроеннойчасти
(встроенный в корпус термоанализатора, защищенный от записи микроконтроллер) и внешней
части под управлением операционной системой персонального компьютера.
Встроенное ПО термоанализаторов разработано изготовителем специально для
решения задач измерения изменения массы, температуры фазовых переходов, удельной
теплоты фазовых переходов и удельной теплоемкости и идентифицируется при включении
прибора путем вывода на экран наименования версии программного обеспечения.
Конструктивно термоанализатор имеет защиту встроенного программного обеспечения
от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе
производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Proteus
(EPROM)
Proteus
(EPROM)
v 6.0
*)
Таблица 1.
*) – Контрольная сумма не может быть рассчитана, так как ПО зашивается в прибор на
стадии изготовления. Идентификация осуществляется только по номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что
встроенное программное обеспечение является неотъемлемой частью термоанализатора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений – «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Характеристики термоанализаторов представлены в таблице 2.
Лист № 6
Всего листов 9
Значения для модификаций
Наименование
характеристики
0,1.. 100,0
0,001.. 100,0
0,1.. 50,0
0,1..50,0
0,1..50,0
0,1..1000,0
0,1..1000,0
-
-
От 10 до 1000
От 10 до 1000
От 10 до 1000
От 10 до 1000
От 10 до 1000
-
-
От 10 до 3000
От 10 до 3000
От 10 до 3000
От 10 до 3000
От 10 до 3000
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
± 1,5
-
-
± 3
± 3
± 3
± 3
± 3
-
-
± 10
± 2,5
± 2,5
± 2,5
± 2,5
2000
2000
18000
5000
15000
5000
35000
±1
±1
±1
±1
±1
±1
±1
0,1
0,1
2
0,1
5
0,025
1
1000
1000
2000
2000
5000
5000
5000
Таблица 2
TG 209 F3TG 209 F1STA 409 PCSTA 449CSTA 409 CDSTA 449 F1STA 449 F3
От 25 до 1000
От 10 до 1100
От 25 до 1550
От – 120 до1650
От – 160 до2000
От – 150 до 2400
От – 150 до 2400
230В(115В)
50 Гц
230В(115В)
50 Гц
230В(115В)
50 Гц
230В(115В)
50 Гц
230В(115В)
50 Гц
230В(115В)
50 Гц
230В(115В)
50 Гц
Диапазон температур,
о
С
Скорость нагревания,
К/мин
Диапазон измерений
уд.теплоты , кДж/кг
Диапазон измерений
уд.теплоемкости, Дж/(кг
.
К)
Предел допускаемой
относительной
погрешности измерения
температуры в интервале
температур от 30 до 770К,
%
Предел допускаемой
относительной
погрешности измерения
уд.теплоты, %
Предел допускаемой
относительной
погрешности измерения
уд.теплоемкости, %
Наибольший предел
взвешивания , мг
Предел допускаемой
относительной
погрешности измерения
массы, %
Дискретность показаний
потери массы, мкг
Напряжение питания
переменного тока частотой
Потребляемая мощность не
более, В
.
А
Лист № 7
Всего листов 9
От 15 до 35
От 84 до 106,7
От 5 до 80
360
520520700650650
530
360360330620620
660
600 600 515 540 540
33 40 42 85 86 86
10 10 10 10 10 10
Габаритные размеры, мм
высота 360
ширина 470
длина (глубина)600
Масса, кг 30
Средний срок службы, лет 10
Условия эксплуатации
Температура окружающей
среды,
о
С
Атмосферное давление,
кПа
Относительная влажность
воздуха, %
Лист № 8
Всего листов 9
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
типографским способом и на корпус термоанализатора любым способом, обеспечивающим
сохранность знака утверждения типа в течение всего срока службы термоанализатора.
Комплектность
В комплект поставки термоанализатора входят:
- Термоанализатор1 шт.
- Программное обеспечение1 шт.
- Комплект ЗИП1 шт.
- Руководство по эксплуатации1 экз.
- Методика поверки1 экз.
Дополнительно в комплект поставки могут включаться:
- блоки питания
- системы охлаждения
- системы автоматической смены образцов
- комплекты стандартных образцов
- вакуумные насосы
- держатели
- прессы с пресс-формами
- тигли
- наборы для пробоподготовки
- масс-спектрометр
- Фурье-ИК спектрометр
- ГХ-МС
- приставка импульсного анализа
-
Редукторы
- Нагреваемая линия подачи
- Нагреваемый адаптер
- Контроллеры.
Поверка
Осуществляется по документу МП 2413-0029-2013 «Термоанализаторы синхронныеSTA
модификаций STA 409 PC, STA 449 C, STA 409 CD, STA 449 F1, STA 449 F3, TG 209 F3, TG
209 F1фирмы " NETZSCH-Gerätebau GmbH", Германия Методика поверки», утвержденному
ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в апреле 2013 года.
Основное оборудование, необходимое для поверки:
- набор гирь массой до 2 0 г 1-го класса по ГОСТ 7328-2001.
- Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 20 г, 1
класс точности по ГОСТ 24104;
-Комплектстандартныхобразцовтемпературитеплотплавления
ГСО 2313-82…2316-82, ГСО 1363-78 .
- стандартный образец термодинамических свойств, ГСО 149-86 П –корунд.
Лист № 9
Всего листов 9
Сведения о методиках (методах) измерений
Приведены в документах «Приборы синхронного термического анализа STA фирмы
NETZSCH-Gerätebau GmbH", Германия. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
термоанализаторам STA
1.ГОСТ 8.141-75.Государственный первичный эталон и общесоюзная поверочная схема для
средств измерения удельной теплоемкости в диапазоне температур 273,15…700 К.
2.Техническая документация фирмы "NETZSCH-Gerätebau GmbH", Германия
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
-выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
фирма "NETZSCH-Gerätebau GmbH", Германия
Germany, Selb, Wittelsbacher str.42, Germany, D-95100
http://www.
netzsch.com
Заявитель
Филиал ООО «Нетч-Герэтебау ГмбХ»
Юридический адрес :119313, Москва, Ленинский пр. д.95 А
Почтовый адрес :119313, Москва, Ленинский пр-т, д. 95 А,
тел. (495) 936-26-26, факс: (499) 132-47-00 E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10
Адрес :190005, Санкт-Петербург, Московский пр., 19,
тел. (812) 251-76-01, факс (812) 713-01-14
e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии______________Ф.В. Булыгин
«____»____________2013 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 60486-15 | Термоанализаторы синхронные | STA 449 F5 Jupiter, STA 2500 Regulus | Фирма "NETZSCH-Geratebau GmbH", Германия | 1 год | Перейти |
| 63300-16 | Термоанализаторы синхронные | STA6000 | Фирма "PerkinElmer Inc.", США | 1 год | Перейти |
| 28162-04 | Термоанализаторы динамическо-механические | TMA 202, TMA 402, DMA 242, RUL/CIC 421, HMOR 422 | Фирма "NETZSCH-Geratebau GmbH", Германия | 1 год | Перейти |
| 1922-64 | Детекторы синхронные | СД-1 | П/я Р-6253 (Радиозавод), Беларусь, г.Минск | Нет данных | Перейти |
| 71385-18 | Термоанализаторы синхронные | Discovery SDT 650 | Фирма "TA Instruments", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
