Диоптриметры эталонные автоматизированные ДЭА-1, ГРСИ 54906-13
Номер госреестра:
54906-13
Наименование СИ:
Диоптриметры эталонные автоматизированные
Обозначение типа:
ДЭА-1
Производитель:
ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 20 шт. с зав.№ 21 … 40
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52352
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Диоптриметры эталонные автоматизированные ДЭА-1
Назначение средства измерений
Диоптриметры эталонные автоматизированные ДЭА-1 (далее – диоптриметры)
предназначены для измерения следующих параметров линз и призм при поверке наборов
пробных очковых линз и призм и скиаскопических линеек:
- вершинной рефракции сферических и цилиндрических (астигматических) линз;
- призматического действия призм;
- децентрации (призматическое действие линз, возникающее вследствие смещения оп-
тическогоцентралинзы относительно геометрическогоцентранаружногодиаметраободков);
- отклонения положения главного сечения нулевого действия астигматических линз
и положения основания очковых призм от номинального положения.
Описание средства измерений
Принцип действия диоптриметров основан на принципах геометрической оптики и
автоматическом цифровом анализе изображения сетки коллиматора при помощи встроенной
ЭВМ. При помещении измеряемой линзы в держателе цифровая фотокамера автоматически
наводится на резкое изображение сетки коллиматора. Затем по параметрам искажения изо-
бражения вычисляются необходимые характеристики линзы.
Диоптриметры представляют собой настольный прибор, в корпусе которого распо-
лагаются осветитель, коллиматор, цифровая фотокамера со встроенной ЭВМ, подставка для
линз, столик для линз, держатель линз, маркировщик линз и жидкокристаллический цветной
дисплей, показывающий измеренные данные.
Диоптриметры снабжены центрирующим устройством, которое обеспечивает авто-
матическое совпадение геометрического центра линзы, помещенной в чашу центрирующего
устройства, и оптической оси диоптриметра.
Диоптриметры применяются в качестве рабочего эталона для определения метроло-
гических характеристик наборов пробных очковых линз и призм, и скиаскопических линеек
при проведении их первичной и периодических поверок.
Общий вид и схема маркировки диоптриметров представлены на рисунках 1 и 2.
Лист № 2
Всего листов 6
Рисунок 1 – Общий вид диоптриметров

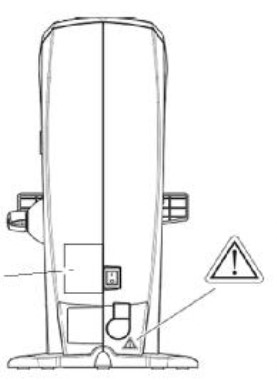

Рисунок 2 – Схема маркировки (вид сзади)
ДЭА-1
диоптриметр
эталонный
автоматизированный
Зав. № 21
·
ФГУП ВНИИОФИ
·
-
символ обозначает, что в Руко-
водстве по эксплуатации содер-
жатся важные сведения, и что
оператор должен изучить данное
Руководство перед работой
- знак утвержде-
ния типа
- защитная пленка на
дисплее
Лист № 3
Всего листов 6
Программное обеспечение
В диоптриметрах используется встроенное программное обеспечение, которое уста-
навливается заводом-изготовителем непосредственно в ПЗУ системы.
Программное обеспечение предназначено для управления диоптриметром, контрол-
лером внутренних исполнительных механизмов и измерительных устройств и его настроек, а
также для обеспечения функционирования интерфейса, обработки информации, полученной
от измерительных устройств в процессе проведения измерений.
Идентификационные данные (признаки) метрологически значимой части программ-
ного обеспечения систем указаны в таблице 1
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная сумма
исполняемого
кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
ПО для
LM-500
ver 1.071.07
Данные являются собственностью
производителя и являются защищен-
ными для доступа дилера и пользова-
телей
Защита программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «А» по МИ 3286-2010
Метрологические и технические характеристики
Метрологические и технические характеристики диоптриметров приведены в табли-
це 2.
от trial 25 до плюс 25 от
минус 10 до плюс 10 от
0 до 15 от 0
до180
от минус 25 до плюс 25
от 0 до 12
Таблица 2
Основной (измерительный) блок
1 Диапазон показаний:
- сферической рефракции линз, дптр
- цилиндрической рефракции линз, дптр
- призматического действия призм, пр. дптр
- по угловой шкале, …
°
2 Диапазон измерения:
- сферической рефракции линз, дптр
- призматического действия призм, пр. дптр
3 Дискретность показаний:
- вершинной рефракции, дптр
- призматического действия, пр. дптр
- по угловой шкале, …
°
0,01; 0,06; 0,12; 0,25
0,01; 0,06; 0,12; 0,25
1
Лист № 4
Всего листов 6
±
1
±
0,5
±
0,4
±
1
от 15 до 25
80
от 84 до 106
±
0,03
±
0,06
±
0,06
±
0,12
Таблица 2 (продолжение)
4 Пределы допускаемой абсолютной погрешности измерений
вершинной рефракции линз, дптр
в диапазоне от 0 до
±
6,0 дптр
в диапазоне свыше
±
6,0 дптр
5 Пределы допускаемой абсолютной погрешности измерений
призматического действия призм, пр. дптр
в диапазоне от 0 до 5,0 пр. дптр
в диапазоне свыше 5,0 пр. дптр
6 Пределы допускаемой абсолютной погрешности измерений
углов, …
°
Центрирующее устройство
42
7 Пределы допускаемой абсолютной погрешностиотклонения
угловых меток от направления 0
°
; 45
°
; 90
°,
…
°
8 Диаметр измеряемых линз, мм, не более
Система маркировки линз
9 Пределы допускаемой абсолютной погрешности нанесения
маркером оптического центра, мм
10 Пределы допускаемой абсолютной погрешности нанесения
маркером оси, …
°
Прочие технические характеристики
11 Электропитание от сети переменного тока:
- напряжением, В (%)
- частотой, Гц
12 Потребляемая мощность, Вт, не более
13 Монитор
14 Интерфейс
(от 100 до 240) (±10)
50/60
40
Полноцветный графиче-
ский жидкокристалличе-
ский дисплей, 3,5 дюйма
RS-232C: 1 порт
USB: 1 порт
185 x 366 x 180
3,5
15 Габаритные размеры, мм, не более
16 Масса, кг, не более
17 Условия эксплуатации:
-
диапазон рабочих температур,
о
С
-
относительная влажность воздуха при 25
о
С, %, не более
-
атмосферное давление, кПа
Знак утверждения типа
Знак утверждения типа наносится на корпус прибора методом наклеивания и на ти-
тульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
1 Основной (измерительный) блок – диоптриметр
2 Центрирующее устройство для поверки наборов
Количество, шт
1
1
Лист № 5
Всего листов 6
Таблица 3 (продолжение)
3 Центрирующее устройство для мер из набора КПП-1
4 Сетевой кабель
5 Соединительные кабели
6 Trial от пыли
7 Комплект запасных частей и принадлежностей
8 Руководство по эксплуатации
9 Методика поверки № МП 51.Д4-13
10 По требованию заказчика приборы могут быть укомплектованы дис-
ком с драйверами установки USB порта
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП 51.Д4-13 «Диоптриметр эталонный автоматизированный
ДЭА-1. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 15 июля 2013 г.
Основные средства поверки:
ВЭТ 138-1-2006 – «Рабочий эталон нулевого разряда единиц диоптрий и призмати-
ческой диоптрии для средств измерения очковой оптики», первый эталонный комплекс
(комплект приспособлений КПП-1 для поверки диоптриметров).
Основные метрологические характеристики:
Диапазон измерений вершинной рефракции - минус 30,00…плюс 25,00 дптр; S =
0,001…0,01 дптр,
Q
= 0,004…0,03 дптр; диапазон измерений призматического действия
0,5…12,0 пр. дптр; S = 0,003 пр. дптр
Q
= 0,007 пр. дптр.
Сведения о методиках (методах) измерений
«Диоптриметр эталонный автоматизированный ДЭА-1. Руководство по эксплуата-
ции», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к Диоптриметрам эталонным
автоматизированным ДЭА-1
Р 50.2.055-2007 «Государственная система обеспечения единства измерений. Ло-
кальная поверочная схема для средств измерений вершинной рефракции призматического
действия очковых линз и призм».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ и оказании услуг по обеспечению единства измерений.
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научно - ис-
следовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Лист № 6 Trial
листов 6
Испытательный центр
Государственныйцентриспытанийсредствизмеренийфедерального
государственного унитарного предприятия «Всероссийский научно-исследовательский
институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат
аккредитациигосударственного центраиспытаний(испытательной, измерительной
лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»___________2013 г.
