Машины испытательные EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1, ГРСИ 54899-13
Номер госреестра:
54899-13
Наименование СИ:
Машины испытательные
Обозначение типа:
EZTest мод. EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52344
Лист № 1
об утверждении типа средств измерений Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные EZTest модификации EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5;
EZ-LX-1; EZ-LX HS-0,5; EZ-LX HS-1
Назначение средства измерений
Машины испытательные EZTest модификации EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-
LX-1; EZ-LX HS-0,5; EZ-LX HS-1 (далее – машины) предназначены для измерений силы
сжатия или растяжения при проведении механических испытаний образцов.
Описание средства измерений
Принцип действия заключается в преобразовании тензорезисторным датчиком силы,
воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой
силе. Электрический сигнал передаётся в контроллер и результаты измерений в единицах
силы отображаются на дисплее.
Конструктивно машина состоит из нагружающего устройства и контроллера.
Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика,
подвижной траверсы.
Контроллер управляет всеми операциями и обрабатывает сигналы датчика.
Измеренные значения силы отображаются на дисплее.
Модификации машин отличаются пределами измерений, пределами допускаемой
погрешности, габаритными размерами и массой.

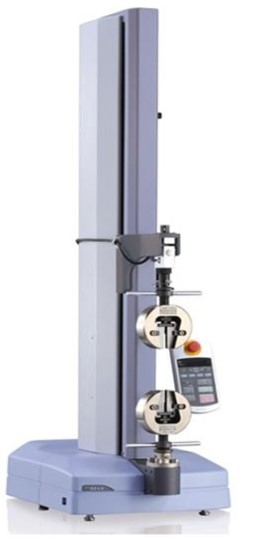

Рисунок 1. Общий вид
Лист № 2
Всего листов 4
Алгоритм вы-
числения цифрового
идентификатора ПО
Программное
обеспечение
TRAPEZIUMX
Ver.1.3.0
sha1
Программное
обеспечение
ROM
Ver. 1.00
Не доступно
Не доступно
Программное
обеспечение
FPGA
Ver. 1.00
Не доступно
Не доступно
Программное обеспечение
В машинах используется программное обеспечение (ПО):
1) встроенное (микропрограмма контроллера), реализующее следующие функции:
сбор, передачу, обработку, хранение и представление измерительной информации.
2) автономное (программа «TRAPEZIUMX» для персонального компьютера),
устанавливается на персональный компьютер под управлением операционной системы
семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку,
хранение и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО
Таблица 1
ционное на-
Наименование
Идентифика-
ПО
именование ПО
Номер версии
(идентифика-
ционный
номер) ПО*
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
0414аа6dcf951be3781
24e90f04a271ec5afdc8
ebe3d
* Номер версии (идентификационный номер) программного обеспечения не ниже указанного
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при
нормировании метрологических характеристик.
предел измерений
0,5
погрешности
Метрологические и технические характеристики
Наибольшие и наименьшие пределы измерений силы и пределы допускаемой
относительной погрешности измерений силы приведены в таблице 2.
Таблица 2
Обозначение
EZ-SX-0,5 EZ-SX-1 EZ-LX-0,5EZ-LX-1EZ-LX HS-0,5EZ-LX HS-1
Наибольший
1, 2, 5, 10, 20, 50, 1, 2, 5, 10, 20, 50, 100, 200, 1, 2, 5, 10, 20, 50, 100,
силы, Н
100, 200, 500500, 1000, 2000, 5000 200, 500, 1000, 2000
Наименьший
предел измерений,
% от наибольшего
предела
Пределы
допускаемой
относительной
± 0,5± 1,0± 0,5± 1,0± 0,5± 1,0
измерений силы*,
%
* Характеристики приведены для нормальных условий по ГОСТ 15150-69
Электрическое питание от сети переменного тока:
- напряжение, В …………………………….………………………………от 207 до 253
- частота, Гц ………………………………………………………...……...… от 49 до 51
Лист № 3
Trial листов 4
Потребляемая мощность, Вт, не более …...……………………………...............….. 800
Габаритные размеры (длина, ширина, высота), мм, не более ….......….. 400, 530, 1315
Масса, кг, не более ……………………………………..……...…………....…………. 55
Вероятность безотказной работы за 1000 ч ……………………...………………….. 0,8
Знак утверждения типа
Знак утверждения типа наноситься в виде наклейки на заднюю сторону нагрузочной
рамы и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
1. Машина испытательная EZTest – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Приспособление для установки гирь при поверке – 1 шт.
4. Методика поверки МП 2301-261-2013 – 1 экз.
Поверка
осуществляется по документу МП 2301-261-2013 «Машины испытательные EZTest.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
05.08.2013 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений
доверительных границ относительной погрешности δ = 0,12 % для машин с пределами
допускаемой относительной погрешности 0,5 %; δ = 0,24 % для машин с пределами
допускаемой относительной погрешности 1,0 %.
- гири 4-го разряда по ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Машины испытательные EZTest. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам
испытательным EZTest модификаций EZ-SX-0,5; EZ-SX-1; EZ-LX-0,5; EZ-LX-1; EZ-LX
HS-0,5; EZ-LX HS-1
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств
измерений силы.
2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
фирма «SHIMADZU CORPORATION», Япония.
Адрес: Nishinokio, Kvwabaracho Nakadyou-ku, Kyoto 604, Japan
e-mail:
,
Заявитель
Общество с ограниченной ответственностью «Аналит Продактс» (ООО «Аналит Продактс»)
Адрес: 199106, г. Санкт-Петербург, В.О., 26-я линия, д. 15, корп. 2, лит. A
Тел./факс +7 (812) 325-55-02, e-mail:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
