Машины испытательные AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1, ГРСИ 54896-13
Номер госреестра:
54896-13
Наименование СИ:
Машины испытательные
Обозначение типа:
AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52341
Лист № 1
об утверждении типа средств измерений Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
модификации AG-Xplus-0,5; AG-Xplus-1;
AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-
Машины испытательные AG-Xplus
AG-Xplus-HS-0,5; AG-Xplus-HS-1;
XDplus-0,5; AG-XDplus-1
Назначение средства измерений
Машины испытательные AG-Xplus модификации AG-Xplus-0,5; AG-Xplus-1; AG-
Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-
1 (далее – машины) предназначены для измерений силы сжатия или растяжения при
проведении механических испытаний образцов.
Описание средства измерений
Принцип действия заключается в преобразовании тензорезисторным датчиком силы,
воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой
силе. Электрический сигнал передаётся в блок управления и результаты измерений в
единицах силы отображаются на дисплее.
Конструктивно машина состоит из нагружающего устройства и блока управления.
Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика,
подвижной траверсы, верхнего и нижнего захватов.
Блок управления управляет всеми операциями и обрабатывает сигналы датчика.
Измеренные значения силы отображаются на дисплее.
Модификации машин отличаются пределами измерений, пределами допускаемой
погрешности, габаритными размерами и массой. Машины AG-Xplus с наибольшим пределом
измерений силы до 10 кН, AG-Xplus-HS, AG-Xplus-SC и AG-XDplus выпускаются в
настольном варианте исполнения. Машины AG-Xplus с наибольшим пределом измерений
силы выше 10 кН выпускаются в напольном варианте исполнения.

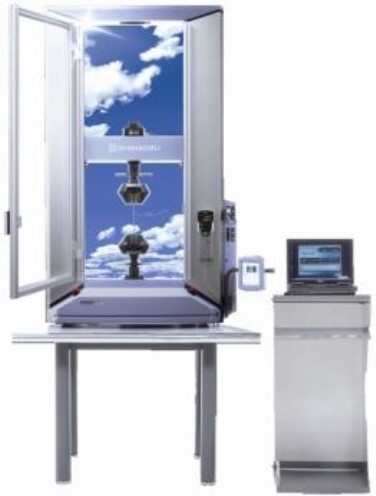

Рисунок 1. Общий вид
Лист № 2
Всего листов 4
Алгоритм вы-
числения цифрового
идентификатора ПО
Программное
обеспечение
TRAPEZIUMX
Ver.1.3.0
sha1
Программное
обеспечение
Ver. 1.00
Не доступно
Не доступно
Программное обеспечение
В машинах используется программное обеспечение (ПО):
1) встроенное (микропрограмма блока управления), реализующее следующие
функции: сбор, передачу, обработку, хранение и представление измерительной информации.
2) автономное (программа «TRAPEZIUMX» для персонального компьютера),
устанавливается на персональный компьютер под управлением операционной системы
семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку,
хранение и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО
Таблица 1
ционное на-
Наименование
Идентифика-
ПО
именование ПО
Номер версии
(идентифика-
ционный
номер) ПО*
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
0414аа6dcf951be3781
24e90f04a271ec5afdc8
ebe3d
Встроенное
программное
обеспечение
AG-X
* Номер версии (идентификационный номер) программного обеспечения не ниже указанного
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при
нормировании метрологических характеристик.
Метрологические и технические характеристики
Наибольшие и наименьшие пределы измерений силы и пределы допускаемой
относительной погрешности измерений силы приведены в таблице 2.
Таблица 2
Обозначение
0,5
AG-AG-AG-
AG-AG-
XDplus-1
0,01; 0,02;
1,0; 5,0; 10
0,05; 0,1; 0,5;20; 50
погрешности
AG-Xplus-
AG-Xplus-1 Xplus- Xplus- Xplus- Xplus- XDplus-
AG-
HS-0,5 HS-1SC-0,5SC-10,5
Наибольший 0,01; 0,02; 0,01; 0,02;
предел измерений 0,05; 0,1; 0,05; 0,1;
силы, кН 0,5; 1,0; 0,5; 1,0; 5,0; 0,05; 0,1; 0,5;
5,0; 10; 20; 10; 20; 50;1,0; 5,0
50; 100; 100; 250;
250; 300 300; 600
Наименьший
предел
измерений, % от0,5
наибольшего
предела
Пределы
допускаемой
относительной
± 0,5± 1,0± 0,5± 1,0± 0,5± 1,0± 0,5± 1,0
измерений силы*,
%
* Характеристики приведены для нормальных условий по ГОСТ 15150-69
Лист № 3
Всего листов 4
Электрическое питание от сети переменного тока:
- напряжение, В …………………………….………………………………от 207 до 253
- частота, Гц ………………………………………………………...……...… от 49 до 51
Потребляемая мощность, кВт, не более
- для машин с наибольшим пределом измерений до 10 кН вкл. ……………...….. 0,45
- для машин с наибольшим пределом измерений 20 кН и 50 кН ………....…....….. 1,2
- для машин с наибольшим пределом измерений 100 кН ……...……….....…....….. 2,0
- для машин с наибольшим пределом измерений 250 кН и 300 кН ……………….. 2,5
- для машин с наибольшим пределом измерений 600 кН …...………….............….. 4,0
Габаритные размеры (длина, ширина, высота), мм, не более
- для машин AG-Xplus-HS ………...……………………………..….…… 777, 510, 1580
- для машин AG-Xplus-SC …………...…………………………..….…… 777, 510, 1130
- для машин AG-XDplus ………………..………………………..….…… 955, 579, 1606
- для машин AG-Xplus с наибольшим пределом
измерений до 10 кН вкл. ……………………………………….………… 777, 510, 1580
- для машин AG-Xplus с наибольшим пределом
измерений 20 кН, 50 кН и 100 кН ………………….…………………... 1186, 752, 2173
- для машин AG-Xplus с наибольшим пределом
измерений 250 кН и 300 кН ……………….………………………...….. 1186, 752, 2423
- для машин AG-Xplus с наибольшим пределом
измерений 600 кН …...………….........................................................….. 1544, 990, 2911
Примечание: возможны увеличенные по высоте варианты исполнения машин.
Масса, кг, не более ……………………………………..……...………....…………. 2650
Вероятность безотказной работы за 1000 ч ……………………...………………….. 0,8
Знак утверждения типа
Знак утверждения типа наноситься в виде наклейки на переднюю сторону
нагрузочной рамы и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений
1. Машина испытательная AG-Xplus – 1 шт.
2. Руководство по эксплуатации – 1 экз.
3. Приспособление для установки гирь при поверке – 1 шт.
4. Методика поверки МП 2301-259-2013 – 1 экз.
Поверка
осуществляется по документу МП 2301-259-2013 «Машины испытательные AG-Xplus.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
12.07.2013 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений
доверительных границ относительной погрешности δ = 0,12 % для машин с пределами
допускаемой относительной погрешности 0,5 %; δ = 0,24 % для машин с пределами
допускаемой относительной погрешности 1,0 %.
- гири 4-го разряда по ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Машины испытательные AG-Xplus. Руководство
по эксплуатации».
Лист № 4
Trial листов 4
Нормативные и технические документы, устанавливающие требования к машинам
испытательным AG-Xplus
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств
измерений силы.
2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «SHIMADZU CORPORATION», Япония.
Адрес: Nishinokio, Kvwabaracho Nakadyou-ku, Kyoto 604, Japan
e-mail:
,
Заявитель
Общество с ограниченной ответственностью «Аналит Продактс» (ООО «Аналит Продактс»)
Адрес: 199106, г. Санкт-Петербург, В.О., 26-я линия, д. 15, корп. 2, лит. A
Тел./факс +7 (812) 325-55-02, e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
