Номер госреестра:
54887-13
Наименование СИ:
Спектрометры излучения человека
Обозначение типа:
СЕГ-10П
Производитель:
ЗАО "КБ "Проминжиниринг", г.Наро-Фоминск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.07.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52332
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры излучения человека СЕГ-10П
Назначение средства измерений
Спектрометры излучения человека СЕГ-10П (далее – спектрометры) предназначены для
измеренияэнергетическогораспределениягамма-излучения,идентификациигамма-
излучающих радионуклидов, а также для измерения активности гамма-излучающих радионук-
лидов, инкорпорированных во всем теле, легких и щитовидной железе человека.
Описание средства измерений
Принцип действия спектрометров основан на регистрации гамма - квантов, испускаемых
радионуклидами, содержащимися в теле человека детектором соответствующего типа, который
выдаетэлектрическийимпульс,амплитудакоторогопропорциональнаэнергии
зарегистрированного гамма – кванта.
Спектрометры выпускается в четырех модификациях:
·
СЕГ-10П-01–дляизмеренияактивностигаммаизлучающихрадионуклидов
инкорпорированных во всем теле и легких (два блока детектирования БДЕГ-80) (рис. 1);
·
СЕГ-10П-02–дляизмеренияактивностигаммаизлучающихрадионуклидов
инкорпорированных во всем теле, легких и щитовидной железе человека (два блока
детектирования БДЕГ-80 и один блок детектировании БДЕГ-25) (рис. 2);
·
СЕГ-10П-03–дляизмеренияактивностигаммаизлучающихрадионуклидов
инкорпорированных во всем теле и легких (один блок детектирования БДЕГ-150) (рис. 3);
·
СЕГ-10П-04–дляизмеренияактивностигаммаизлучающихрадионуклидов
инкорпорированных во всем теле, легких и щитовидной железе человека (один блок
детектирования БДЕГ-150 и один блок детектировании БДЕГ-25) (рис. 4).
Спектрометры представляют собой лабораторные, выполненные в блочном исполнении
приборы, состоящие из:
- аналого-цифрового преобразователя (анализатора) типа MD-198;
- устройства детектирования УДЕГ-01П-80 (два блока детектирования БДЕГ-80, установ-
ленные в коллиматор, модификации СЕГ-10П-01 и СЕГ-10П-02) или УДЕГ-01П-150 (один
блок детектирования БДЕГ-150 установленный в коллиматор, модификации СЕГ-10П-03 и
СЕГ-10П-04);
- сетевого адаптера анализатора;
- блока детектирования БДЕГ-25 (модификации СЕГ-10П-02 и СЕГ-10П-04);
- стойки;
- стенда и кресла;
- экрана теневой защиты;
- персонального компьютера с программным обеспечением "ASW" или "АРМ СИЧ".
Для измерения гамма - спектров служат сцинтилляционные блоки детектирования
БДЕГ-25, БДЕГ-80 или БДЕГ-150 на основе монокристалла NaI(Tl) размерами
Æ
25х25мм,
Æ
80х80мм или
Æ
150x100 соответственно, сочлененного с фотоумножителем (ФЭУ).
Анализатор импульсов МD-198 (или MD-208) состоит из согласующего усилителя,
аналого-цифрового преобразователя (АЦП) и цифро-аналогового преобразователя (ЦАП). АЦП
предназначен для измерения амплитуд импульсных сигналов от детектора излучения,
Лист № 2
Всего листов 10
регистрации полученного цифрового кода в буферной памяти и передачи в компьютер
информации через интерфейс USB или порт беспроводной связи.
Спектрометры относятся к стационарным средствам измерения.

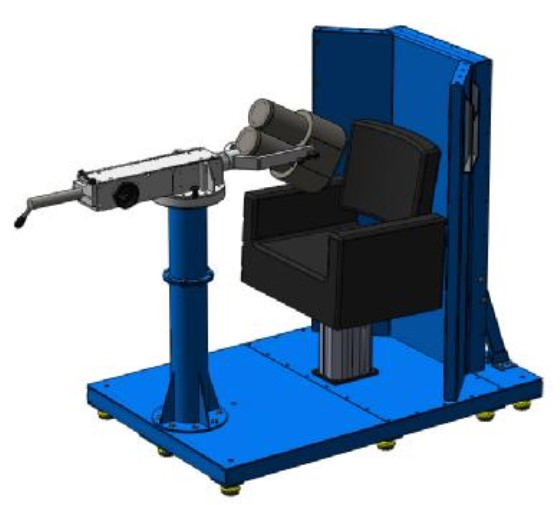

Рисунок 1 Спектрометр в сборе. Модификация СЕГ-10П-01

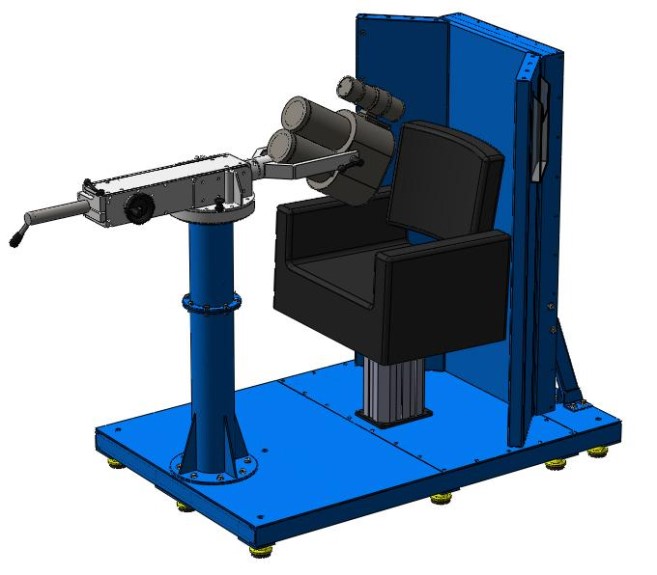

Рисунок 2 Спектрометр в сборе. Модификация СЕГ-10П-02
Блок детектирования
БДЕГ-25
Стенд
Стойка
Кресло
Устройство детектирования
УДЕГ-01П-80
Экран теневой
защиты
Лист № 3
Всего листов 10
Рисунок 3 Спектрометр в сборе. Модификация СЕГ-10П-03

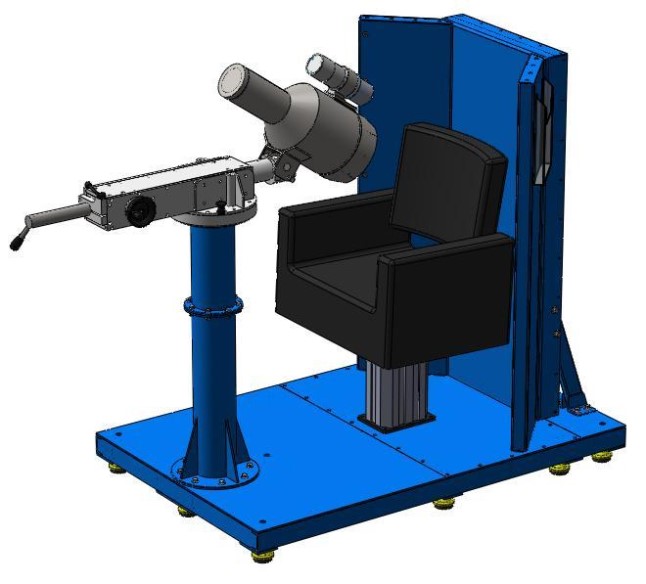

Рисунок 4 Спектрометр в сборе. Модификация СЕГ-10П-04
Устройство детектирования
УДЕГ-01П-150
Лист № 4
Всего листов 10
Рисунок 5 Анализатор MD-198
Программное обеспечение
Спектрометрыуправляютсяспомощьюпрограммногообеспечения"ASW"
(643.ШФРК.503000-01) или "Рабочее место инженера СИЧ" (далее "АРМ СИЧ")
(643.ПБАВ.505200-02), которое обеспечивает контроль аппаратуры через протоколы связи, а
также отображение энергетического распределения (спектров), расчет и отображение
активности, сохранение и протоколирование результатов.
В программном обеспечении "ASW" имеется один метрологически значимый модуль
asw.exe. Модуль может быть проконтролирован на целостность средством подсчета
контрольной суммы по методу CRC32. Идентификационные параметры модуля содержатся в
таблице 1.
Идентификационное
наименование ПО
Контрольная сумма
исполняемого кода
"ASW"
asw.exe
4B00D7AC
CRC32
Таблица 1
Наименование
программного
обеспечения
Алгоритм
вычисления
цифрового кода
Номер
версии
ПО
12.11.2
до
версии
12.99.9
Примечание. Контрольная сумма файла относится к текущей (12.11.2) версии ПО.
Уровень защиты ПО "ASW" от непреднамеренных и преднамеренных изменений
соответствует классу С в соответствии с МИ 3286-2010.

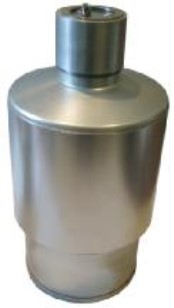

Рисунок 6 Блоки детектирования гамма - излучения (БДЕГ-25, БДЕГ-80, БДЕГ-150)
Место нанесения знака
об утверждении типа
М
ес
т
о
пл
о
м
б
ир
о
вани
я
Лист № 5
Всего листов 10
В программном обеспечении "АРМ СИЧ" имеется один метрологически значимый
модуль PromengWBCcalc.ocx. Модуль может быть проконтролирован на целостность средством
подсчета контрольной суммы по методу CRC32. Идентификационные параметры модуля
содержатся в таблице 2.
Идентификационное
наименование ПО
Контрольнаясумма
исполняемого кода
"АРМ СИЧ"
PromengWBCcalc.ocx
609A4FAD
CRC32
Таблица 2
Наименование
программного
обеспечения
Алгоритм
вычисления
цифрового кода
Номер
версии
ПО
01.01.02
до
версии
01.01.99
Примечание. Контрольная сумма файла относится к текущей (01.01.02) версии ПО.
Уровень защиты ПО "АРМ СИЧ" от непреднамеренных и преднамеренных изменений
соответствует классу С в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Диапазон энергий регистрируемого гамма - излучения, кэВ
± 1
Максимальная входная статистическая загрузка СПР, имп/с, не менее
5∙10
4
Нестабильностьпоказанийспектрометров(энергетической
характеристики преобразования) для блоков детектирования БДЕГ-
150, БДЕГ-80 и БДЕГ-25 за 24 часа непрерывной работы, %, не более:
±1
Основные метрологические и технические характеристики спектрометров приведены в
таблице 3 и 4.
Таблица 3
Наименование
Значение
от 50 до 3000
9
9,5
12
Относительное энергетическое разрешение для энергии 661,7 кэВ при
измерении с радионуклидным источником
137
Cs типа ОСГИ, %, не
более:
- блока детектирования БДЕГ-25 -
блока детектирования БДЕГ-80 -
блока детектирования БДЕГ-150
Пределы допускаемой основной относительной погрешности
характеристики преобразования спектрометров с блоками
детектирования БДЕГ-25, БДЕГ-80 и БДЕГ-150 (интегральной
нелинейности) в диапазоне энергий гамма-излучения от 50
до 3000 кэВ, %
Эффективность регистрации в пике полного поглощения гамма-
излучения радионуклида
137
Cs с энергией 661,7 кэВ на расстоянии 50
мм от верхней поверхности детектора, %, не менее:
- блокa детектирования БДЕГ-25 -
блокa детектирования БДЕГ-80 -
блокa детектирования БДЕГ-150
0,1
2
7,5
Лист № 6
Всего листов 10
2,5·10
-4
4,0·10
-4
4,5·10
-4
3·10
-3
1·10
-3
от 330 до 15,0·10
6
от 50 до 9,0·10
6
от 40 до 45·10
6
Минимальнодетектируемаяактивностьинкорпорированного
радионуклида
131
I в щитовидной железе с блоком детектирования
БДЕГ-25, за время измерения 1 час, Бк
20
Значение
5,5·10
-4
8,5·10
-4
1,0·10
-3
8·10
-3
±50
Продолжение таблицы 3
Наименование
Чувствительность регистрации спектрометров для каждого блока
детектирования БДЕГ-80 к гамма излучению радионуклида
137
Cs в
энергетическом интервале от 620 до 700 кэВ при измерении в фантоме
в геометрии всего тела, имп/(с·Бк), не менее, :
1) c фантомом взрослого (масса 70 кг, рост 170см)
2) с фантомом подростка 10 лет (trial 27 кг, рост 135 см)
3) с фантомом ребенка 2 года (масса 12 кг, рост 90 см)
Чувствительностьрегистрацииспектрометровдляблока
детектирования БДЕГ-150 к гамма излучению радионуклида
137
Cs в
энергетическом интервале от 620 до 700 кэВ при измерении в фантоме
в геометрии всего тела, имп/(с·Бк), не менее:
1) c фантомом взрослого (масса 70 кг, рост 170см)
2) с фантомом подростка 10 лет (масса 27 кг, рост 135 см)
3) с фантомом ребенка 2 года (масса 12 кг, рост 90 см
Чувствительность регистрации спектрометров для каждого блока
детектирования БДЕГ-80 к гамма излучению радионуклида
60
Co в
энергетическом интервале от 1100 до 1410 кэВ при измерении в
фантоме легких взрослого человека, имп/(с·Бк), не менее
Чувствительностьрегистрацииспектрометровдляблока
детектирования БДЕГ-150 к гамма излучению радионуклида
60
Co в
энергетическом интервале от 1100 до 1410 кэВ при измерении в
фантоме легких взрослого человека, имп/(с·Бк), не менее
Чувствительностьрегистрацииспектрометровдляблока
детектирования БДЕГ-25 к гамма излучению радионуклида
131
I в
энергетическом интервале от 330 до 400 кэВ при измерении в фантоме
щитовидной железы, имп/(с·Бк), не менее
Диапазон измерения активности инкорпорированных радионуклидов
для устройства детектирования УДЕГ-01П-80 и УДЕГ-01П-150, Бк:
-
137
Cs в теле
-
60
Co в легких
Диапазон измерения активности инкорпорированного радионуклида
131
I в щитовидной железе с блоком детектирования БДЕГ-25, Бк
Пределыдопускаемойосновнойотносительнойпогрешности
измерения активностей, %
Минимальнодетектируемаяактивностьинкорпорированных
радионуклидов для устройства детектирования УДЕГ-01П-80 и УДЕГ-
01П-150, за время измерения 1 час, Бк:
-
137
Cs в теле
-
60
Co в легких
200
25
Лист № 7
Всего листов 10
Время установления рабочего режима, мин, не более
30
Время непрерывной работы, ч, не менее
24
от 10 до 35
до 80
от 84 до 106,7
Значение
5
80
Продолжение таблицы 3
Наименование
Уровень собственного фона спектрометров для каждого блока
детектирования БДЕГ-80 в геометрии измерения тела человека при
внешнем гамма фоне с мощностью амбиентной дозы не более
0,2 мкЗв/ч в энергетических интервалах, имп/с, не более:
от 620 до 700 кэВ
от 150 до 2500 кэВ
Уровень собственного фона спектрометров для блока детектирования
БДЕГ-150 в геометрии измерения тела человека при внешнем гамма
фоне с мощностью амбиентной дозы не более 0,2 мкЗв/ч в
энергетических интервалах, имп/с, не более:
от 620 до 700 кэВ
от 150 до 2500 кэВ
12
200
Спектрометры устойчивы к воздействию температуры в диапазоне от
плюс 10° до плюс 35 °С
Блоки детектирования спектрометров в транспортной таре прочны к
воздействию механических ударов с ударным ускорением 20 м/c
2
,
длительностью действия ударного импульса 15 мс и частотой
следования 10 ударов в минуту.
Блоки детектирования спектрометров в транспортной таре прочны к
воздействию температуры в диапазоне от минус 10°С до плюс 50°С (а
такжееебыстромуизменению)иотносительнойвлажности
окружающего воздуха 98% при температуре плюс 35°С
Спектрометры устойчивы к воздействию постоянного магнитного
поля напряженностью до 40 A/м
Спектрометры устойчивы к изменению напряжения питания в
пределах рабочих условий применения
Рабочие условия эксплуатации
·
температура окружающего воздуха,
0
С
·
относительной влажности воздуха, %
·
атмосферного давления в диапазоне, кПа
·
напряженность постоянных и переменных сетевых
частот магнитных полей, А/м
до 40
Питание спектрометров производится от сети переменного тока
с напряжением, В
с частотой, Гц
Потребляемая мощность, В·А
220 (+10 % ;- 15 %)
50 ±5 %
200
Лист № 8
Всего листов 10
Наименование
Высота, мм
1
390
2
105
285
-
3
-
55
155
6
-
970
Таблица 4. Габаритные размеры и массы спектрометров и его основных частей
№
п./п.
Диаметр,
мм
Ширина,
мм
Длина, Масса,
мм кг
235
175
235
400 80
570 85
-10
2000,46
4
5
-
-
35
970
65
1415
130 0.4
2000 850
Устройство детектирования
УДЕГ-10П-80
УДЕГ-10П-150
Блок детектирования
БДЕГ-25
Аналого-цифровой преобра-
зователь MD-198
Сетевой адаптер АЦП
Стенд
Спектрометр в сборе без ПК
с УДЕГ-10П-80
(УДЕГ-10П-150)
1420
(1500)
2025975
Средняя наработка на отказ 10000 ч.
Среднее время восстановления 12 ч.
Средний срок службы до первого капитального ремонта 6 лет.
Знак утверждения типа
Знак утверждения типа наносится на наружной поверхности спектрометров в виде
наклейки и на титульном листе Руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
1
2 Блок детектирования БДЕГ-25
2
3
4 Сетевой адаптер АЦП
3, 4
Комплект поставки спектрометров представлен в таблице 5.
Таблица 5
Кол-воОбозначение
Примечание
Наименование
1 Устройство детектирования
1.1 УДЕГ-01П-80 включающее:
- Блок детектирования БДЕГ-80;
- Коллиматор;
или
1.2 УДЕГ-01П-150 включающее:
- Блок детектирования БДЕГ-150;
- Коллиматор.
2 ШФРК.418271.002
1 ШФРК.203313.001
1 ШФРК.418271.004
1 ШФРК.203313.002
1ШФРК.418271.003
3 Аналого-цифровой преобразователь MD-
198 (анализатор)
1(2)ШФРК.411619.001
1(2)-
1-
5 Персональный компьютер
6 Стенд спектрометра
7 Стойка
8 Кресло
9 Диск с программным обеспечением
1ШФРК.301231.001
1ШФРК.301421.001
1 -
1-
5
-
-
-
7
Лист № 9
Всего листов 10
6
11 Руководство по эксплуатации
«Спектрометр излучения человека СЕГ-10П»
12 Паспорт СЕГ-10П
-
13 Транспортная тара
-
Кол-воОбозначение
Примечание
Продолжение таблицы 5
Наименование
10 Контрольный радионуклидный источник
активностью менее МЗА
137
Cs+
60
Co
1
-
1ПБАВ.412131.001РЭ
Содержит
раздел 4
«Поверка»
1ПБАВ.412131.001ПС
1-
Примечания:
1 Устройство детектирования УДЕГ-01П-80 (два блока детектирования БДЕГ-80 для
модификаций СЕГ-10П-01 и СЕГ-10П-02, установленные в коллиматор) или УДЕГ-01П-150
(один блок детектирования БДЕГ-150 для модификаций СЕГ-10П-03 и СЕГ-10П-04,
установленный в коллиматор).
2 Блок детектирования БДЕГ-25 для модификаций СЕГ-10П-02 и СЕГ-10П-04.
3 Два анализатора и сетевых адаптера только для модификации СЕГ-10П-02.
4 Тип сетевого адаптера P40A-3P2J или аналог. Выходное напряжение 12-17В.
Максимальный ток 5А.
5 Модель персонального компьютера согласовывается с Заказчиком при заказе
спектрометра.
6 Контрольные источники выполнены в соответствии с ТУ 7018-001-23102128-09. В
соответствии с приложением П-4 НРБ-99/2009 активность радионуклидных источников менее
минимально значимой активности не требует регламентации.
7 Поставляется на диске или ином носителе.
Поверка
осуществляетсяпометодикеповерки,приведеннойвразделе4документа
ПБАВ.412131.001РЭ «Спектрометрыизлучения человека СЕГ-10П.Руководствопо
эксплуатации», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале
2013 г.
При поверке применяются:
-источники фотонного излучения радионуклидные спектрометрические закрытые
эталонные ОСГИ-3,№г/р46383-11,активностьюот10
4
до10
5
Бк
с погрешностью не более ±6%;
Сведения о методиках (методах) измерений
«СпектрометрыизлучениячеловекаСЕГ-10П.Руководствопоэксплуатации»
ПБАВ.412131.001РЭ
Нормативные и техническиедокументы, устанавливающие требования к
спектрометрам -
излучения человека СЕГ-10П
1 ГОСТ 4.59-79 «СПКП. Средства измерений ионизирующих излучений. Номенклатура
показателей.»
2 ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические
условия».
3 ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы
измерения основных параметров».
Лист № 10
Всего листов 10
4 ГОСТ 8.033-96«ГСИ. Государственная поверочная схема для средств измерений
активности радионуклидов, потока и плотности потока альфа, бета-частиц и фотонов
радионуклидных источников».
5«СпектрометрыизлучениячеловекаСЕГ-10П.Техническиеусловия»
ПБАВ.412131.001ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных
ситуациях;
Изготовитель
ЗАО «КБ «Проминжиниринг»
Юридический адрес: 143300 Московская обл., г. Наро-Фоминск, ул. Калинина д.8/1
Фактический адрес: 123458, г. Москва, ул. Твардовского, д.8
Тел: +7(495)7817272
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Аттестат аккредитации 30001-10
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
Ф.В. Булыгин
М.п.
«____»____________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33737-07 | Измерители параметров рентгеновского излучения | DIAVOLT MULTI | Фирма "PTW-Freiburg", Германия | 1 год | Перейти |
| 52687-13 | Гамма-спектрометры | СЕГ-02Гр | ЗАО "Гранит-7", г.С.-Петербург | 2 года | Перейти |
| 66237-16 | Весы электронные медицинские (медицинский анализатор тела человека) | seca 515 | Фирма "seca GmbH & Co. KG", Германия | 1 год | Перейти |
| 47102-11 | Спектрометры оптические эмиссионные | PDA-7000, PDA-8000 | Фирма "Shimadzu Corporation", Япония | 1 год | Перейти |
| 60103-15 | Спектрометры рентгенофлуоресцентные | Skyray | Фирма "Skyray Instruments", США; Фирма "Jiansu Skyray Instrument Co., Ltd.", Китай | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
