Номер госреестра:
54886-13
Наименование СИ:
Толщиномеры ультразвуковые
Обозначение типа:
45MG
Производитель:
Компания "Olympus NDT, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52330
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые 45MG
Назначение средства измерений
Толщиномеры ультразвуковые 45MG предназначены для измерений толщины изделий из
неметаллических и металлических материалов, в т.ч. подверженных коррозии или эрозии.
Описание средства измерений
Принцип действия толщиномеров ультразвуковых 45MG основан на измерении
времени с момента генерации зондирующего импульса преобразователем и до получения
отраженного эхо-сигнала от противоположной стороны объекта контроля.
В толщиномерах используется контактный способ обеспечения акустической связи
преобразователясобъектомконтроляпутемприжатияконтактнойповерхности
преобразователя к поверхности контролируемого объекта на участке измерения.
Конструктивно толщиномеры имеют портативное исполнение и состоят из
электронного блока и преобразователя, соединенных кабелем.
На передней панели корпуса электронного блока толщиномера расположены дисплей
ифункциональныекнопки.Назаднейпанеликорпусарасположенгерметичный
аккумуляторный отсек. На верхней панели корпуса расположены разъемы для подключения
преобразователей (T/R1, T/R2) и разъем USB для подключения к внешнему устройству. Слот
для карты памяти MicroSD расположен под крышкой аккумуляторного отсека.
На дисплее электронного блока отображаются результаты измерений в режиме
реального времени в виде измеренных значений толщины, А-скан, а также установленные
параметры.
Толщиномерымогутбытьоснащеныультразвуковымипреобразователями,
изготавливаемые компанией «Olympus NDT, Inc.»:
-одноэлементными (контактные, с линией задержки, иммерсионные) имеющие
частоту от 2,25 до 30 МГц;
-раздельно-совмещенными D790, D790-SM, D791, D791-RM, D792, D793, D794,
D797, D798, D7906-SM, D7908, D799 и MTD705.
Толщиномеры могут поставляться с дополнительными опциями программного
обеспечения, в зависимости от режима измерений.
Питание толщиномеров может осуществляться от батарей типа «АА», аккумуляторов
(никель-металл-гидридных или литий-ионных), от компьютера или блока питания через USB-
разъем.
В комплект поставки толщиномеров входит калибровочный образец для проверки
работоспособности.
Внешний вид толщиномеров и схема пломбировки от несанкционированного доступа
приведены на рисунке 1.
Лист № 2
Всего листов 5

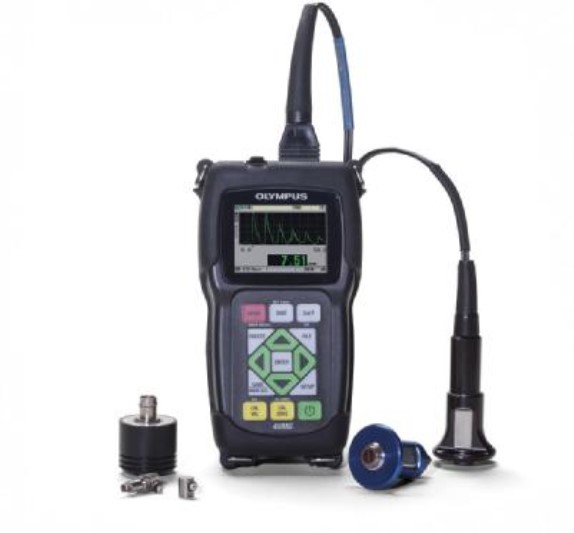

Рисунок 1 – Внешний вид толщиномеров
Программное обеспечение
Толщиномерыимеютвстроенноепрограммноеобеспечение,разработанное
компанией изготовителем.
Программное обеспечение предназначено для:
-
сбора, обработки, хранения и передачи данных,
-
настройки толщиномера,
-
визуализации результатов измерений.
Защитапрограммногообеспечениятолщиномеровотнепреднамеренныхи
преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.
Толщиномеры поддерживают работу с автономным программным обеспечением
GageView.
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
CRC32
учтеновлияние
НаименованиеИдентификационноеНомер версииЦифровой
программного наименование (идентификационный идентификатор
обеспеченияпрограммногономер)программного
обеспечения программного обеспечения
обеспечения(контрольная
сумма
исполняемого
кода)
Программное-1.04BC55EB27
обеспечение
толщиномеров
ультразвуковых
45MG
Принормированииметрологическиххарактеристикбыло
программного обеспечения.
Бумажная
пломба
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Значение характеристики
Наименование характеристики и единицы
величин
Диапазон показаний толщины, мм
Диапазон измерений толщины, мм*
от 0,1 до 635
от 0,1 до 300 (для одноэлементных
преобразователей)
от 0,5 до 300 (для раздельно-совмещенных
преобразователей)
Пределы допускаемой абсолютной
погрешности измерений толщины, мм
Дискретность отсчета, мм
±0,1
0,1
0,01
0,001 (дополнительная опция)
от 508 до 18699
100
4,5
162х92х42
Диапазон скоростей распространения
ультразвуковых колебаний в материале
контролируемого изделия, м/с
Параметр шероховатости поверхности
контролируемого изделия, R
z
, мкм, не более
Напряжение питания постоянного тока, В
Габаритные размеры электронного блока (без
защитного чехла), мм, не более
Масса электронного блока , кг, не более
Средний срок службы, лет
Средняя наработка на отказ, ч
0,45
7
25000
Условия эксплуатации:
1. Диапазон температуры окружающей среды, °Сот 0 до +50.
2. Относительная влажность воздуха, %, не более95 (без конденсации влаги).
_______
* - диапазон измерений толщины зависит от модели подключенного преобразователя,
материала контролируемого изделия, используемого режима измерений.
Знак утверждения типа
Знак утверждения наносится на титульный лист руководства по эксплуатации
типографским способом и в виде наклейки на заднюю панель электронного блока
толщиномера.
Лист № 4
Всего листов 5
Комплектность средства измерений
НаименованиеКоличество
1Блок электронный 1 шт.
2Преобразователь с кабелемот 1 шт.*
3Батарея типа «АА» 3 шт.
4Ременьпо требованию
Заказчика
5Контактная жидкость1 шт.
6Калибровочный образецпо требованию
Заказчика
7Кабель USB1 шт.
8Внешняя trial памяти MicroSD, 2 Гбпо требованию
Заказчика
9Защитный чехол для электронного блокапо требованию
Заказчика
10Программное обеспечение GageView (на CD-диске)1 шт.
11Дополнительные опции программного обеспеченияпо требованию
Заказчика
12Кейс для транспортирования1 шт.
13Руководство по эксплуатации (на CD-диске)1 шт.
14Методика поверки МП 2512-0009-20131 экз.
* - количество и модели преобразователей определяются в соответствии с заказом по
каталогу изготовителя.
Поверка
осуществляется по документу МП 2512-0009-2013«Толщиномеры ультразвуковые 45MG.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
в мае 2013 г.
В перечень основного поверочного оборудования входят:
-комплект образцовых ультразвуковых мер КМТ 176М-1 (Госреестр № 6578-78);
-длиномер вертикальный модели V+ (Госреестр № 40654-09);
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Толщиномеры ультразвуковые 45MG. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
толщиномерам ультразвуковым 45MG
Техническая документация компании «Olympus NDT, Inc.».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
Компания «Olympus NDT, Inc.», США.
Адрес: 48 Woerd Avenue, Waltham, Massachusetts, 02453 USA
Заявитель
ООО «Олимпас Москва».
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 27, стр.8
Тел.: (495) 956-66-91, факс: (495) 663-84-87
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» (зарегистрирован под № 30001-10)
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«___»_________2013 г.
