ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные пром-ковша ВПК
Назначение средства измерений
Весы электронныепром-ковша ВПК (далее – весы) предназначены для определения
массы жидкой стали в пром-ковше на двухручьевой вертикальной машине непрерывного
литья заготовок № 3 в Конверторном цехе № 1 (КЦ 1) ОАО «Новолипецкий металлургический
комбинат» (ОАО «НЛМК»).
Описание средства измерений
Весыявляютсяэлектронными, стационарными,с автоматическим
уравновешиванием и с дискретным отсчетным устройством.
В состав весоввходят:
-устройствогрузоприемное,состоящееизтрехотдельныхвесовыхбалок,
установленных на подъемной раме тележки пром-ковша;
-датчики весоизмерительные тензорезисторныеDWR 50 t фирмы «SCHENCK
PROCESS GmbH» Германия, грузоподъемностью 50 тв количестве 3 шт.,
- устройство весоизмерительное «Siwarex М» фирмы «SIEMENS», Германия (номер
Госреестра СИ 15976-05);
- дисплей;
- табло.
Заводские номера весов, датчиков весоизмерительных тензорезисторных и устройства
весоизмерительного указаны в таблице 1
.
Таблица 1
№Заводские
п/пномера весов
ВПК
Заводские
устройств
рительных
номера
весоизме-
Siwarex M
Заводские номера датчиков
весоизмерительных
тензорезисторных
1234
1 01 01 01, 02, 03
2 02 02 04, 05, 06

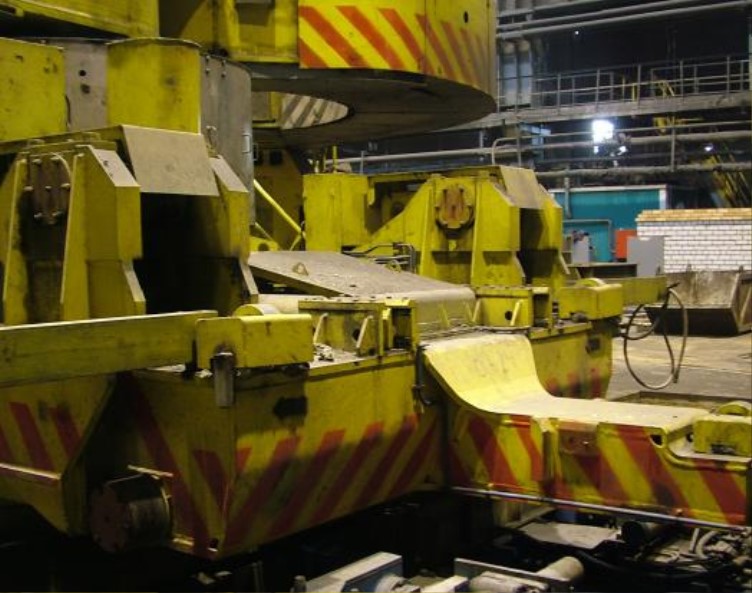

Общий вид элементов весов представлен на рисунке 1.
Лист № 2
Всего листов 5

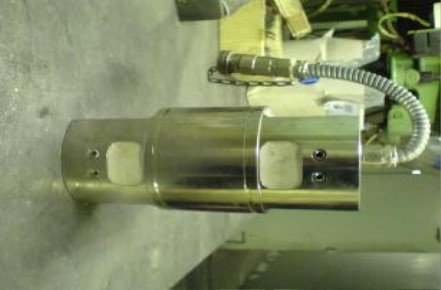

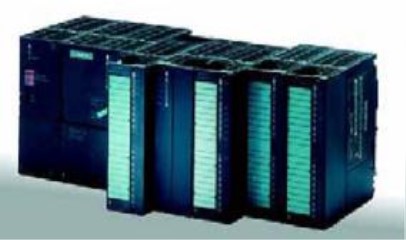

б) устройство весоизмерительноев) весоизмерительный тензорезисторный датчик
Рисунок 1 - Фотографии общего вида элементов весов
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести
взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально
массегруза.Далееаналоговыйэлектрическийсигналпоступаетвустройство
весоизмерительное,преобразуется в значение массы взвешиваемого груза и передается на
табло и дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Места установки весоизмерительных тензорезисторных датчиков
Лист № 3
Всего листов 5
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
SIWATOOL M
Промковш
V5.52
-
-
Номерверсии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольнаясумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Программное обеспечение (ПО) весов разработано фирмой SIEMENS, Германия, и
размещено в устройстве весоизмерительном«Siwarex М» фирмыSIEMENS, Германия.
Устройство смонтировано в отдельном шкафу.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений
метрологически значимой части ПО и измеренных данных, предусмотрено:
- наличие пароля для установки рабочего режима;
- блокировка устройства весоизмерительного в нерабочем состоянии;
-пломбированиеместсоединенияпереднейпанелиикорпусаустройства
весоизмерительного пломбировочными наклейками.
Рисунок2–Местананесенияпломбировочныхнаклеекустройства
весоизмерительного «Siwarex M»
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010
соответствует уровню «С».
Метрологические и технические характеристики
Метрологические и технические характеристики весов приведены в таблице 3.
Места нанесения пломбировочных наклеек указаны на рисунке 2.
Места нанесения пломбировочных наклеек
Лист № 4
Всего листов 5
Таблица 3
Заводские
номера весов
Наименование характеристики
0102
Максимальная нагрузка, Max, т8080
Минимальная нагрузка, Мin, т 5 5
Действительная цена деления, d, кг 500 500
Поверочное деление, e, кг 500 500
Число поверочных делений, n 160 160
Пределы допускаемой абсолютной погрешности
при поверке для нагрузки m, ± кг
для m =от 5 до 40 т включ.250250
для m >от 40 до 80 т включ.500500
Время прогрева, мин, не менее 5 5
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в
настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Значения пределов допускаемой погрешности в эксплуатацииравны удвоенному
значению пределов допускаемых погрешностей при поверке.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульном листе
Руководства по эксплуатации весов электронных пром-ковша ВПК РЭ 032-11-014-2012
Комплектность средства измерений
1 Весы электронные пром-ковша ВПК1 комп.
2 Комплект соединительных кабелей1 комп.
3 Руководство по эксплуатации весов РЭ 032-11-014-2012 1 шт.
4 Методика поверки весов МП 032-11-014- 20121 шт.
Поверка
осуществляется по документу МП 032-11-014-2012 «Весы электронные пром-ковша ВПК.
Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 18.09.2012 г. Основные средства
поверки - гири с номинальным значением массы 2000 кг, 20 кг класса точности М
1
согласно
ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
Методика измерений содержится в «Руководстве по эксплуатации весов электронных
пром-ковша ВПК РЭ 032-11-014-2012»
Нормативные и технические документы, устанавливающие требования к весам
электронным пром-ковша ВПК
1 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
2 Техническая документация фирмы-изготовителя (Рабочий проект, Руководство по
эксплуатации весов электронных ВПК РЭ 032-11-014-2012).
Лист № 5
Всего листов 5
пром-ковша ВПК. Методика поверки»,
3 МП 032-11-014-2012 «Весы электронные
утвержденная ФБУ «Липецкий ЦСМ» 18.09.2012 г.
Рекомендации по областям примененияв сфере государственного регулирования
обеспечения единства измерений
Область применения весов – вне сферы государственного регулирования обеспечения
единства измерений.
Изготовитель
Публичное акционерное общество «Новокраматорский машиностроительный завод», (ПАО
«НКМЗ),
84305, Украина, ул. Орджоникидзе, 5, г. Краматорск, Донецкая обл.
Заявитель
Публичное акционерное общество «Новокраматорский машиностроительный завод» (ПАО
«НКМЗ),
84305, Украина, ул. Орджоникидзе, 5, г. Краматорск, Донецкая обл.
Испытательный центр
ГЦИ СИ ФБУ «Липецкий ЦСМ»,
Номер регистрации в Госреестре ГЦИ СИ - 30085-11
399017 г. Липецк, ул. Гришина, д. 9а
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин.
М.п.«___»_________2013 г.
