Номер госреестра:
54872-13
Наименование СИ:
Весы электронные
Обозначение типа:
Defender
Производитель:
Фирма "Ohaus Instruments (Shanghai) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52315
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные Defender
Назначение средства измерений
Весы электронные Defender (далее – весы), предназначены для статического измерения
массы.
Описание средства измерений
Принцип действия весов основан на преобразовании веса груза, находящегося на
грузоприемной платформе, весоизмерительным тензорезисторным датчиком в электрический
аналоговый сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее
аналоговый электрический сигнал преобразуется в устройстве обработки аналоговых данных, в
цифровой вид и передается на цифровой дисплей, для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемной платформы с весоизмерительными
тензорезисторными датчиками и терминала.
Весы выпускаются однодиапозонными в различных модификациях, отличающихся
метрологическими характеристиками, размерами грузоприемного устройства (далее - ГПУ),
терминалами, набором исполняемых функций, и могут работать в двух режимах (1 или 2),
отличающихся действительной ценой деления и числом поверочных делений, при этом выбор
режима работы весов осуществляется оператором вручную.

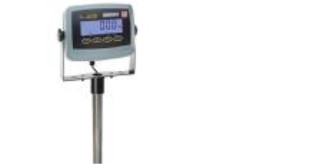

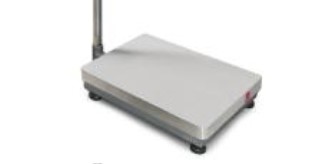

Внешний вид весов показан на рисунке 1.
Рисунок 1 - Внешний вид весов электронных Defender
Питание весов осуществляется от сети переменного тока или встраиваемой
перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
- устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);
- устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);
-устройствоавтоматическойиполуавтоматическойустановкинуля
(ГОСТ Р 53228-2008, п.п. Т.2.7.2.2, Т.2.7.2.3);
- устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);
- устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.4);
Лист № 2
Всего листов 7
- устройство сигнализации о перегрузке (звуковой и визуальной).
В весах применяются следующие терминалы: T23P, T31P, Т51P, T71P, T32XW, T32ME,
T32MC, T51XW, T71XW, 8442-F610.
Весы Defender выпускаются в различных модификациях и имеют следующее обозначе-
ние:
DFXAB,
где D - обозначение типа весов Defender:
F - обозначение напольного исполнения весов Defender (по заказу);
X - условное обозначения типа терминала: T23P - 23P, T31P - 31P, Т51P - 51P, T71P - 71P,
T32XW - 32XW, T32MЕ - 32ME (Е - ЖК дисплей), T32MС - 32МС (С - Светодиодный дисплей),
T51XW - 51XW, T71XW - 71XW, 8442-F610 -по заказу.
A - числовое обозначение максимальной нагрузки (Мах) весов в килограммах: 15, 30, 60,
150, 300, 1500, 3000;
B - обозначение конструкции грузоприемной платформы весов: ER, EL, QL2, HL2, EX, BR,
VR, QR1, HR1, BL, VL, HX2, QX2, BX, VX, BLX.
Весы имеют последовательный интерфейс передачи данных RS-232C, а также могут
быть дополнительно оснащены интерфейсами RS-485, USB, Ethernet, TCP/IP, которые позво-
ляют подключать различные периферийные устройства, такие как принтер, вторичный дисплей,
устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (пер-
сональный компьютер).
С целью защиты от несанкционированного доступа на корпус терминалов рядом с
маркировочной табличкой наноситсязнак поверки в виде наклейки. Схемы пломбировки
терминалов весов приведены на рисунке 2 – 4.

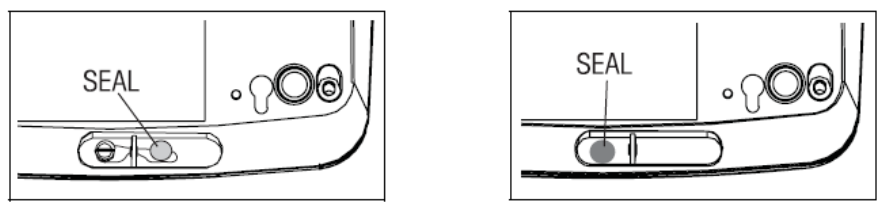

Рисунок 2 - Примеры пломбировки корпуса терминалов T23P, T31P, Т51P, T71P

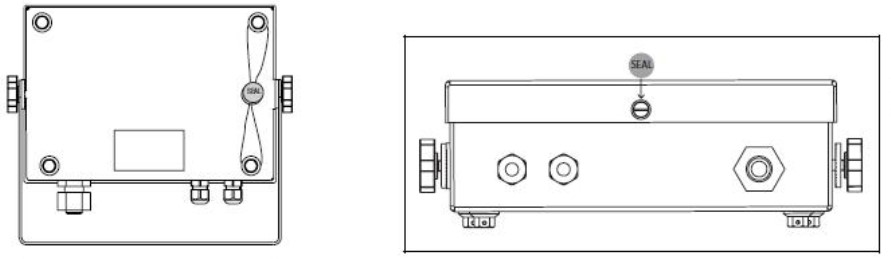

Рисунок 3 - Примеры пломбировки корпуса терминалов
Т32XW, T32ME, T32MC, T51XW, T71XW
Лист № 3
Всего листов 7
Рисунок 4 - Пример пломбировки корпуса терминала 8442-F610
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и делится на метро-
логически значимое и метрологически незначимое.
Весы имеют карту памяти, расположенную на основной плате терминала. Метрологи-
чески значимое ПО, загружается в карту памяти посредством компьютера с использованием
специальной программы-загрузчика.
Защита от несанкционированного доступа к настройкам и данным измерений обеспе-
чивается защитной пломбой (наклейкой), которая находится на нижней или на боковой поверх-
ности весов в зависимости от модификации. Кроме того, изменение ПО невозможно без приме-
нения специализированного оборудования производителя.
ПО не может быть модифицировано, загружено или прочитано через какой-либо ин-
терфейс после опломбирования.
Дополнительно для защиты законодательно контролируемых параметров служит адми-
нистративный пароль.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Обозначение
терминала
Идентифика-
ционное наиме-
нование ПО
—*
1.1х*
—*
—*
Номер версии
(идентифика-
ционный номер)
ПО
Цифровой идентифи-
катор ПО (контроль-
ная сумма исполняе-
мого кода)
Алгоритм вы-
числения циф-
рового иденти-
фикатора ПО
Т23P, T31P,
Т51P, T71P,
T32XW,
T32ME,
T32MC,
T51XW,
T71XW
8442-F610
—*
F60311.0х*
—*
—*
*- гдех = 0 до 9
* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 со-
ответствует уровню «А».
Пломбировочный винт
Переключатель
режима калибровки
Основание
Пломбировочный винт
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Класс точности по ГОСТ Р 53228-2008............................................................. средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены
деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и
пределов допускаемой погрешности при поверке в зависимости от Мах и режима работы моди-
фикации весов приведены в таблице 2.
Таблица 2
DFX15B
DFX30B
30
DFX60B
60
DFX150B
150
DFX300B
300
DFX1500B
Нагрузка,
кг
Режим
Обозначение работы
модификации
МахМin
d=е,Интервалы нагрузки
г (m), кг
Пределы до-Число
пускаемой повероч-
погрешности ных де-
при поверке, г лений (n)
1
234
1150,1
10,1
20,2
10,2
20,4
10,4
21
11
5678
От 0,1 до 2,5 включ. ± 2,5
5Св. 2,5 до 10 включ.± 5,03000
Св. 10 до 15 включ.± 7,5
От 0,1 до 2,5 включ.± 2,5
5Св. 2,5 до 10 включ.± 5,06000
Св. 10 до 30 в включ.± 7,5
От 0,2 до 5 включ.±5
10Св. 5 до 20 включ.± 103000
Св. 20 до 30 включ.± 15
От 0,2 до 5 включ.±5
10Св. 5 до 20 включ.± 106000
Св. 20 до 60 включ.± 15
От 0,4 до 10 trial.±10
20Св. 10 до 40 включ.± 203000
Св. 40 до 60 включ.± 30
От 0,4 до 10 включ.±10
20Св. 10 до 40 включ.± 207500
Св. 40 до 150 включ.± 30
От 1 до 25 включ.± 25
50Св. 25 до 100 включ.± 503000
Св. 100 до 150 включ.± 75
От 1 до 25 включ.± 25
50
Св. 25 до 100 включ.± 50
6000
Св. 100 до 300 включ.± 75
От 2 до 50 включ.± 50
22
1150010
100Св. 50 до 200 включ.± 1003000
Св. 200 до 300 включ.± 150
От 10 до 250 включ.± 250
500Св. 250 до 1000 включ.± 5003000
Св. 1000 до 1500 включ.± 750
Лист № 5
Всего листов 7
Окончание таблицы 2
1
2
123
DFX3000B3000
45678
От 10 до 250 включ. ± 250
10500Св. 250 до 1000 включ.± 5006000
Св. 1000 до 3000 включ.± 750
От 20 до 500 включ.± 500
201000 Св. 500 до 2000 включ.± 10003000
Св. 2000 до 3000 включ.± 1500
Примечание - Пределы допускаемой погрешности весов после выборки массы тары соответст-
вуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-
делов допускаемых погрешностей при поверке.
Влияние устройства установки на нуль на результат взвешивания не более....... ±0,25 е.
Показания на дисплее, г, не более..........................................................................Max +9 e.
Диапазон выборки массы тары (Т
–
), % от Max................................................. от 0 до 100.
Условия эксплуатации:
- диапазон рабочих температур,
°
С:
- для терминала 8442-F610.......................................................................от 0 до 40;
- для остальных терминалов ...........................................от минус 10 до плюс 40;
- относительная влажность воздуха, %, не более ................... 85 при температуре 40
о
С,
без конденсации влаги.
Электрическое питание:
- от сети переменного тока:
- напряжением, В ...............................................................................от 187 до 242;
- частотой, Гц .........................................................................................от 49 до 51;
- от аккумуляторной батареи, В ....................................................................................... 24.
Время работы от полностью заряженной аккумуляторной батареи, ч, не более ..... 100.
Потребляемая мощность, В
×
А, не более.......................................................................... 60.
Средний срок службы, лет .............................................................................................. 10.
Габаритные размеры и масса ГПУ весов приведены в таблице 3.
Таблица 3
Обозначение грузоприемной
платформы
ER
EL, QL2, HL2
EX,
BR, VR, QR1, HR1
BL, VL, HX2,QX2
BX, VX
BS
BR
BL
BX,
BLX
Габаритные размеры весов,
мм
745×420×185
915×515×577
1025×625×185
642×600×425
857×940×730
1022×687×247
800×800×110
1000×1000×110
1200×1200×110
1500×1500×110
1200×1500×110
Масса, кг,
не более
11
25
26
12
42
33
72
90
122
210
250
Лист № 6
Всего листов 7
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе
весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
1. Весы (модификация по заказу)................................................................... 1 шт.
2. Адаптер сетевого электропитания (отсутствует для терминала F610)... 1 шт.
3. Руководство по эксплуатации.................................................................... 1 экз.
Поверка
осуществляется по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метроло-
гические и технические требования. Испытания» (приложение Н «Методика поверки весов»).
Основные средства поверки - гири класса точности F
2
и М
1
по ГОСТ 8.021-2005 «ГСИ.
Государственная поверочная схема для средств измерений массы» (класса точности М
1
и М
1-2
по ГОСТ OIML 111-1-2009 «Гири классов E
1
, E
2
, F
1
, F
2
, M
1
, M
1-2
, M
2
, M
2-3
и M
3
. Метрологиче-
ские и технические требования»).
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы электронные Defender». Руководство по
эксплуатации.
Нормативные документы, устанавливающие требования к весам электронным Defender
1 ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы».
3 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
осуществление торговли и товарообменных операций.
Изготовитель
«Ohaus Instruments (Shanghai) Co., Ltd», КНР
Адрес: 4F, 4Block, 471 Gui Ping Road, Shanghai 200233 P.R.China
Тел.: 8621-64855408
Факс: 8621-64859748
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток»
(ЗАО «Меттлер-Толедо Восток»).
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн. 8, 10, 16
Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн. 8, 10, 16
Тел.: (495)651-98-86, 621-92-11 Факс: (499)272-22-74, (495)621-63-53, 621-78-68
е-mail:
Http:
Лист № 7
Всего листов 7
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»,
регистрационный номер № 30092-10 от 30.09.2011 г.
Адрес: 125424, г.Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12,
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п«______»______________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72143-18 | Приборы электронные угломерные | ЭУ-1 | АО "ЦКБ морской техники "Рубин", г.С.-Петербург | 2 года | Перейти |
| 27138-04 | Счетчики электрической энергии электронные трехфазные | DАB, DBB, DСB | Фирма "ABB Automation Technologies AB, Cewe-Control", Швеция | 8 лет | Перейти |
| 54870-13 | Весы неавтоматического действия автомобильные | JU | Фирма "Esit Elektronik Sistemler Imalat ve Ticaret Ltd. STI.", Турция | 1 год | Перейти |
| 30868-05 | Весы электронные тензометрические для статического взвешивания | Т | ООО "МИДЛ и К", г.Москва | 1 год | Перейти |
| 16296-97 | Весы крановые | 96ВКР | ООО "Макс", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
