Номер госреестра:
54871-13
Наименование СИ:
Весы автомобильные электронные
Обозначение типа:
ВЕСТА
Производитель:
ООО "Тензосила", г.Воронеж
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.09.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52314
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы автомобильные электронные ВЕСТА
Назначение средства измерений
Весы автомобильные электронные ВЕСТА (далее – весы) предназначены для
определения массы транспортных средств.
Описание средства измерений
Конструктивновесысостоятизгрузоприемногоустройстваиэлектронного
весоизмерительного устройства.
Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких секций.
Каждая секция опирается на четыре аналоговых или цифровых весоизмерительных датчика
(далее — датчик). При этом соседние секции имеют две общие точки опоры (датчика).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к
электронному весоизмерительному устройству либо напрямую, либо через соединительную
коробку.
Принцип действия весов основан на преобразовании деформации упругого элемента
датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый
электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в
цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей
электронного весоизмерительного устройства.
Ввесахиспользуютсяэлектронныевесоизмерительныеустройства,которые
представляютрезультатывзвешиванияиимеютклавишиуправлениявесами.При
использовании в весах цифровых датчиков электронные весоизмерительные устройства
представляют собой терминал (Т.2.2.5 ГОСТ Р 53228-2008). При использовании в весах
аналоговых датчиков электронные весоизмерительные устройства представляют собой
индикатор (Т.2.2.2 ГОСТ Р 53228-2008).
Индикаторы, используемые в составе весов:
– приборы весоизмерительные Микросим-06, модификации M0601-БМ, М0601-БМ2
(Госреестр № 25939-08);
– приборы весоизмерительные CI, модификации CI-2400BS, CI-5010A, CI-6000A
(Госреестр № 50968-12);
весоизмерительные приборы VT300 (изготовитель - фирма «Vishay Precision Group
Celtron», Тайвань).
Аналоговые весоизмерительные датчики, используемые в составе весов совместно с
любым из индикаторов:
– датчики весоизмерительные МВ 150 (Госреестр № 44780-10);
– датчики сило- и весоизмерительные тензорезисторные М, Н, Т и С, модификации
М70К, М100 (Госреестр № 36963-08);
– датчики весоизмерительные сжатия 740 (Госреестр № 50842-12);
– датчики весоизмерительные тензорезисторные HM9B, BM14G (изготовитель-фирма
«Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», КНР);
– датчики весоизмерительные тензорезисторные Compression, модификация ASC
(Госреестр № 37066-09);
– датчики весоизмерительные тензорезисторные С, модификация C16A (Госреестр №
20784-09).
Терминалы и цифровые весоизмерительные датчики, используемые в составе весов
совместно:
Лист № 2
Всего листов 8
– приборы весоизмерительные DIS2116 (Госреестр № 42017-09) и датчики
весоизмерительные тензорезисторные С, модификация C16i (Госреестр № 20784-09);
– весоизмерительные приборы Matrix II (изготовитель - фирма «UTILCELL», Испания)
и датчики весоизмерительные сжатия 740D (Госреестр № 49772-12).
Общий вид ГПУ весов представлен на рисунке 1. Общий вид электронных
весоизмерительных устройств представлен на рисунке 2.
Рисунок 1 — Общий вид ГПУ весов

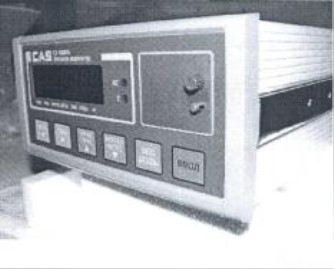

Микросим-06CI-2400BSCI-5010ACI-6000A
DIS2116MATRIXIIVТ300

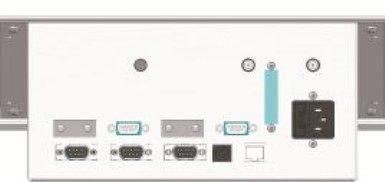

Рисунок 2 — Общий вид электронных весоизмерительных устройств
Весы снабжены следующими устройствами и функциями (в скобках указаны
соответствующие пункты ГОСТ Р 53228-2008):
устройство первоначальной установки нуля (Т.2.7.2.4);
устройство слежения за нулем (Т.2.7.3);
полуавтоматическое устройство установки нуля (Т.2.7.2.2)
устройство уравновешивания тары - выборки массы тары (Т.2.7.4.1);
устройствопредварительногозаданиямассытары(Т.2.7.5)(толькодля
весоизмерительных приборов Микросим-06, MATRIX II и VT300);
показывающее устройство с расширением — при использовании электронного
весоизмерительного устройства DIS2116 (Т.2.6);
запоминающее устройство (4.4.6);
обнаружение промахов (5.2);
выбор различных единиц измерения массы (2.1).
Обозначение модификаций весов имеет вид:
ВЕСТА-X
1
-(D), где:
X
1
– максимальная нагрузка (Max), т;
D – условное обозначение для весов, с цифровыми датчиками (для весов с аналоговыми
датчиками индекс отсутствует).
ЗначениямаксимальнойнагрузкиMax(Мах
i
диапазоноввзвешивания
многодиапазонных весов), минимальной нагрузки Min (Min
i
диапазонов взвешивания
многодиапазонных весов),поверочного деления e(e
i
диапазоноввзвешивания
многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или
индикаторе (терминале) весов.
Лист № 3
Всего листов 8
Для связи с периферийными устройствами (например, принтеры, электронные
регистрирующие устройства, дублирующее табло, ПК) весы могут оснащаются интерфейсами
RS-232, RS-485, USB.
Знак поверки наносится на корпус электронного весоизмерительного устройства.
Схема пломбировки от несанкционированного доступа приведена на рисунках 1–7.
Место пломбировки
Микросим-0601 БМ, БМ-2

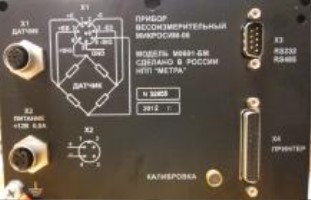

Рисунок1—СхемапломбировкивесоизмерительногоприбораМикросим-06от
несанкционированного доступа.
Рисунок 3 — Схема пломбировки весоизмерительного прибора CI (модификация CI-5010A) от
несанкционированного доступа
переключатель
юстировки
Место пломбировки

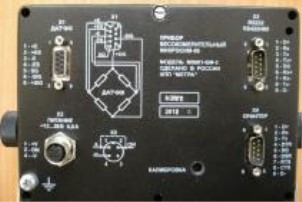

Рисунок 2 — Схема пломбировки весоизмерительного прибора CI (модификация CI-2400BS) от
несанкционированного доступа
Место пломбировки
Лист № 4
Всего листов 8

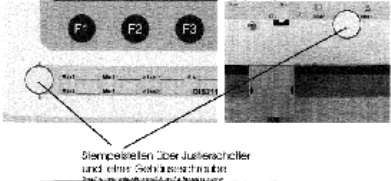

Рисунок5—СхемапломбировкивесоизмерительногоприбораDIS2116от
несанкционированного доступа

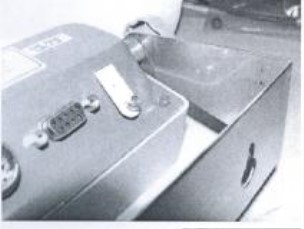

Рисунок7—МестопломбировкивесоизмерительногоприбораVT-300от
несанкционированного доступа с помощью разрушаемой наклейки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ Р 53228-2008 п. 5.5.1 «Устройства со
Рисунок 4 – Схема пломбировки весоизмерительного прибора CI (модификация CI-6000A) от
несанкционированного доступа
Место пломбировки
Место пломбировки с помощью разрушаемой наклейки (переключатель
режима настройки — слева; винт крепления кожуха — справа)
Место пломбировки
Рисунок 6 — Место пломбировки весоизмерительного прибора MATRIX II с помощью
разрушаемой наклейки
Место пломбировки
Лист № 5
Всего листов 8
встроенным программным управлением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного
оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и
настройки, а также измерительной информации, используется пломбируемый переключатель.
Доступ к изменению настроек, калибровочных параметров и данных измерений
защищен паролем. Для защиты ПО используется журнал событий, который хранится в
зашифрованномвиде.Параметры,определяющиетехническиеиметрологические
характеристики весов, в том числе показатели точности хранятся в микросхеме EEPROM, а
также продублированы в ПЗУ. При несовпадении хранящихся значений, соответствующая
запись вносится в журнал событий. Любые изменения вносятся в журнал событий, хранящийся
в EEPROM.
Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по МИ
3286-2010. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные
ПО отображаются на дисплее индикатора (терминала) при включении весов.
Модель
весоизмери-
тельного
устройства
Наименова-
ние програм-
много
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
Микросим
М0601-БМ
не
применяется
0x3C49
Микросим
М0601-БМ2
не
применяется
0x3C49
CI-2400BS
не
применяется
не
применяется
1.00, 1.01, 1.02
не
применяется
не
применяется
CI-5010A
не
применяется
не
применяется
1.00, 1.01, 1.02
не
применяется
не
применяется
CI-6000A
1.00, 1.01, 1.02
DIS2116
не
применяется
не
применяется
P 104
не
применяется
не
применяется
MATRIX II
не
применяется
не
применяется
1. xxx*
не
применяется
не
применяется
VT300
не
применяется
не
применяется
VT300SR_EWB.
AZ
не
применяется
не
применяется
Таблица 1
Идентифика- Номер версии
ционное (идентифика-
наименование ционный номер)
программного программного
обеспеченияобеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Ed 5.xx5
Ed 5.xx5
CRC-16 c
полиномом
0хА001
CRC-16 c
полиномом
0хА001
не
применяется
не
применяется
не
применяется
не
применяется
* Примечание - обозначение «x» не относятся к метрологически значимому ПО.
Лист № 6
Всего листов 8
Метрологические и технические характеристики
Метрологические характеристики приведены в таблицах 2-5.
Таблица 2
Характеристика
Таблица 3
Модификации
ВЕСТА-100-(D)ВЕСТА-120-(D)
III
100 120
1 1
0,050,05
Класс точности по ГОСТ Р 53228-2008
Максимальная нагрузка (Мах), т
Минимальная нагрузка (Min), т
Поверочное деление, (e) действительная цена деления шкалы,
(d), e=d, т
Число поверочных делений (n)
Диапазон уравновешивания тары
Диапазон предварительного задания массы тары
2000 2400
100% Max
100% Max
Таблица 4 – Метрологические характеристики весов с двумя диапазонами взвешивания
Модификации
Характеристика
ВЕСТА-40-(D) ВЕСТА-60-(D) ВЕСТА-80-(D)
III
30000 30000 60000
40000 60000 80000
Класс точности по ГОСТ Р 53228-2008
Максимальная нагрузка, кг
Диапазон взвешивания W1 (Max
1
)
Диапазон взвешивания W2 (Max
2
)
Поверочное деление, e, действительная цена
деления шкалы, d (e=d), кг
Диапазон взвешивания W1 (е
1
)
Диапазон взвешивания W2 (е
2
)
10 10 20
20 20 50
III
100% Max
100% Max
Модификации
Характеристика
ВЕСТА-20-(D) ВЕСТА-30-(D) ВЕСТА-40-(D)ВЕСТА-60-(D)ВЕСТА-80-(D)
2030
406080
0,20,2
0,40,41
0,010,01
0,020,020,05
20003000
200030001600
Класс точности по
ГОСТ Р 53228-2008
Максимальная
нагрузка (Мах), т
Минимальная
нагрузка (Min), т
Поверочное деление
(е) и действительная
цена деления шкалы
(d) е=d, т
Число поверочных
делений (n)
Диапазон
уравновешивания
тары
Диапазон
предварительного
задания массы тары
Лист № 7
Всего листов 8
3000
1600
Продолжение таблицы 4
Число поверочных делений, n
Диапазон взвешивания W1 (n
1
)
Диапазон взвешивания W2 (n
2
)
Диапазон уравновешивания тары
3000 3000
2000 3000
100 % Мах
2
Таблица 5 – Метрологические характеристики весов с двумя диапазонами взвешивания
Характеристика
Модификации
ВЕСТА-100-(D)ВЕСТА-120-(D)
Класс точности по ГОСТ Р 53228-2008III
Максимальная нагрузка, кг
Диапазон взвешивания W1 (Max
1
)6000060000
Диапазон взвешивания W2 (Max
2
)100000120000
Поверочное деление, e, действительная цена деления
шкалы, d (e=d), кг
Диапазон взвешивания W1 (е
1
)
Диапазон взвешивания W2 (е
2
) 20 20
50 50
Число поверочных делений, n
Диапазон взвешивания W1 (n
1
) 3000 3000
Диапазон взвешивания W2 (n
2
) 2000 2400
Диапазон уравновешивания тары100 % Мах
2
Диапазон температур для ГПУ,
о
C:
220
– при использовании датчиков М70К, М100.................................. от минус 30 до плюс 40;
– при использовании датчиков 740, 740D....................................... от минус 30 до плюс 40;
– при использовании датчиков HM9B, BM14G............................. от минус 10 до плюс 40;
– при использовании датчиков Compression .................................. от минус 10 до плюс 40;
– при использовании датчиков С16A,C16i, МВ150....................... от минус 50 до плюс 50;
Диапазон температур для весоизмерительных устройств,
о
C:
– прибор весоизмерительный Микросим-06, модификации M0601-БМ, М0601-М2 ..........
............................................................................................................. от минус 35 до плюс 50;
– прибор весоизмерительный CI, модификации CI-2400BS, CI-5010A, CI-6000A ..............
............................................................................................................. от минус 10 до плюс 40;
– прибор весоизмерительный (терминал) DIS2116 ....................... от минус 10 до плюс 40;
– весоизмерительный (терминал) Matrix II..................................... от минус 10 до плюс 40;
– весоизмерительный прибор (терминал) VT300............................от минус 10 до плюс 40.
Параметры электропитания от сети переменного тока:
+
10%
– напряжение, В............................................................................................................
-
15%
;
– частота, Гц........................................................................................................................50±1.
Знак утверждения типа
Знак утверждения типа наносится на маркировочные таблички, расположенные на
корпусе ГПУ и/или индикатора (терминала), а также типографским способом на титульные
листы эксплуатационной документации.
Комплектность средства измерений
Весы.......................................................................................................................................1 шт.
Руководство по эксплуатации............................................................................................1 экз.
Руководство по эксплуатации электронного весоизмерительного устройства (в
соответствии с составом весов).....................................................................................................1 экз.
Лист № 8
Всего листов 8
Поверка
осуществляетсявсоответствиисприложениемН«Методикаповеркивесов»
ГОСТ Р 53228-2008, «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного
обеспечения приведены в соответствующих руководствах по эксплуатации электронных
весоизмерительных устройств.
Основные средства поверки: гири, соответствующие классу точности М
1-2
по
ГОСТ OIML R 111-1–2009.
Сведения о методиках (методах) измерений
«Весы автомобильные электронные ВЕСТА. Руководство по эксплуатации», раздел
«2 Использование по назначению».
Нормативные и технические документы, устанавливающие требования к весам
автомобильным электронным ВЕСТА
1. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания»
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений
массы»
3. ТУ 4274-001-77873514-2006 «Весы автомобильные электронные ВЕСТА».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
Общество с ограниченной ответственностью «Тензосила» (ООО «Тензосила»).
Адрес: 394005, г. Воронеж, ул. Владимира Невского, 25/5.
Тел.: +7(473) 296-45-00, 296-45-01
e-mail:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«
» ____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52197-12 | Весы вагонные неавтоматического действия | ВСВ | ЗАО "Вес-Сервис", г.С.-Петербург | 1 год | Перейти |
| 62327-15 | Весы вагонные электронные для взвешивания в динамике | ЭСВ-ВД | ООО "Эталон-Вес", г.Дмитров | 1 год | Перейти |
| 15551-96 | Весы | TRU-TEST-700 | Фирма "TRU-TEST", Новая Зеландия | 1 год | Перейти |
| 33513-06 | Приборы показывающие тахометра электронные | ПТ8040 | РУП "Витебский завод электроизмерительных приборов", Беларусь, г.Витебск | Первичная поверка при выпуске | Перейти |
| 6721-88 | Весы лабораторные образцовые 2-го разряда | ВЛО-5кг-11 | Завод "Госметр", г.С.-Петербург | 1 год (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
